LFB Seat/Skod/aVW diverse Fahrzeuge 40Pin Quadlock

LFB Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock

Lenkradfernbedienungsadapter Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.

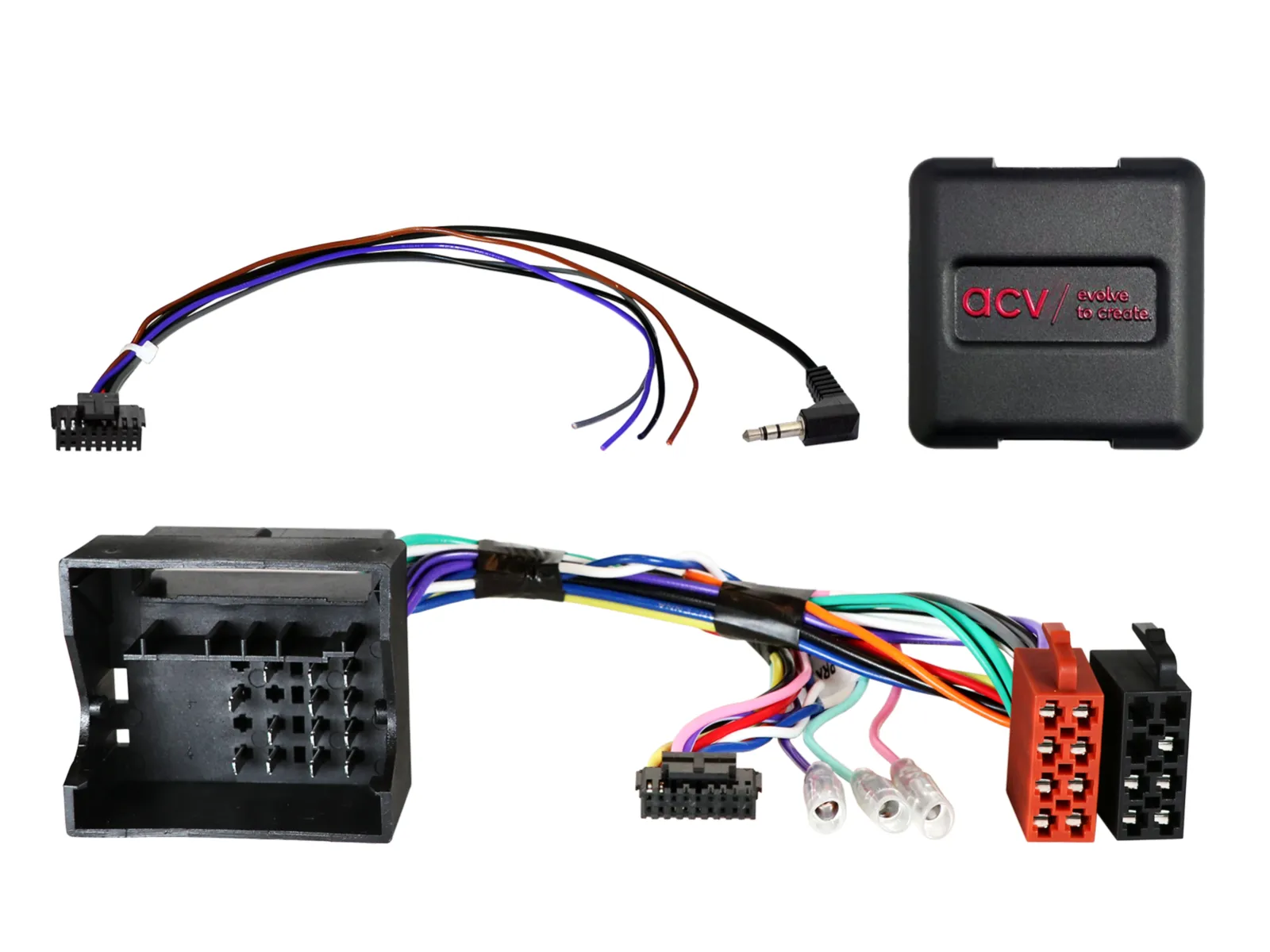

Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 40 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge ohne OEM Soundsystem
• Fahrzeuge mit OEM Soundsystem:
• SWC Audi/Seat/Skoda/VW different vehicles Quadlock > Artikel: 42a-1324-001
• Fahrzeuge Seat ohne Seat Exeo (3R) 03/2009 – 05/2013
• Fahrzeuge Skoda mit Bolero / Stream OEM Gerät
• Fahrzeuge Skoda mit Amundson / Columbus OEM Navigation
• Fahrzeuge Skoda ohne Stream OEM Gerät
• Fahrzeuge mit RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• Fahrzeuge mit RNS315 / RNS510 OEM Navigation
• Fahrzeuge ohne RCD320 OEM Gerät mit ISO Steckern
• Fahrzeuge ohne OEM Soundsystem
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Seat

• Seat Alhambra (7N) 10/2010 – 04/2015
• Seat Altea (5P) 06/2004 – 03/2009
• Seat Altea (5P) 04/2009 – 07/2015
• Seat Ibiza (6J) 06/2008 – 02/2012
• Seat Ibiza (6J) 03/2012 – 06/2015
• Seat Leon (1P) 09/2005 – 03/2009
• Seat Leon (1P) 04-2009 – 11/2012
• Seat Mii (AA) 12/2011 – 06/2019*
• Seat Toledo (5P) 01/2005 – 10/2009
• Seat Toledo (NH) 03/2013 – 05/2015

Skoda

• Skoda Citigo (AA) 06/2012 – 05/2017*
• Skoda Fabia (5J) 03/2007 – 04/2010
• Skoda Fabia (5J) 06/2010 – 06/2014
• Skoda Octavia (1Z) 06/2004 – 05/2009
• Skoda Octavia (1Z) 01/2009 – 03/2013
• Skoda Rapid (NH) 10/2012 – 04/2015
• Skoda Roomster (5J) 09/2006 – 04/2010
• Skoda Roomster (5J) 06/2010 – 02/2015
• Skoda Superb (3T) 07/2008 – 05/2013
• Skoda Superb (3T) 06/2013 – 05/2015
• Skoda Yeti (5L) 08/2009 – 10/2013

VW

• VW Amarok (2H) 03/2010 – 08/2016
• VW Beetle (16) 11/2011 – 06/2016
• VW Caddy III (2K) 10/2003 – 08/2010
• VW Caddy III (2K) 09/2010 – 04/2015
• VW Caddy IV (DU) 06/2015 – 09/2020**
• VW CC (3C/35) 06/2008 –  08/2016
• VW Eos (1F) 05/2006 – 10/2010
• VW Eos (1F) 10/2010 – 04/2015
• VW Fox (5Z) 04/2005 – 08/2011
• VW Fusca (Brazil) 2005 – 2011
• VW Golf V (1K) 11/2003 – 09/2008
• VW Golf V (1KM) 06/2007 – 10/2009
• VW Golf V Plus (1KP) 01/2005 – 02/2009
• VW Golf VI (1K) 11/2008 – 09/2012
• VW Golf VI (1KM) 11/2009 – 04/2013
• VW Golf VI Plus (1KP) 03/2009 – 01/2014
• VW Jetta III (1K5/1KM) 09/2005 – 10/2010
• VW Jetta IV (162) 01/2011 – 08/2014
• VW Magotan (Asia) 2005 – 2011
• VW Passat B6 (3C2) 11/2005 – 07/2010
• VW Passat B6 (3C5) 08/2005 – 07/2010
• VW Passat B7 (3C/362) 11/2010 – 10/2014
• VW Polo IV (9N) 03/2005 – 03/2009
• VW Polo V (6R) 06/2009 – 01/2014
• VW Scirocco III (13) 08/2008 – 04/2014
• VW Sagitar (China) 2005 – 2011
• VW Sharan II (7N) 08/2010 – 04/2015
• VW Suran 2009 – 2015
• VW Tiguan I (5N) 10/2007 – 02/2011
• VW Tiguan I (5N) 06/2011 – 04/2016
• VW Touareg I (7L) 11/2006 – 02/2010
• VW Touran (1T) 01/2003 – 09/2006
• VW Touran (1T) 11/2006 – 04/2010
• VW Touran (1T) 08/2010 – 04/2015
• VW UP! (AA) 12/2011 – 06/2016*
• VW Vento (Mexico) 2005  – 2011

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min.
•  Lenkradfernbedienung
• *Fahrzeuge ohne OEM Soundsystem
• **Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB

Dokumente

100701_100701.pdf
