NAVLINKZ Videoeinspeiser kein Ton für Opel/Buick mit GVIF

NAVLINKZ Videoeinspeiser (kein Ton) für Opel/Buick mit GVIF

r.LiNK Front- + Rückfahrkamera Eingang Opel/Buick mit GVIF

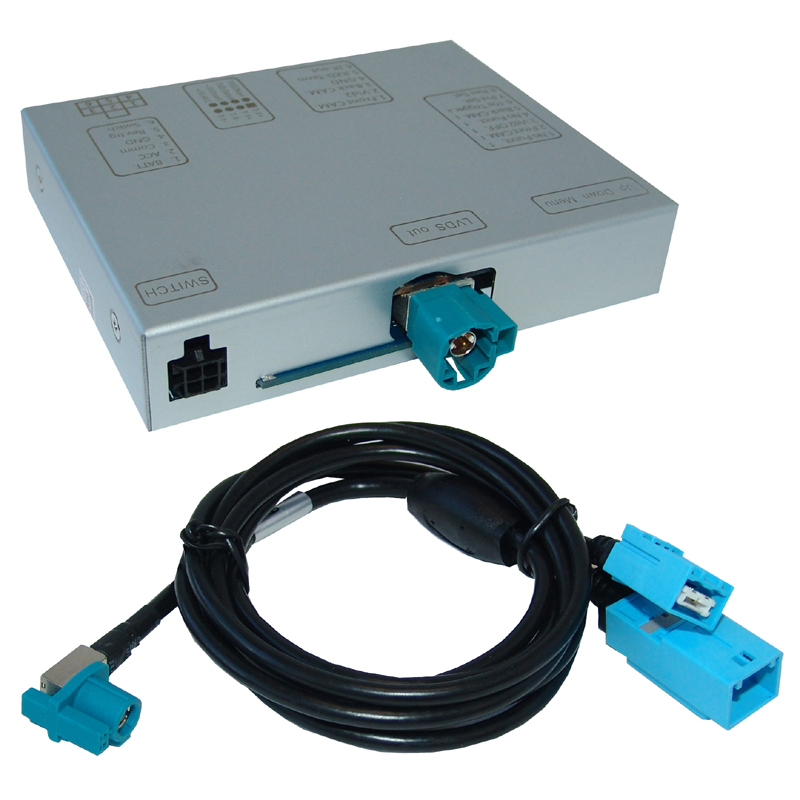

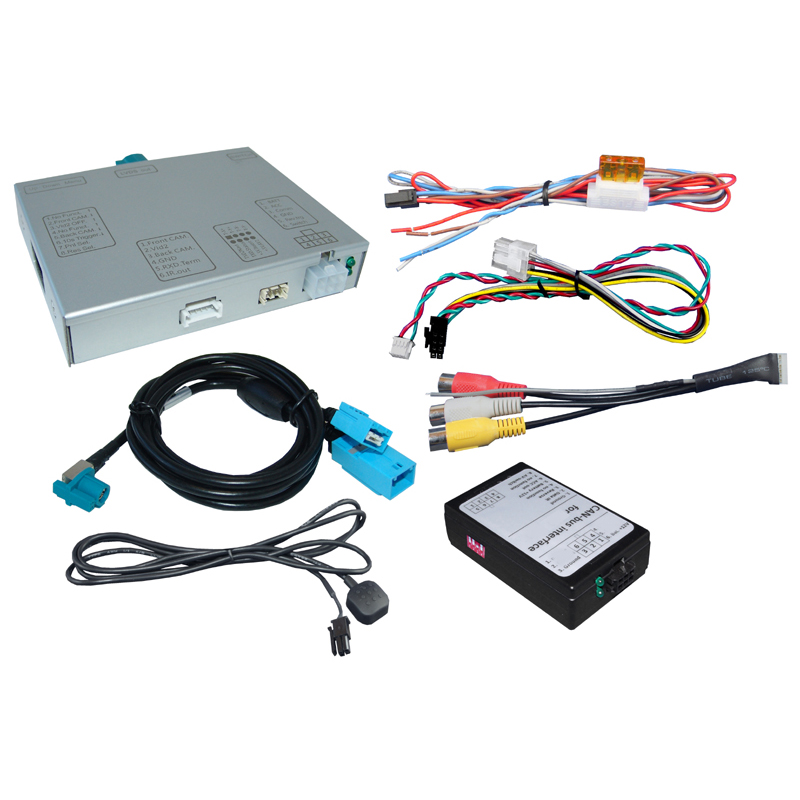

r.LiNK Video-Einspeiser für Opel, Buick und Chevrolet mit Navigationen/Radio CD500, DVD600, DVD800, DVD900, CD600intelliLink und DVD950intelliLink. Zum Anschluss einer Rückfahrkamera, einer Frontkamera und einer weiteren Video-Quelle.

Produktfeatures:

• Video-Einspeiser für Werks-Infotainment Monitore
• Rück- und Front Kamera FBAS Eingang
• FBAS Video-Eingang für Nachrüstgerät (z.B. DVD-Player, DVB-T Tuner, ?)
• automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
• manuelle Umschaltung auf Front Kamera per Taster oder Fahrzeug-Taste
• Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
• Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
• Eingänge PAL/NTSC kompatibel

Kompatibilität:

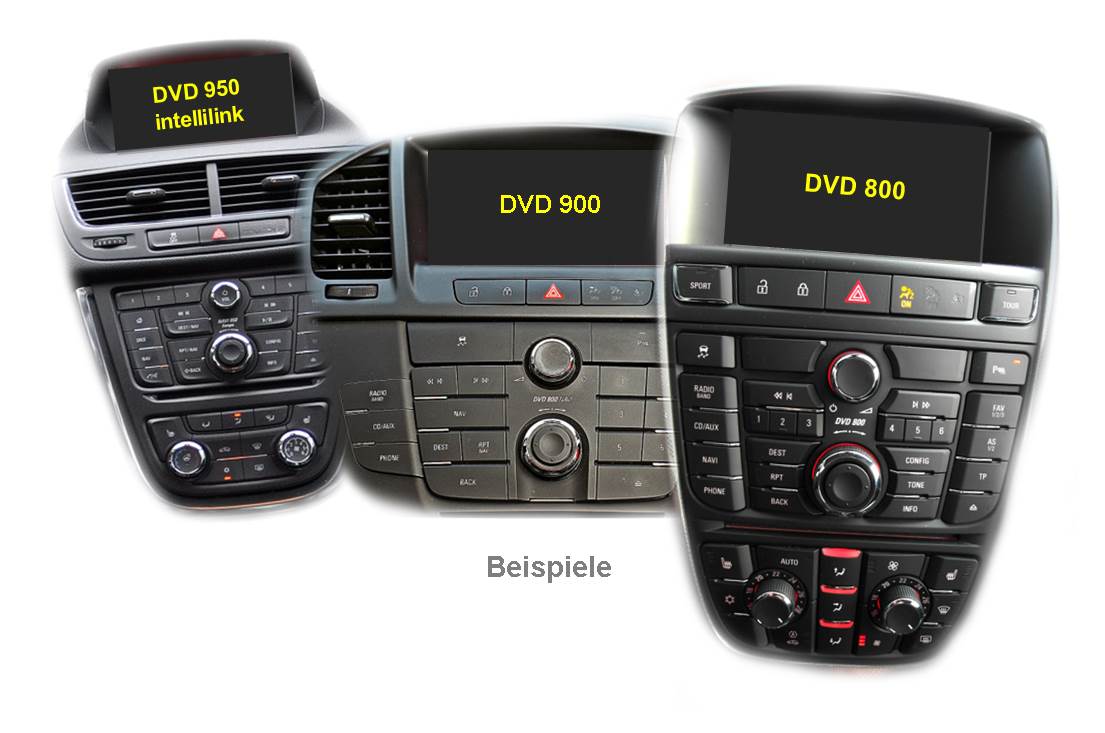

Kompatibel zu Opel, Buick und Chevrolet mit folgenden Navigationsystemen/Radios:

• CD500
• CD600intelliLink
• DVD600
• DVD650
• DVD800
• DVD900
• DVD950intelliLink

Kompatibilitätliste

Verbaut u.a. in folgenden Fahrzeugen:

• Buick LaCrosse
• Buick Regal
• Opel Insignia A
• Opel Astra J
• Opel Meriva B
• Opel Mokka
• Chevrolet Cruze
•  Chevrolet Orlando

Einschränkungen:
Nur Video
Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-RückfahrkameraAutomatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.

Technische Daten (Video-Interface):

• Arbeitsspannung 7V – 25VRuhestrom<10mA
• Leistungsaufnahme4.8W
• Video Eingang FormatePAL/NTSC
• RGB-Video Amplitude0.7V mit 75 Ohm Impedanz
• Temperaturbereich-40°C bis +85°C
• Gewicht313g
• Abmessungen 113 x 22 x 92 mm (B x H x T)

Dokumente

98683_Einbauleitung.pdf
