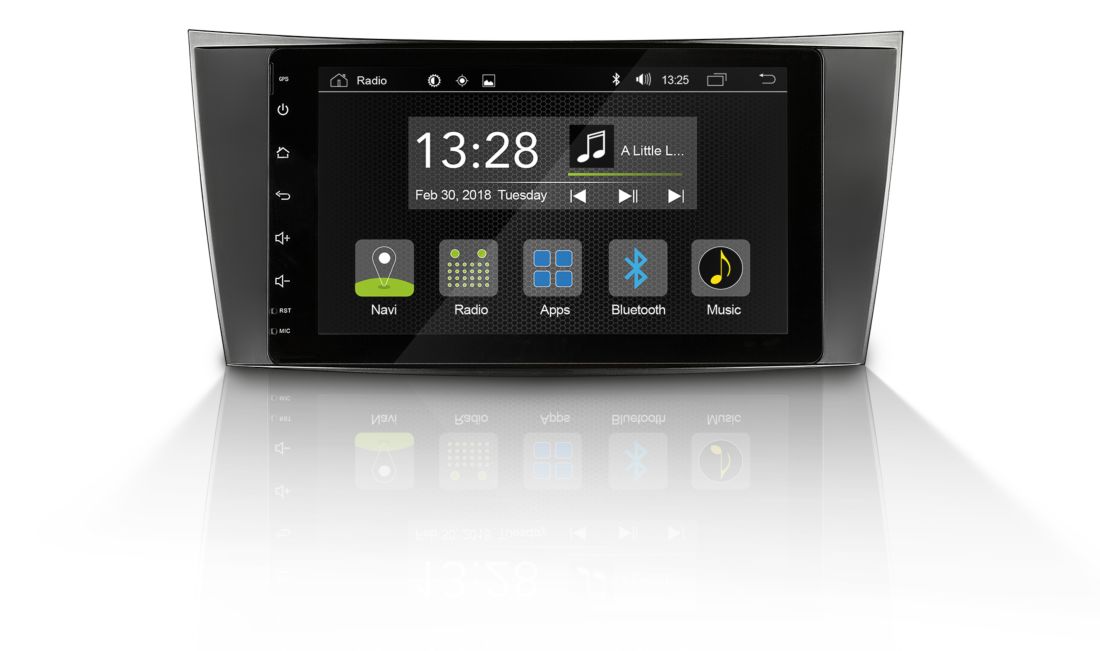

Radical R-C10MB2 Fahrzeugspezifischer Infotainer für Mercedes-Benz E-Klasse

Innovativer, fahrzeugspezifischer Android OS Infotainer mit kapazitivem 20,4 cm / 8“ Touchscreendisplay. Der R-C10MB2 ist fu¨r die Mercedes-Benz E-Klasse (W211) entwickelt und verfu¨gt u¨ber 2 GB RAM und 32 GB Flash Speicher. Der RADICAL Infotainer erlaubt die Installation von Android Apps (Open System) und verfu¨gt u¨ber eine sehr leistungsfa¨hige CPU, ausgestattet mit den typischen Funktionseigenschaften dieser Gera¨tekategorie: z.B. UKW RDS Radio mit 36 Stationsspeicherpla¨tzen (FM1 und FM2 Ba¨nder mit je 18 Stations-Presets), Bluetooth Freisprechmodul mit A2DP Musikstreaming, EasyConnect Integration fu¨r Android und iOS Smartphones. Die DAB+ Tunerfunktion kann via externem Modul nachgeru¨stet werden. Via CAN-Bus mit der Fahrzeugelektronik vernetzt, werden marken- und modellabha¨ngige Komfortfunktionen wie Multifunktionslenkrad-Anbindung unterstu¨tzt. Die Bedienung ist vollkommen intuitiv.

FAHRZEUGKOMPATIBILITÄT

• Mercedes-Benz E-Klasse Limousine W211 2003 > 2009

• Mercedes-Benz E-Klasse Kombi T-Model W211 2004 > 2009

• Mercedes-Benz E-Klasse CLS C219 2005 > 2006

Kompatibilitätsausschluss:

• Geeignet für die Nachrüstung des Basis MB Radio Modells „Audio 20 CD“ und der Werksnavigation „NTG2.5“. Diese beiden OE Systeme können ohne weiteres Zubehör montiert und betrieben werden.
• In Abhängigkeit zur vorhandenen Werksausstattung, z.B. einem Harman Kardon Soundsystem oder auch einem im Fahrzeug vorhandenen Audio Gateway („AGW“) werden zusätzliche Komponenten benötigt um das R-C10MB2 zu betreiben. Beachten Sie bitte den Artikel R-MB-MOST bzw. das separat verlinkte PDF „MOST Interface für R-C10MB2“.

Produktinformationen „Radical Audio R-C10MB2 – 2-DIN Infotainer für Mercedes E-Klasse

• Fahrzeugspezifischer Infotainer für Mercedes-Benz E-Klasse (W211)
• Allwinner T8 CPU mit 2GB RAM und 32GB Flash Speicher
• Navigationsfunktion: mit R-MAPC10 Navigationsbundle aufrüstbar*1

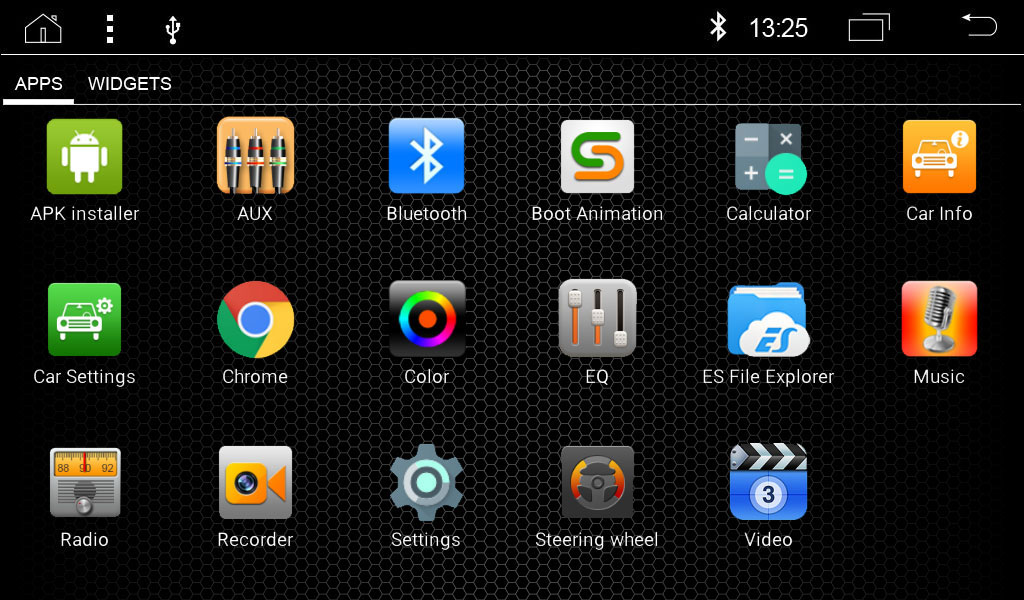

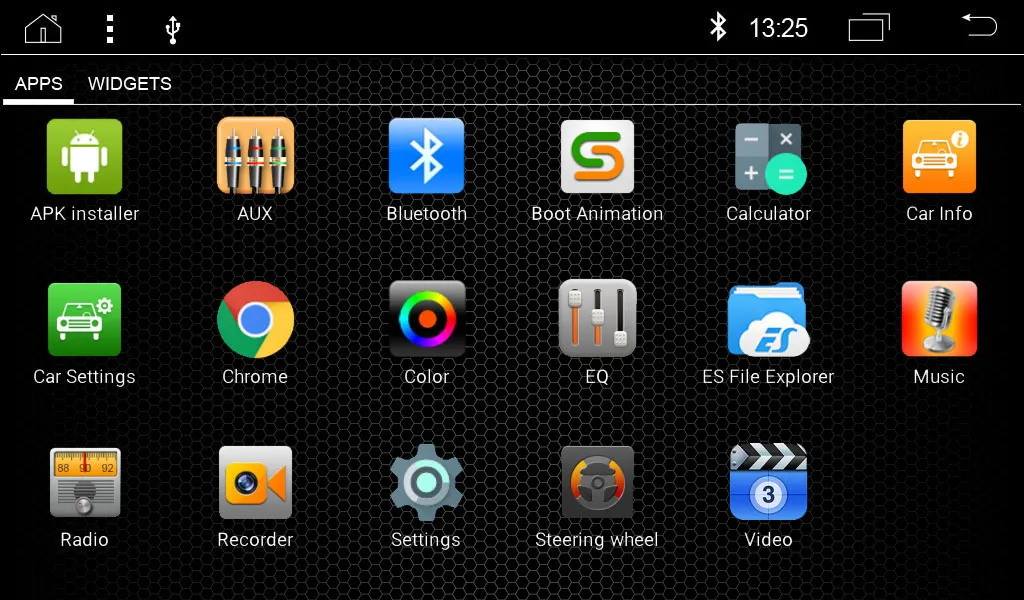

• Offenes Android 7.1 Betriebssystem. Offline Installation von Android Apps*2
• Kapazitiver 20.4cm / 8in 16:9 TFT Touchscreen Bildschirm mit 1024 x 600p Auflösung
• OSD Menü in div. EU Sprachen (Deutsch, Englisch, Italienisch, Französisch, Spanisch etc.)
• DAB+ Tuner Vorbereitung – separat erhältliches DAB Module R-C10-DAB
• UKW RDS Radio mit 36 Stationsspeicherplätzen (FM1 und FM2 Bänder mit je 18 Stations-Presets)
• Bluetooth Freisprechmodul mit A2DP Musikstreaming
• Anbindung und Steuerung einer Rückfahrkamera
• Anbindung an das Multifunktionslenkrad via CAN
• EasyConnect Integration für Android und iOS Smartphones
• Vorbereitung für Anschluss einer DVR Kamera *4
• RGB Multicolor Tastenbeleuchtung
• Integrierte 4 x 45 Watt Endstufe
• Integriertes Wifi Modul (WLAN IEEE 802.11 b/g/n)

*1 Das Navigationsbundle R-MAPC10 ist nicht Bestandteil des Geräte-Lieferumfangs
*2 Google Playstore Direkt-Zugang wird aus lizenzrechtlichen Gründen nicht unterstützt
*3 Der OBD2 Dongle R-C10-OBD2 ist nicht Bestandteil des Geräte-Lieferumfangs
*4 Schnittstelle für universelle USB Port basierte DVR Kameras

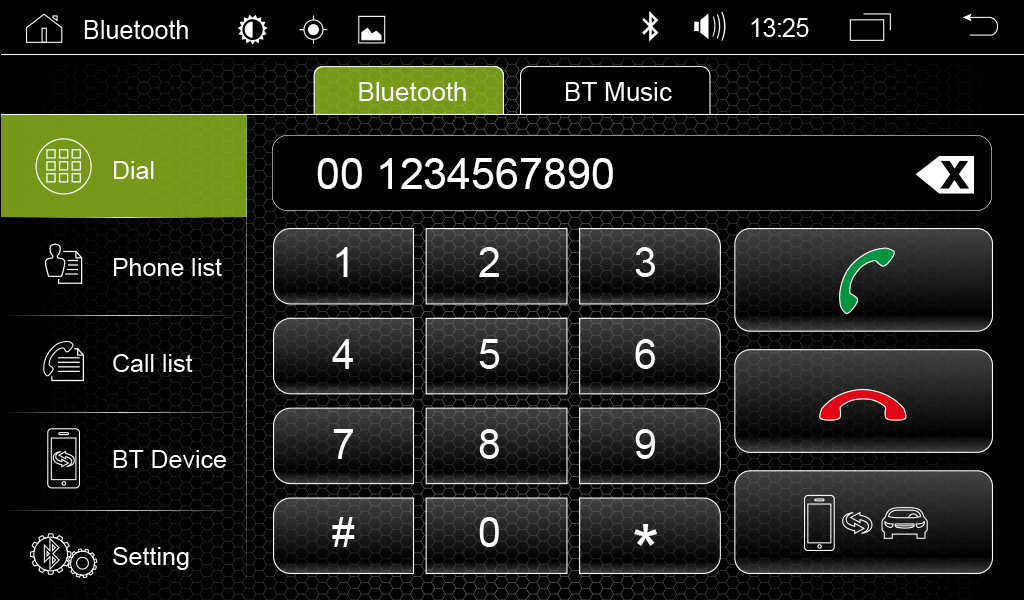

BLUETOOTH

• iVT BC8 Bluetooth Freisprech-Modul
• Synchronisation von 1000 Telefonbuchkontakten mit je 3 Rufnummern
• Suchfunktion für Telefonbuchkontakte

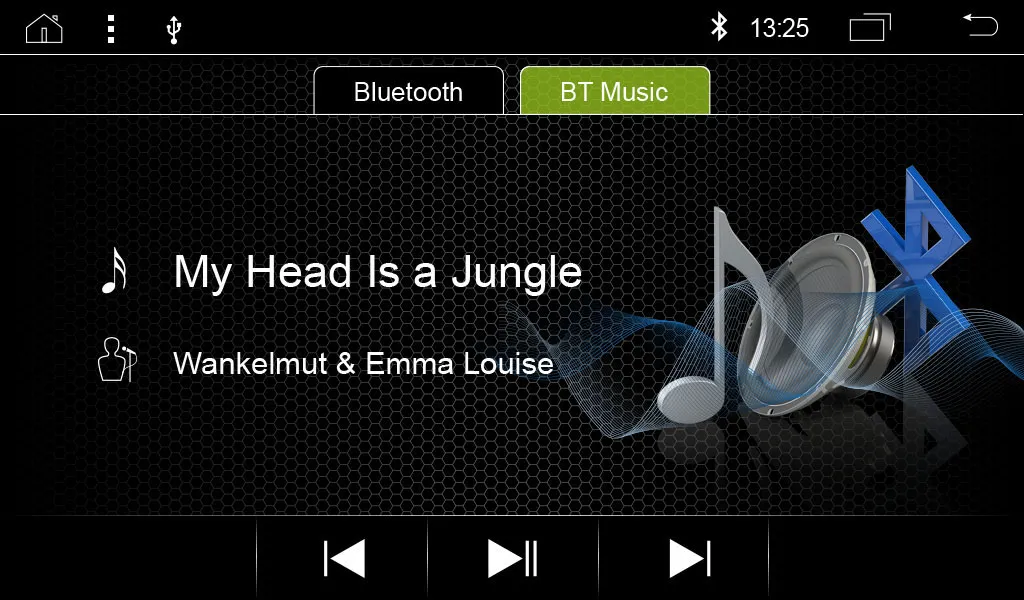

• A2DP BT-Music Streaming mit Anzeige von iD3-Tag und AVRCP 1.3

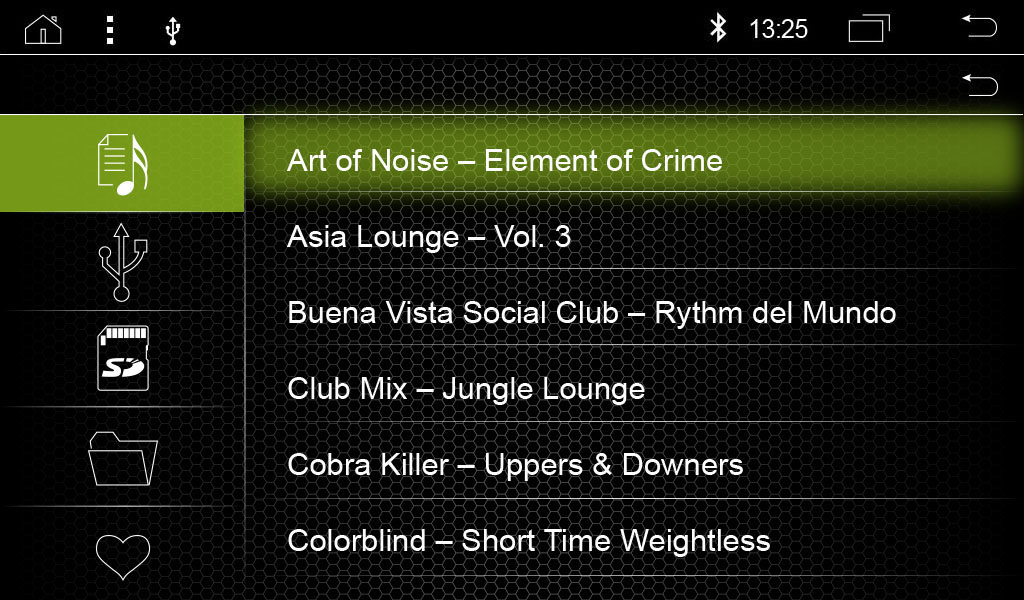

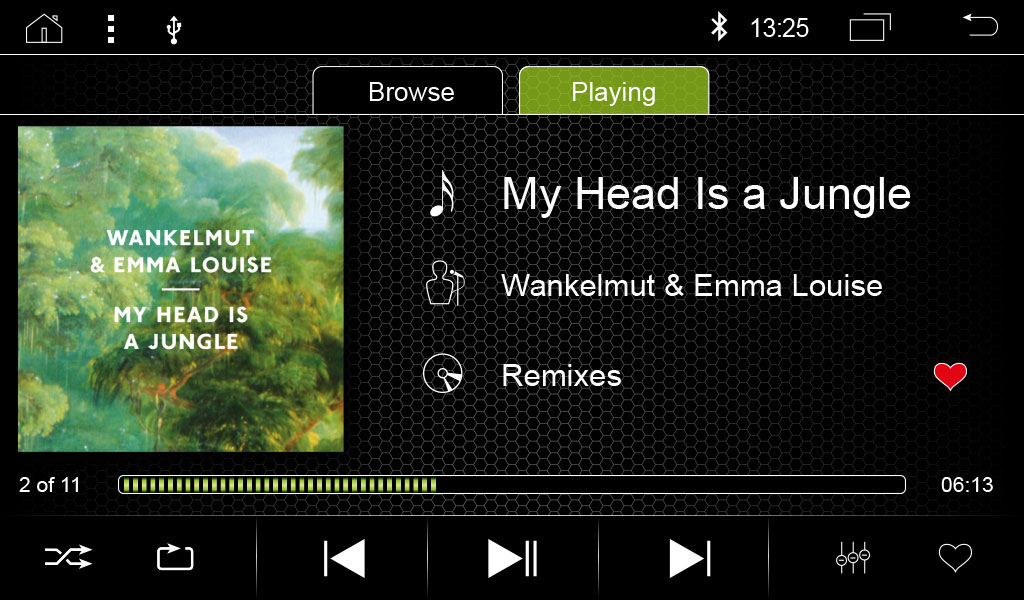

MULTIMEDIA + AUDIO

• DVD-Laufwerk – kompatible Medien/Formate: CD, CD-R/RW, MP3, WMA, DVD, DVD±R, DVD-MP3, AVI, Xvid
• 2x USB 2.0 Port zum Abspielen von A/V Dateien und Anschluss von Android Smartphones
• A2DP BT-Musik-Streaming mit AVRCP 1.3
• 12-Band Grafik-Equalizer mit 8 Klang Voreinstellungen

ANSCHLÜSSE

• 4.2 Cinch Vorverstärkerausgänge (3V)
• 1x Cinch A/V-Eingang für Audio und Videosignal (CVBS)
• 1x Cinch Eingang für Rückfahrkamera mit automatischer Umschaltung (CVBS)
• 2x USB 2.0 Port mit 1A Ladestrom

FAHRZEUGKOMPATIBILITÄT

• Mercedes-Benz E-Klasse Limousine W211 2003 > 2009

• Mercedes-Benz E-Klasse Kombi T-Model W211 2004 > 2009

• Mercedes-Benz E-Klasse CLS C219 2005 > 2006

Kompatibilitätsausschluss:

• Geeignet für die Nachrüstung des Basis MB Radio Modells „Audio 20 CD“ und der Werksnavigation „NTG2.5“. Diese beiden OE Systeme können ohne weiteres Zubehör montiert und betrieben werden.
• In Abhängigkeit zur vorhandenen Werksausstattung, z.B. einem Harman Kardon Soundsystem oder auch einem im Fahrzeug vorhandenen Audio Gateway („AGW“) werden zusätzliche Komponenten benötigt um das R-C10MB2 zu betreiben. Beachten Sie bitte den Artikel R-MB-MOST bzw. das separat verlinkte PDF „MOST Interface für R-C10MB2“.

SPEZIFIKATIONEN

Hauptgerätetyp

• Autospezifischer Infotainer Ja
• Fahrzeugkompatibilität Mercedes-Benz E-Klasse (W211)
• Fahrzeugfunktionsintegration über UART / CAN-Schnittstelle
• Installation type2 DIN housing body

Mainboard Core Hardware + OS

• CPU Prozessor Allwinner T8, 1,6 GHz ARM Cortex A7 OctaCore
• RAMSamsung DDR3, 2GB
• Flash-Speicher Samsung, 32 GB
• Operation SystemAndroid 7.1

GPS-Hardware

• GPS-Empfänger-Frontend Ublox G7020-KT
• GPS-Antennenspannung 3.3V

Bildschirm + TFT-LCD-Panel

• TFT Typ 8″ / 20,4 cm LCD, 1024*600p Auflösung, WVGA Bildschirmseitenverhältnis und LED-Beleuchtung
• Kapazitiver Touchscreen Ja, Multigesture – fähig für native Navigationssoftware
• Anpassung der Displayhelligkeit Ja

DVD-Loader

• Pick-Up Sanyo HD860XC
• MPEG-Decoder-IC Sunplus 8202TQ
• Kompatible Disc- und Dateiformate AVI/DVD/DVD+R/DVD-R/DVD+RW/DVD-RW/MP3/CD/CD-RW/JPEG

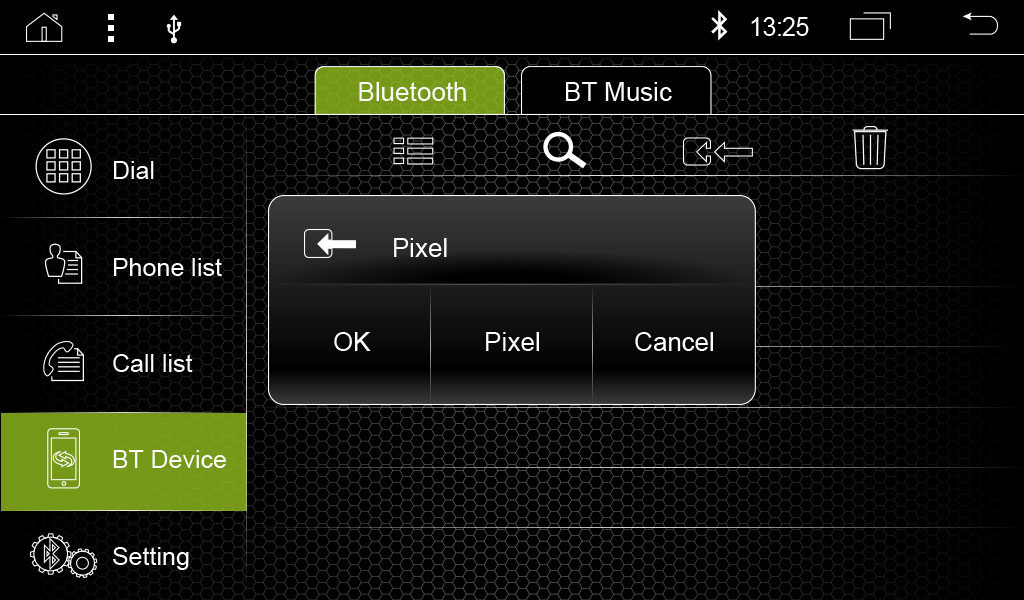

Bluetooth

• iVT Bluetooth-Modul BC8
• Eingebautes Mikrofon im Bedienfeld Ja
• Freisprechfunktion unterstützt Bluetooth 3.0-Profil

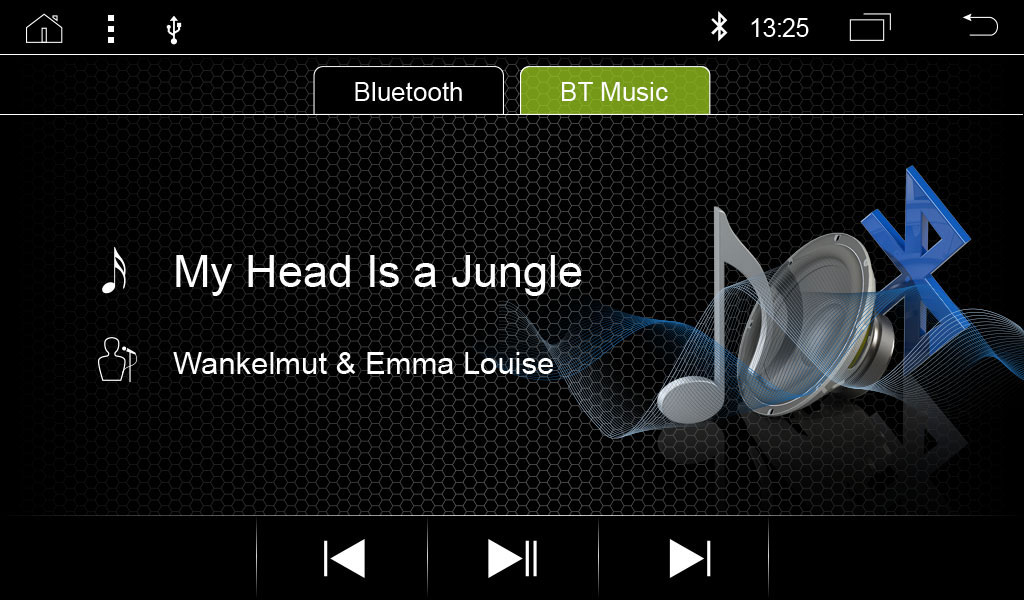

• A2DP BT Audiostreaming Ja, mit AVRCP 1.3
• Eingebautes Mikrofon Ja

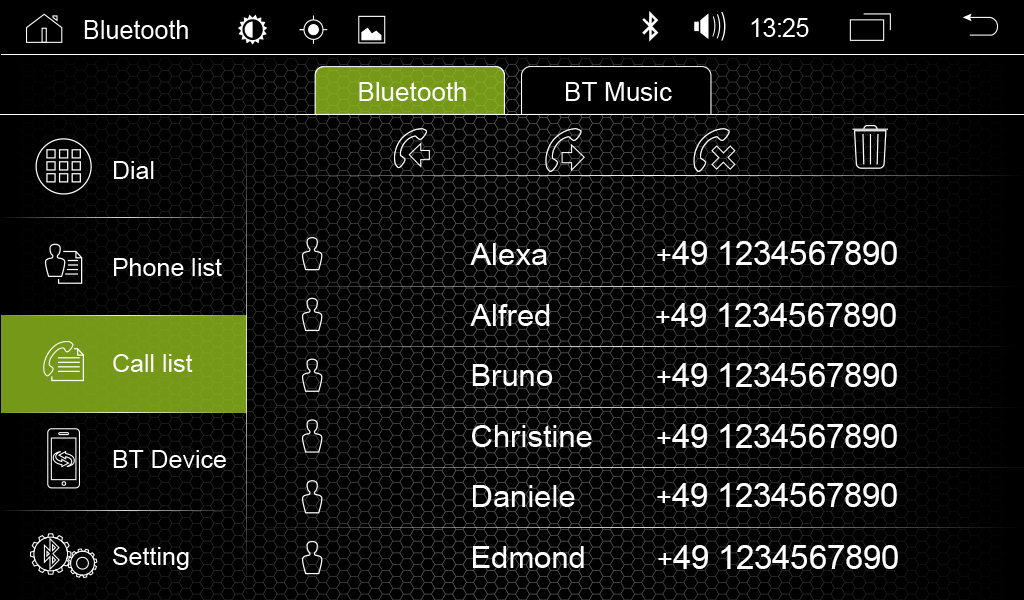

• Telefonbuch-Importfunktion Ja
• Telefonbuch Kontaktsuche Ja

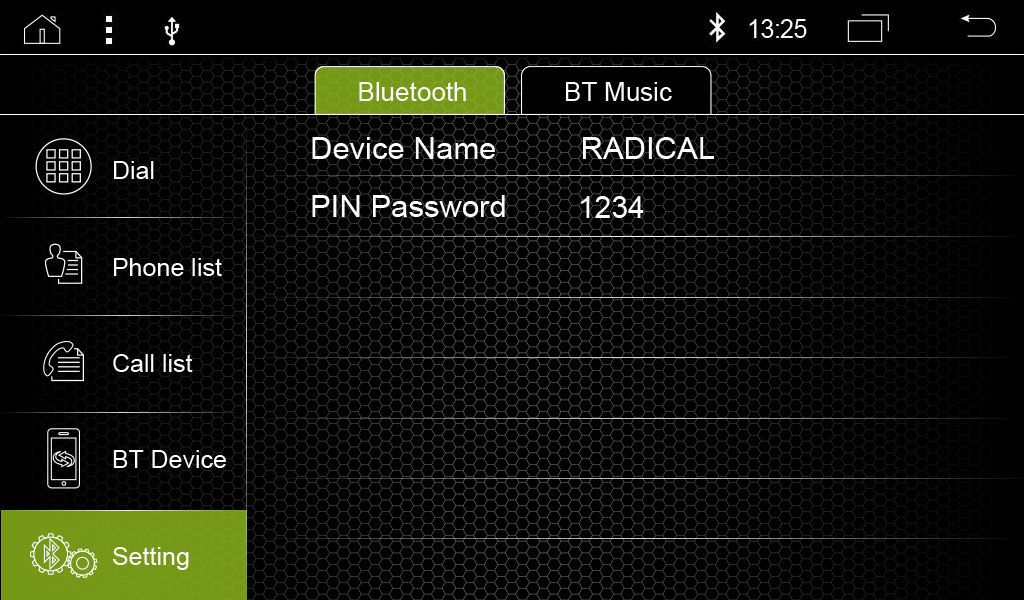

• Connect Code 1234 – Name: RADICAL
• Bluetooth-Kontaktfreigabe Ja
• Unterstützung für externes Mikrofon Ja

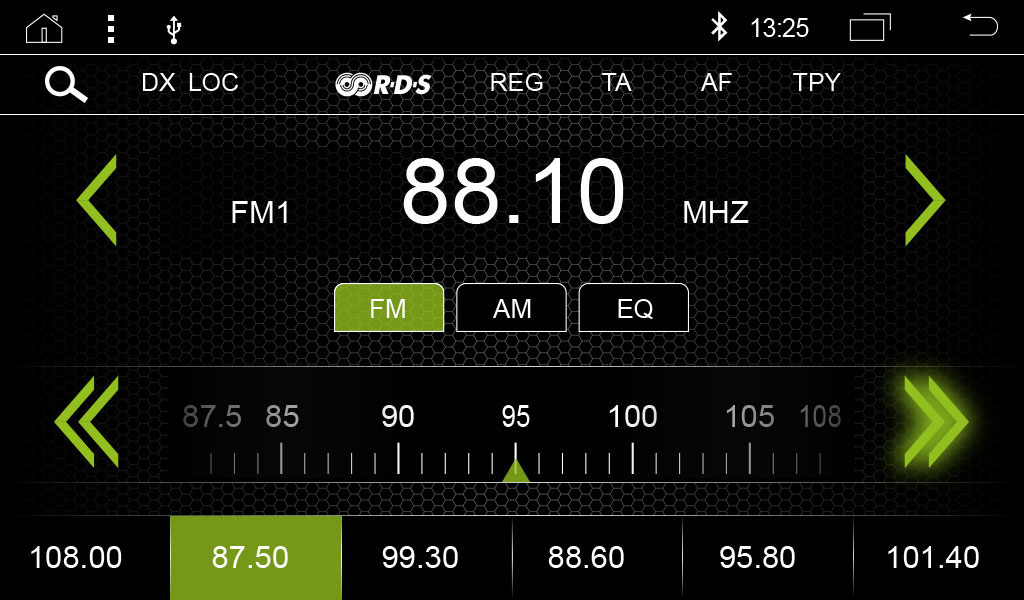

FM Tuner

• Hardware NXP Lithio TEF6686
• UKW-Frequenzbereich 87,5 MHz > 108,0 MHz
• Radiosender 36 UKW-Senderspeicherplätze (2 Bänder mit jeweils 18 Sendern)
• Eingebaute RDS-Radioempfängerfunktion Ja
• Hochfrequenzregion Europa

DAB+ Tuner

• Hardware Separat erhältliches DAB+ Modul > R-C10-DAB

WLAN-Modul

• HardwareRealtek BL-8188-EU1 Module
• Protokoll IEEE 802.11 b/g/n
• Übertragungsfrequenz 2,400 GHz > 2,484 GHz
• Modulation OFDM/DBPSK/DQPSK/CCK
• HF-Leistung 15dBm

OBD-II-Schnittstelle

• Unterstützung des ELM327-Chipsatzprotokolls Ja, über Bluetooth und Wifi

Audio + Multimedia

• Interner 4CH Verstärker IC St Microelectronics TDA7388
• max. Leistungsausgang Interner 4CH-Verstärker mit 4x45W

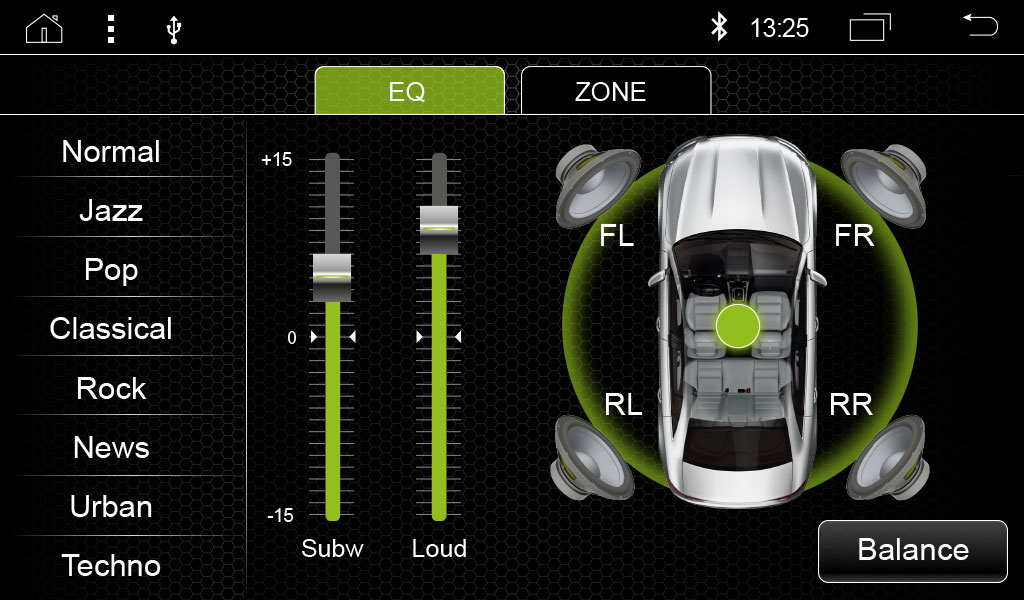

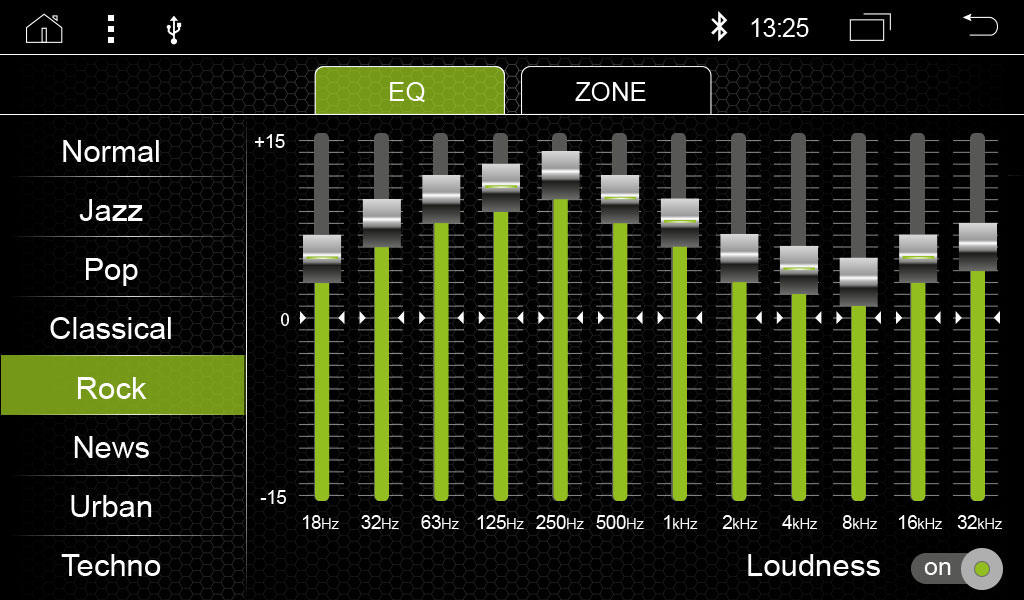

• Grafischer Equalizer 12-Band EQ und 8 wählbare Presets > „Normal“, „Jazz“, „Pop“, Klassik“, „Rock“, „News“, Urban“, „Techno“

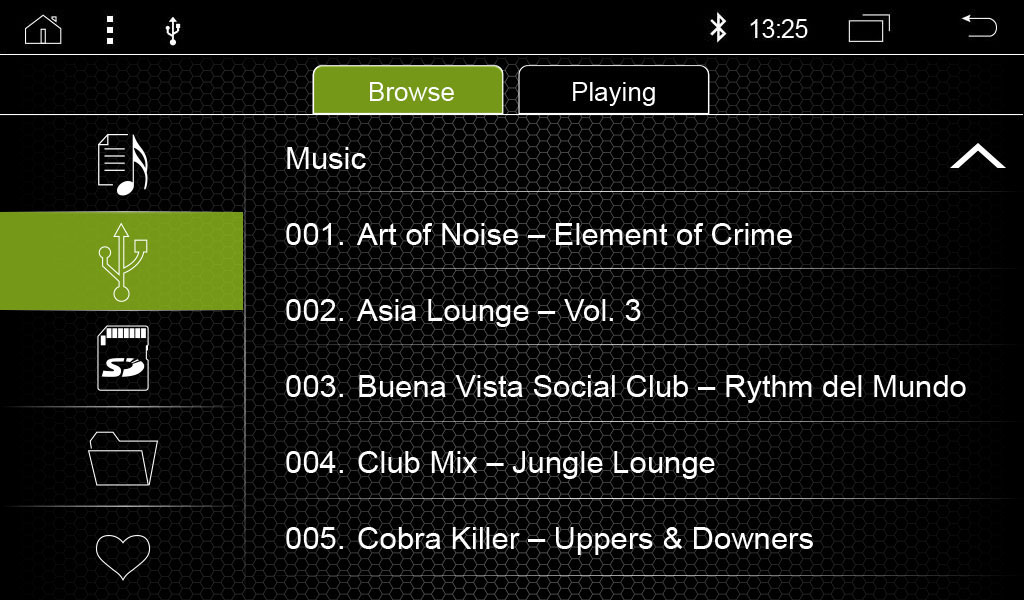

• Unterstützte digitale Audioformate MP3, WMA, AAC, WAV, AC3, OGG, FLAC, RM, Web-Audio usw.

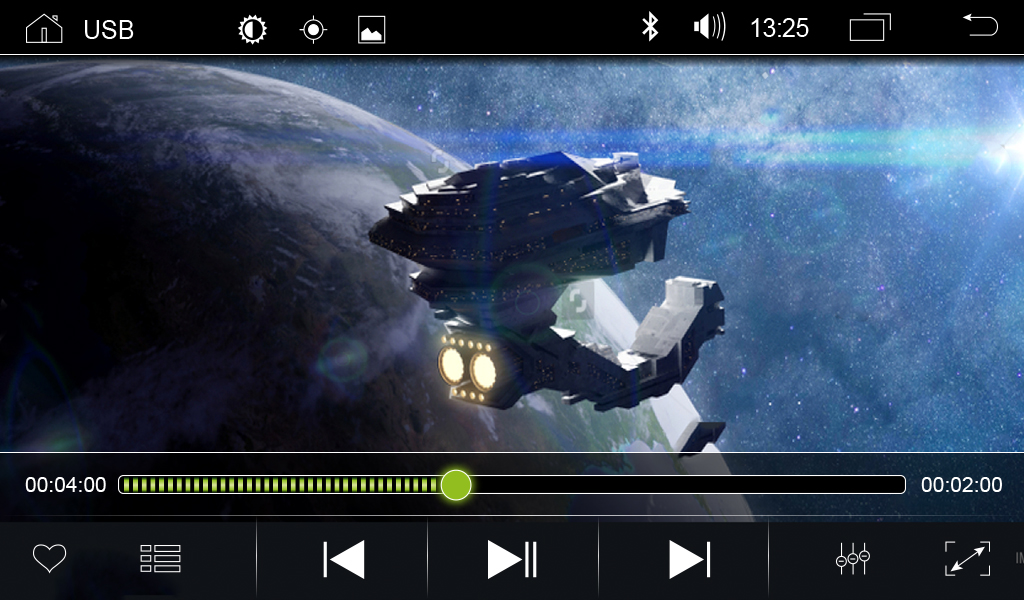

• Unterstützte digitale Videoformate (USB/SD) MPEG 1/2/4, H.263, H.264, AVI, MKV, WMV, RMVB, Android-Videoformate, Webvideo
• Unterstützt Videoausgabe Ja, für alle Videoquellen
• Unterstützte digitale Bildformate JPEG, BMP, PNG, TIFF
• USB/SD-Speicheradressierung USB-Port/microSD-Kartenleser bis zu 64 GB Speicher. (Funktion mit externen HDDs ist nicht garantiert)
• Aktive OE-Verstärkerunterstützung Ja, über CAN-Schnittstelle

Input-Output

• 4.2CH Line-Out Ja, über Cinch > 3 V Signalpegel
• USB 2.0 Ports Zwei USB-Eingänge mit je 1000mA Ladestrom

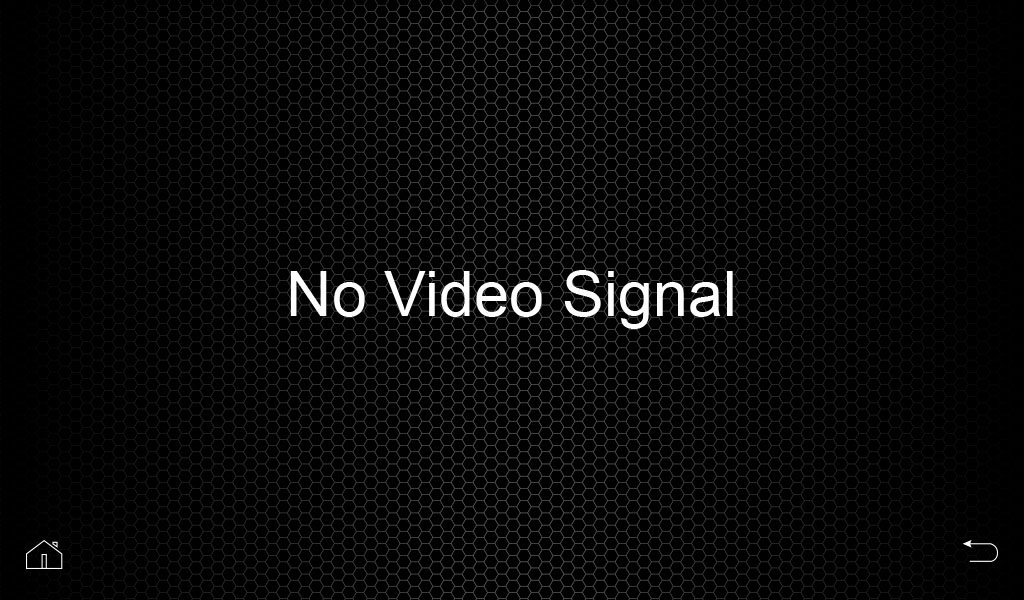

• AUX Audio/Video-Eingang Ja, Stereo-Audio über Cinch, Video-CVBS-Signal (NTSC) 1V pp, 75 Ohm über Cinch
• Eingang für Rückfahrkamera Ja, automatische PAL / NTSC-Umschaltung
• UKW-Antenneneingang Ja, ISO-Anschluss, 50 Ohm
• Subwoofer-Ausgang Ja, über Cinch > 3 V Signalpegel
• GPS-Antenneneingang Ja

Sonstig

• Firmware- / Software-Update Ja, über USB-Port
• Boot Logo Radical Logo, anpassbar über App
• Multicolor Sensor-/Hardkey-Beleuchtung RGB-LED, Tastenbeleuchtungsfarbe frei wählbar , 256 Farbtöne
• Hintergrundbild Benutzer wählbar / anpassbar
• Eingebaute Systemuhranzeige Ja
• Menüsprache 85 Android Systemsprachen, inkl. Englisch/Spanisch/Französisch/Deutsch/Portugiesisch/Italienisch/Russisch/Türkisch/Norwegisch/usw.
• Smartphone-Headunit-Schnittstelle Easyconnect-App, die Bildschirmspiegelung für iOS-Smartphones unterstützt. Duales Protokoll mit App-Steuerung über TS für Android-Smartphones
• Automatische Speicherfunktion Ja
• Netzteil DC12V, negative Masse
• Maximaler Arbeitsstrom =15A
