RFK Fiat Ducato / Citroen Jumper / Peugeot Boxer 2006-2020

RFK Fiat Ducato / Citroen Jumper / Peugeot Boxer 2006-2020

Rückfahrkamera Citroen / Fiat / Opel / Peugeot
Citroen

• Citroen Jumper (250) 10/2006 – 05/2014
• Citroen Jumper (250) 05/2014 – 2023
• Citroen Relay (250) 10/2006 – 05/2014
• Citroen Relay (250) 05/2014 – 2023

Fiat

• Fiat Ducato (ZAF250) 06/2006 – 05/2014
• Fiat Ducato (ZAF250) 05/2014 – 03/2021
• Fiat Ducato (ZAF250) 11/2021 – 2023

Opel

• Opel Movano Cargo C (Y) 10/2021 – 2023

Peugeot

• Peugeot Boxer (Y) 02/2007 – 05/2014
• Peugeot Boxer (Y) 05/2014 – 2023

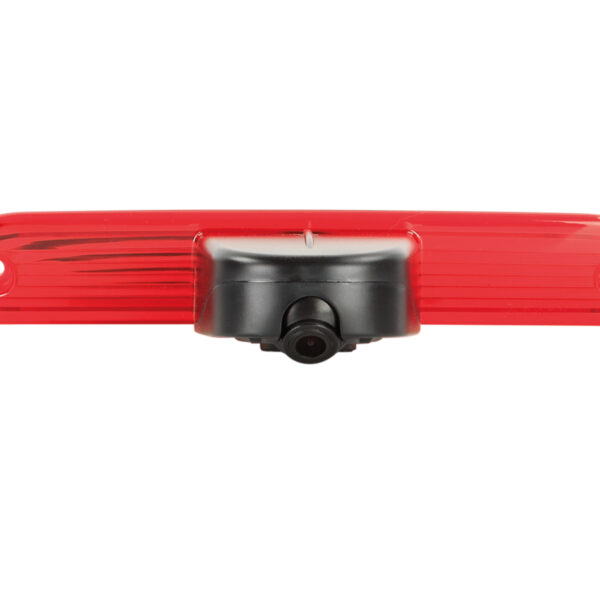

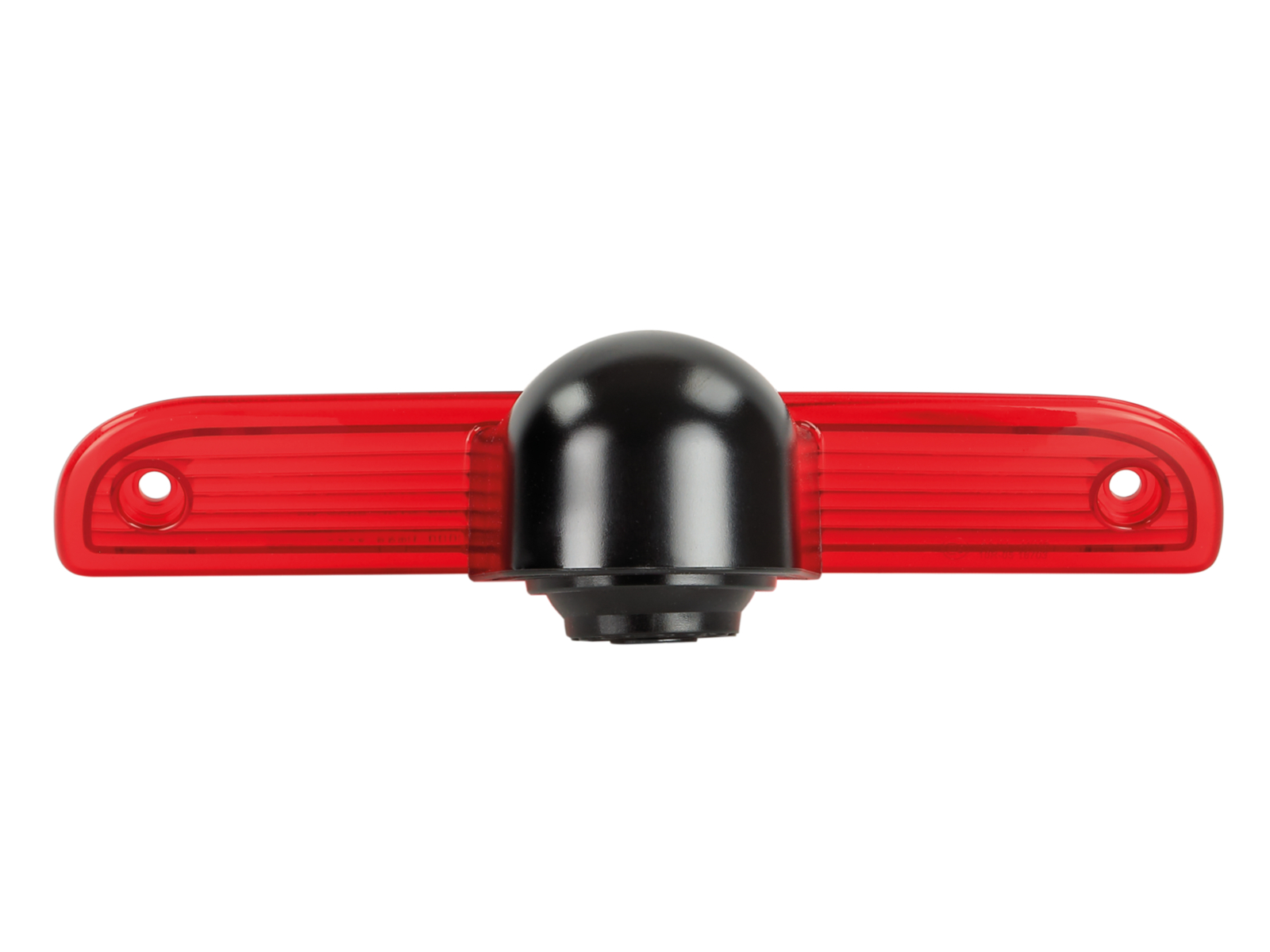

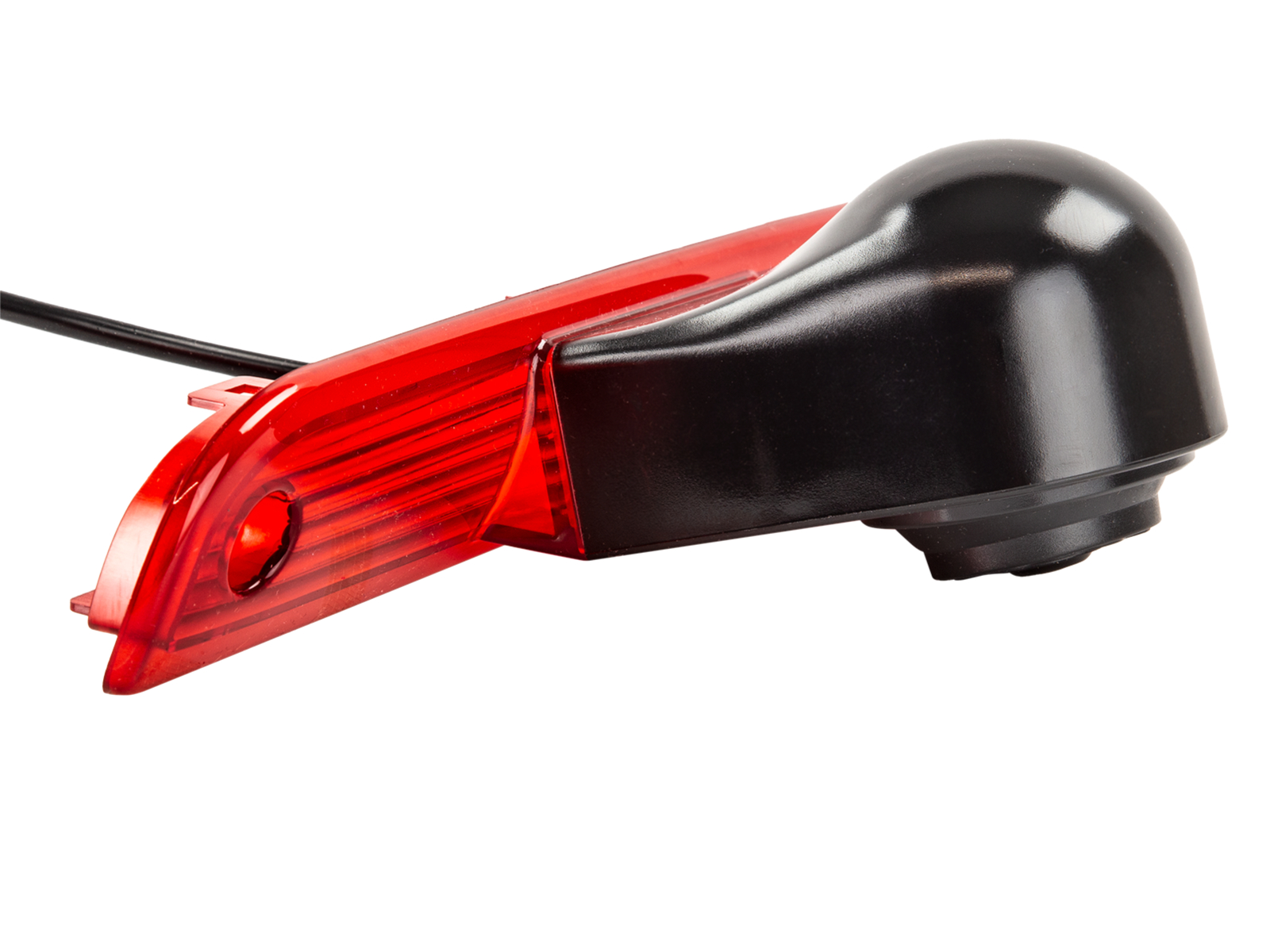

• Zum Austausch der OEM 3. Bremsleuchtenstreuscheibe bei Fahrzeugen mit Innenausbau
• Mit Orientierungslinien / Nachtsichtfunktion / Blickwinkel verstellbar  20°

 Hinweis:

•  acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V
• Fahrzeuge mit Innenausbau > Wohnmobile/Werkstattwagen:

• Montage durch Austausch der OEM Streuschreibe des Bremslichts
• Installation ohne Verschraubung durch den Laderaum/Innenraum

 Anschluss:

• rot : +12V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

Kabelschleife:

• grün: trennen/verbinden Orientierungslinien aktivieren/deaktivieren

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien über Kabelschleife / Nachtsichtfunktion / Blickwinkel verstellbar 20°
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 572
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 bei aktiver Nachtsichtfunktion
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 160°
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Systemstecker(m)
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 150mA bei eingeschalteter Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: OEM Bremsleuchte

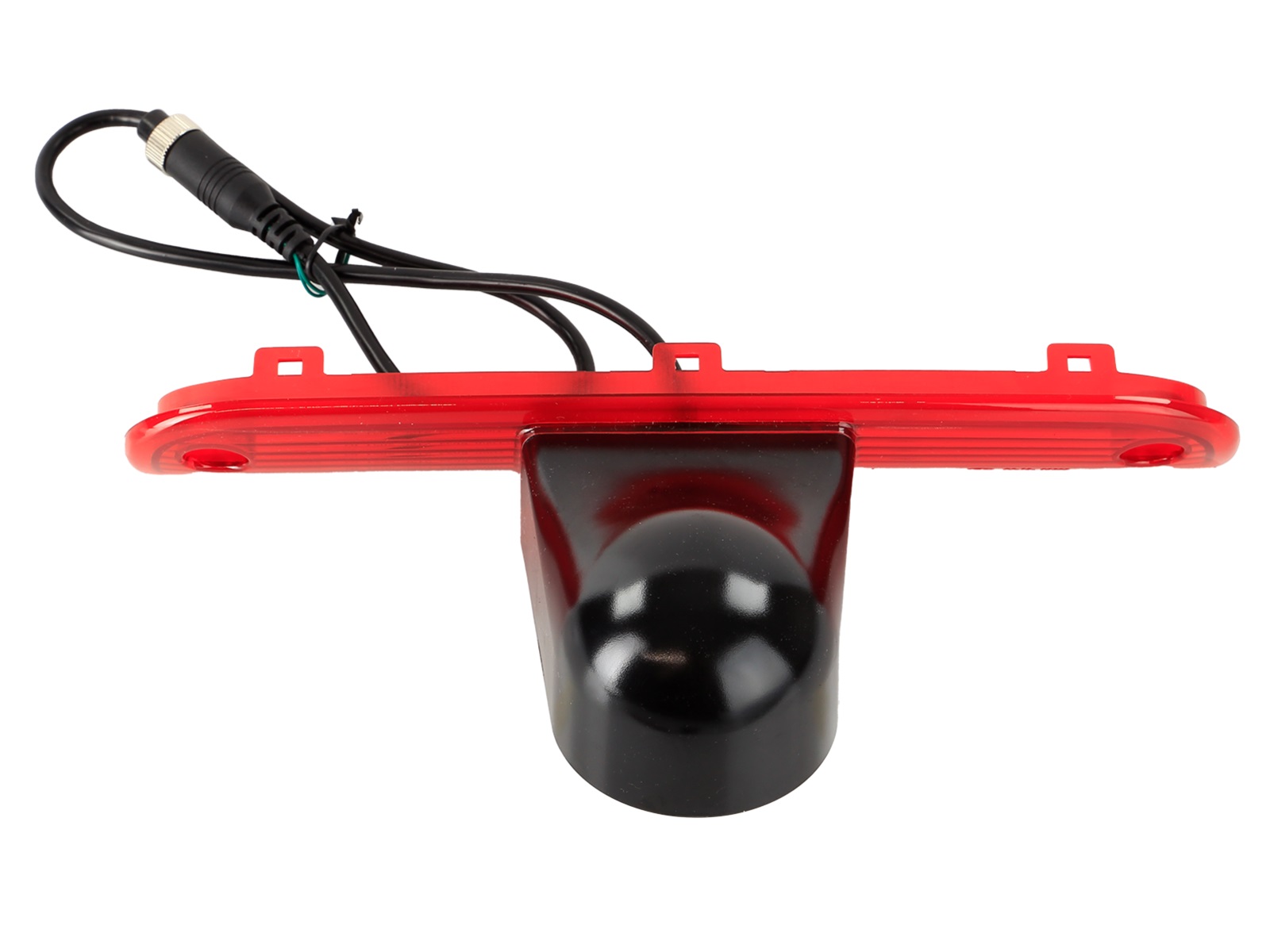

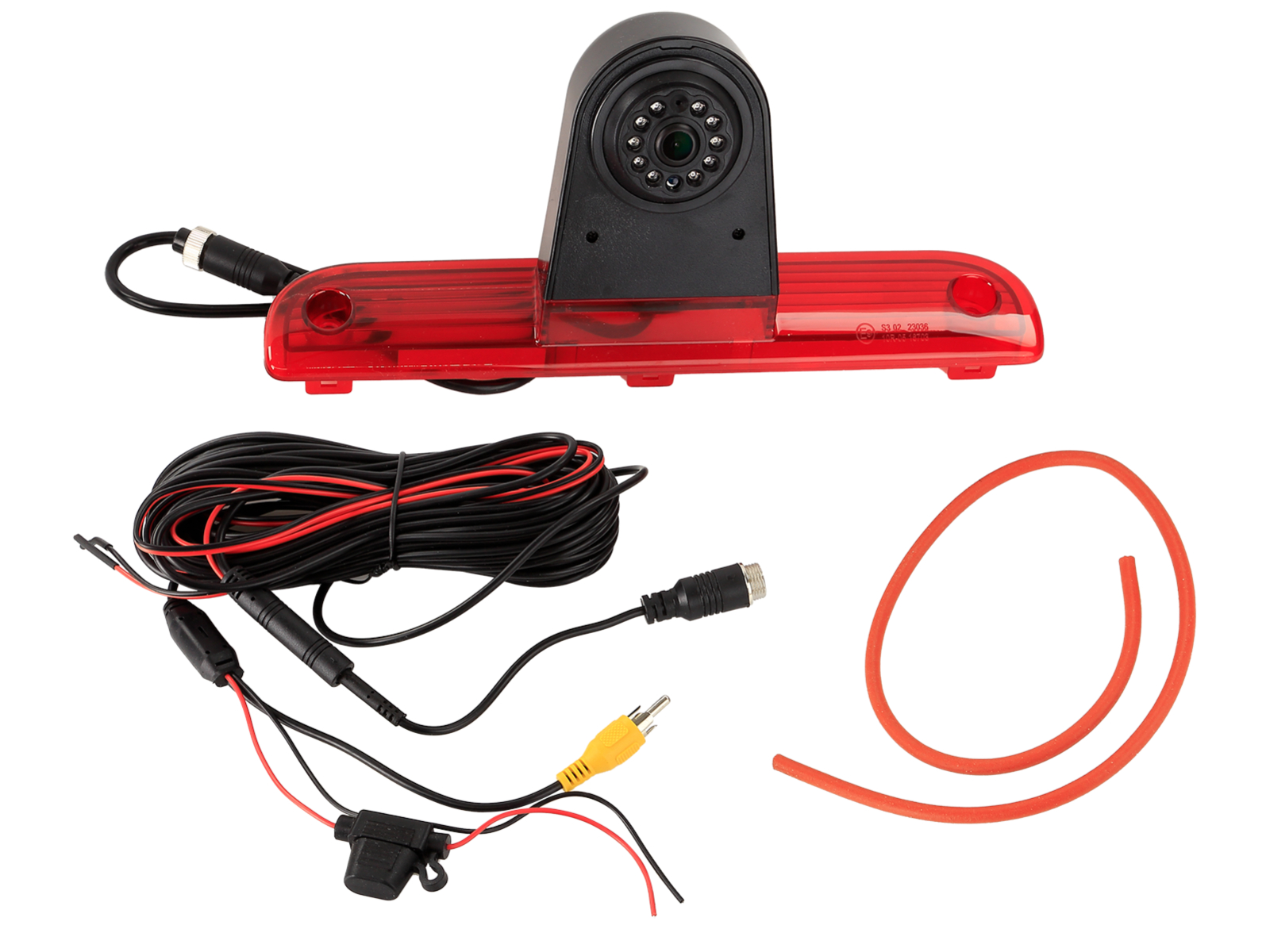

Anschlusskabel an der Kamera 50cm +/-:

• 4 Pin Systemstecker(m)
• 1 Kabelschleife

Anschlussadapter 20cm +/-:

• 4 Pin Systemstecker(f) > 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 15m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

 Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
