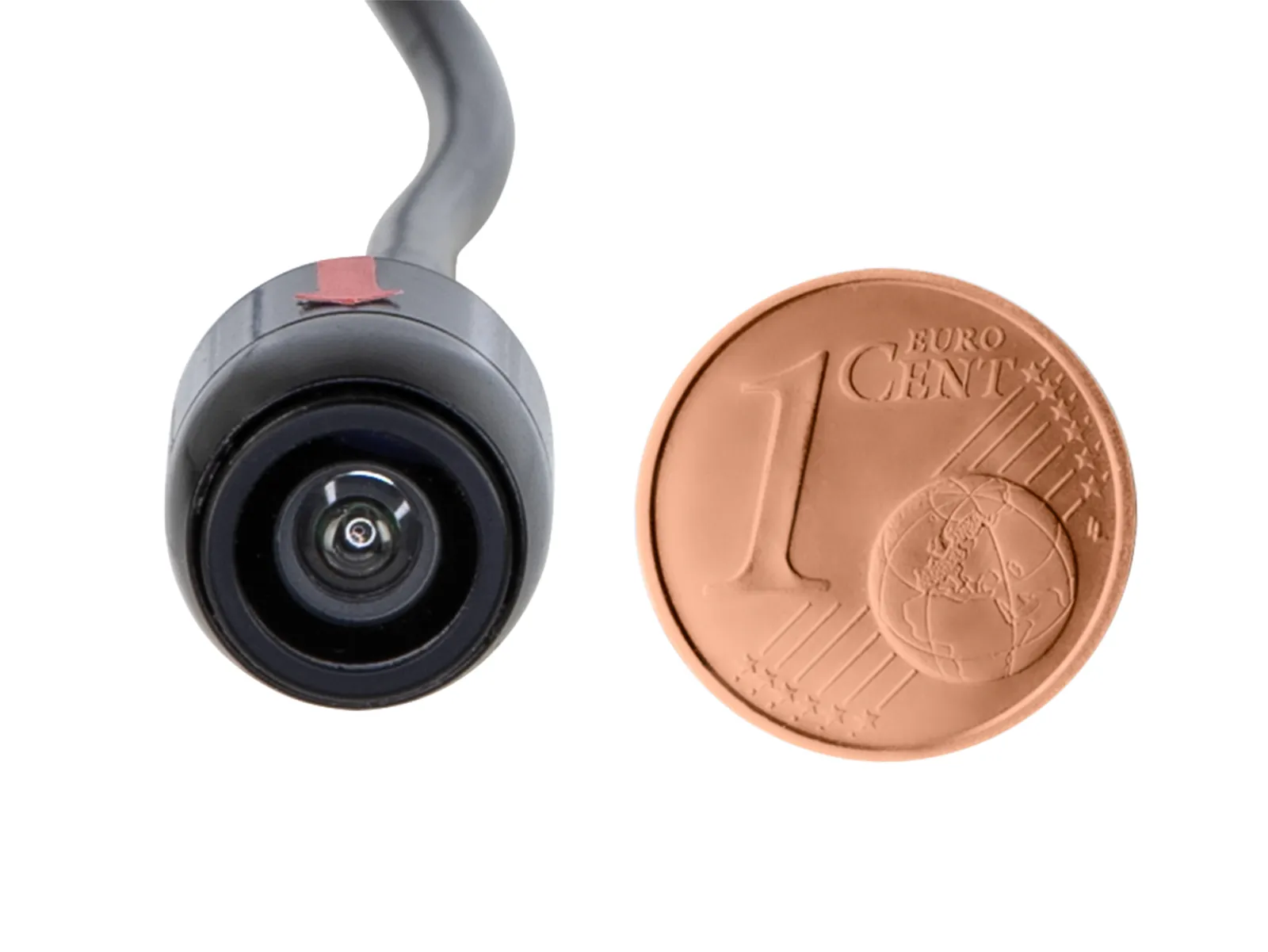

Rückfahrkamer/aFrontkamera diverse Befestigungen rund

Rückfahrkamera/Frontkamera diverse Befestigungen rund

Rückfahrkamera universal
Frontkamera universal

Bauform: rund
Montageart: Unterbau / Anbau / Einbau

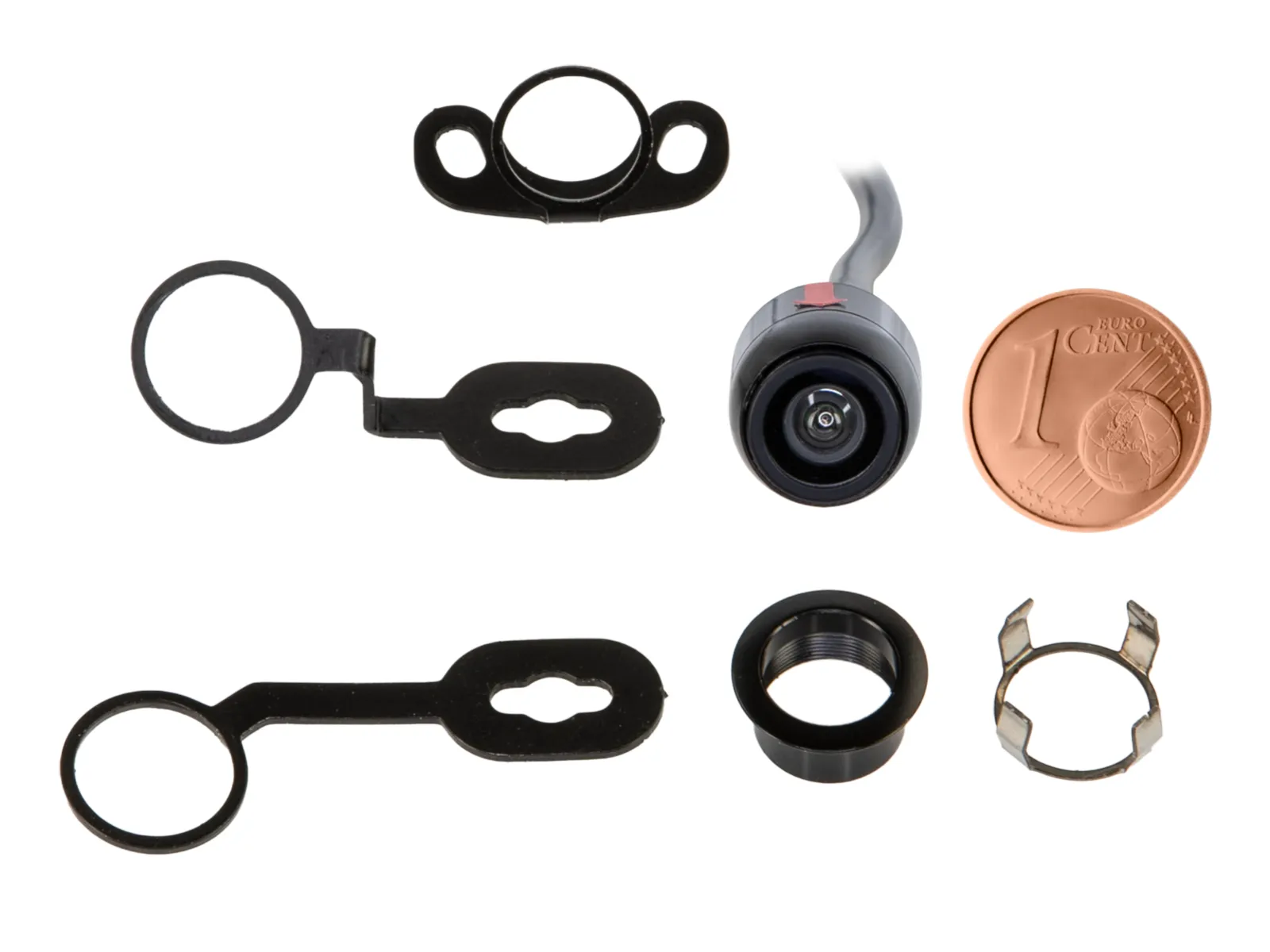

Mit Orientierungslinien / Spiegelungsfunktion / diverse Befestigungshalter /Snap-In Befestigung

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / diverse Befestigungshalter / Snap-In Befestigung
Sensor Typ: 1/4″ CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 682 x 496
Lux: 0,1
Auflösung: 480 TV lines CVBS D1
Blickwinkel: horizontal 95° / vertikal 75° +5°
Staub und Wassergeschützt: IP67
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Betriebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 60mA
Betriebstemperaturbereich: -20°C – 70°C
Aufbewahrungstemperatur: -40°C – 85°C
Abmessungen: Ø12,5 mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video

Installationszubehör:

Frontkamera Umschaltung:
Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501

Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
