Rückfahrkamera Spiegelmonitor Kit 2Mercedes / Renault

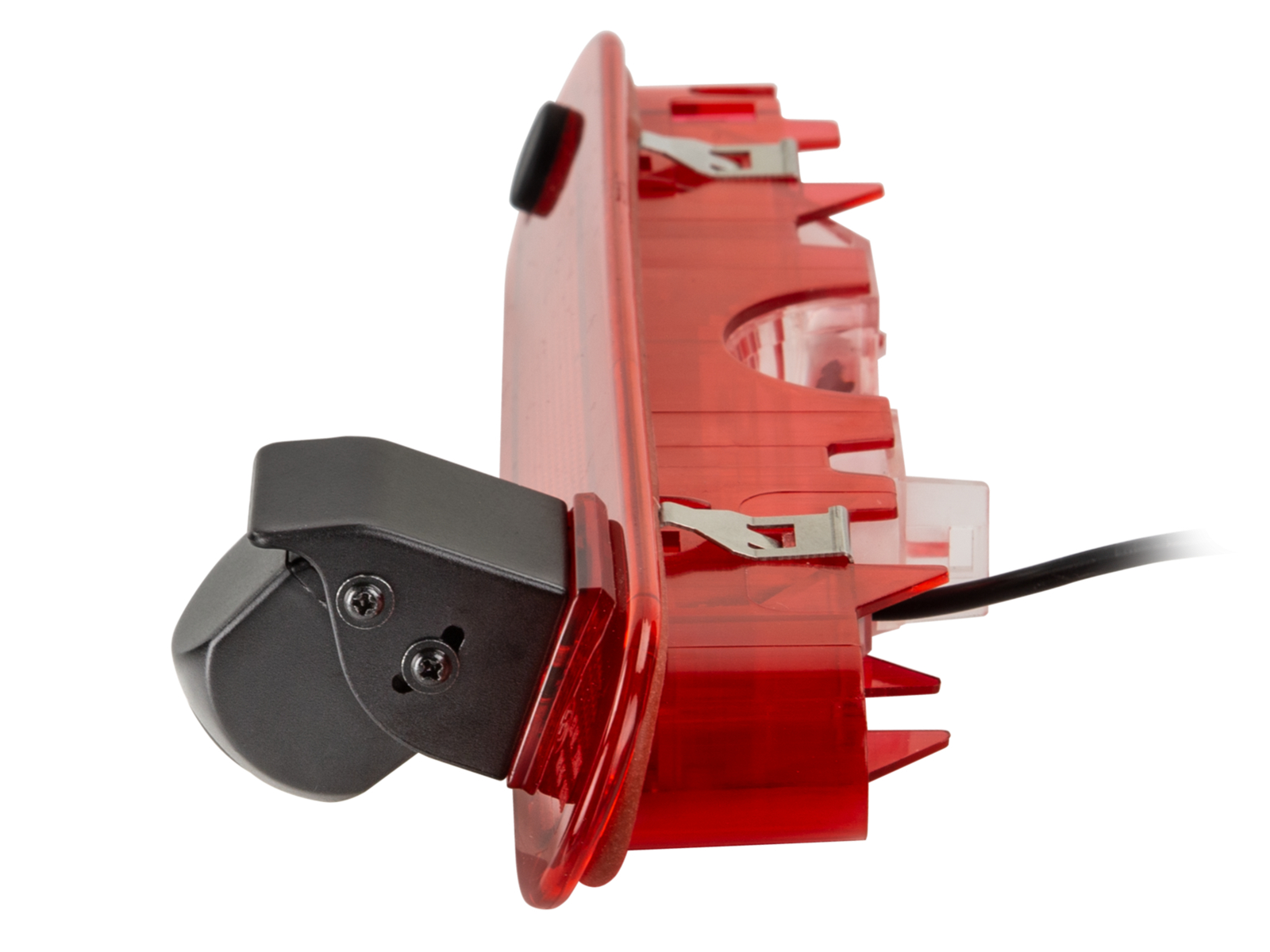

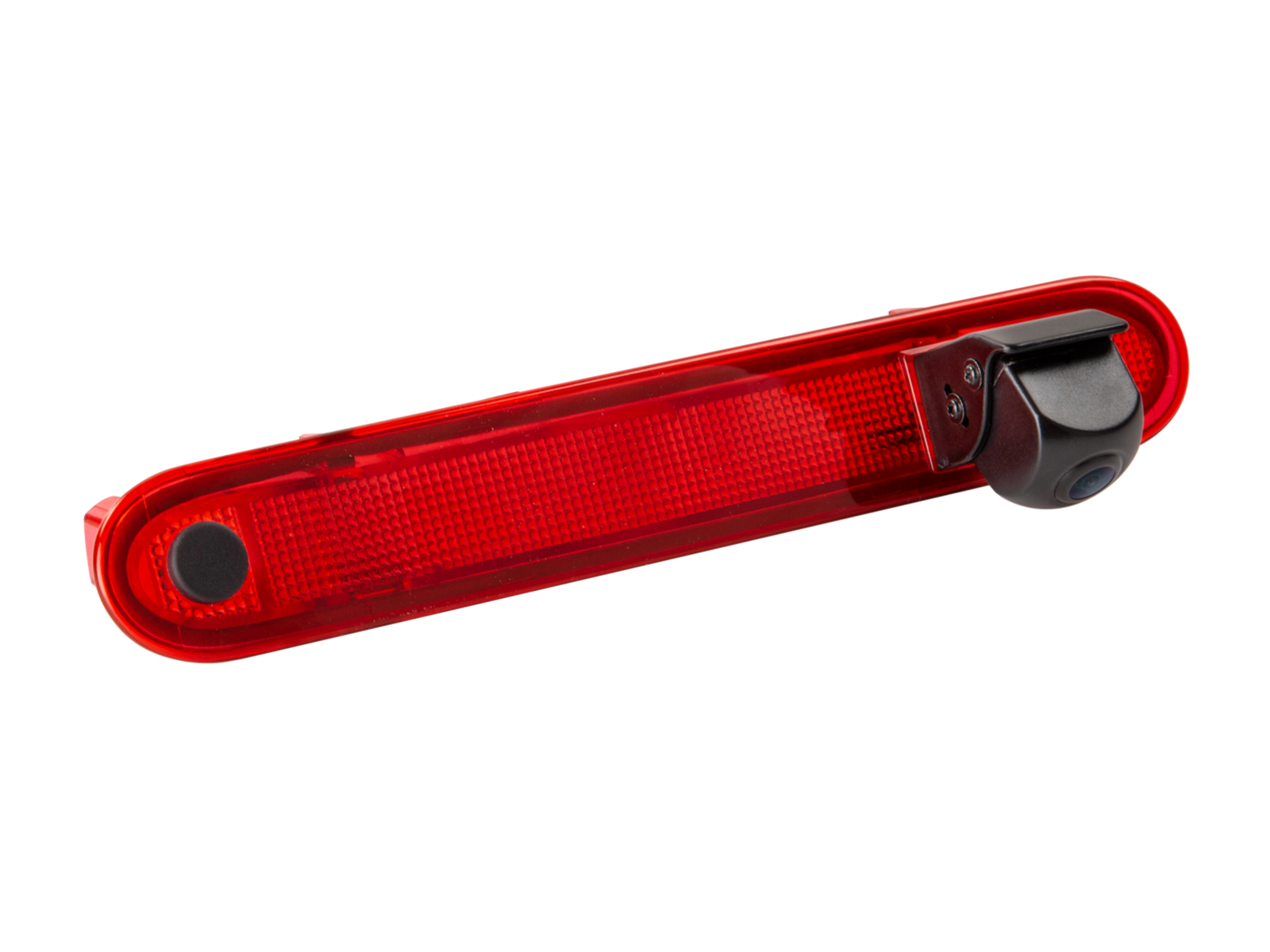

Kamera zum Austausch der OEM 3. Bremsleuchtenstreuscheibe:
Orientierungslinien / verstellbarer Blickwinkel
Spiegel zum Austausch des OEM Innenspiegels:

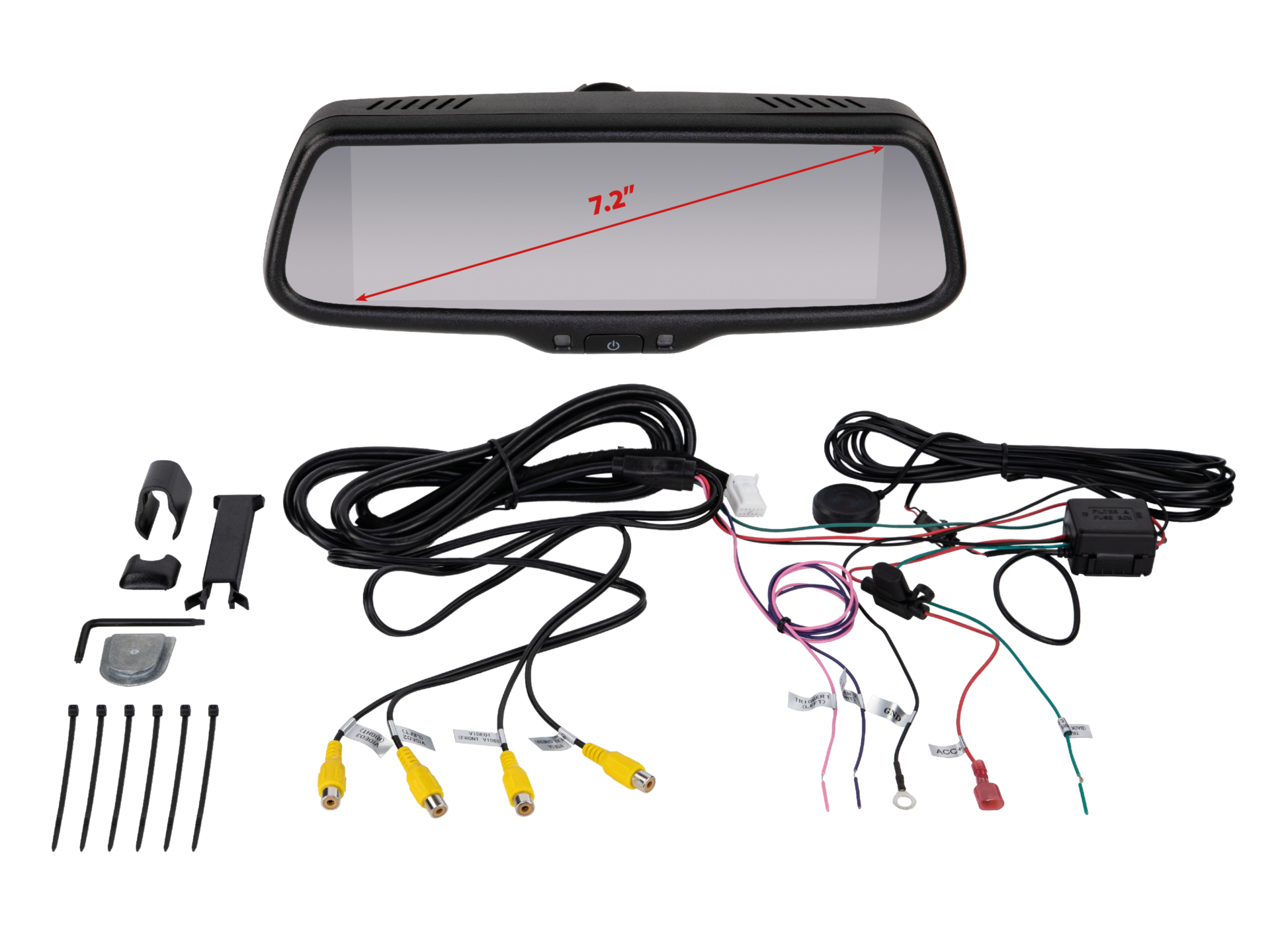

Spiegelmonitor 7.2″ im OEM Design / 4 Video Eingänge / extrem helles Display

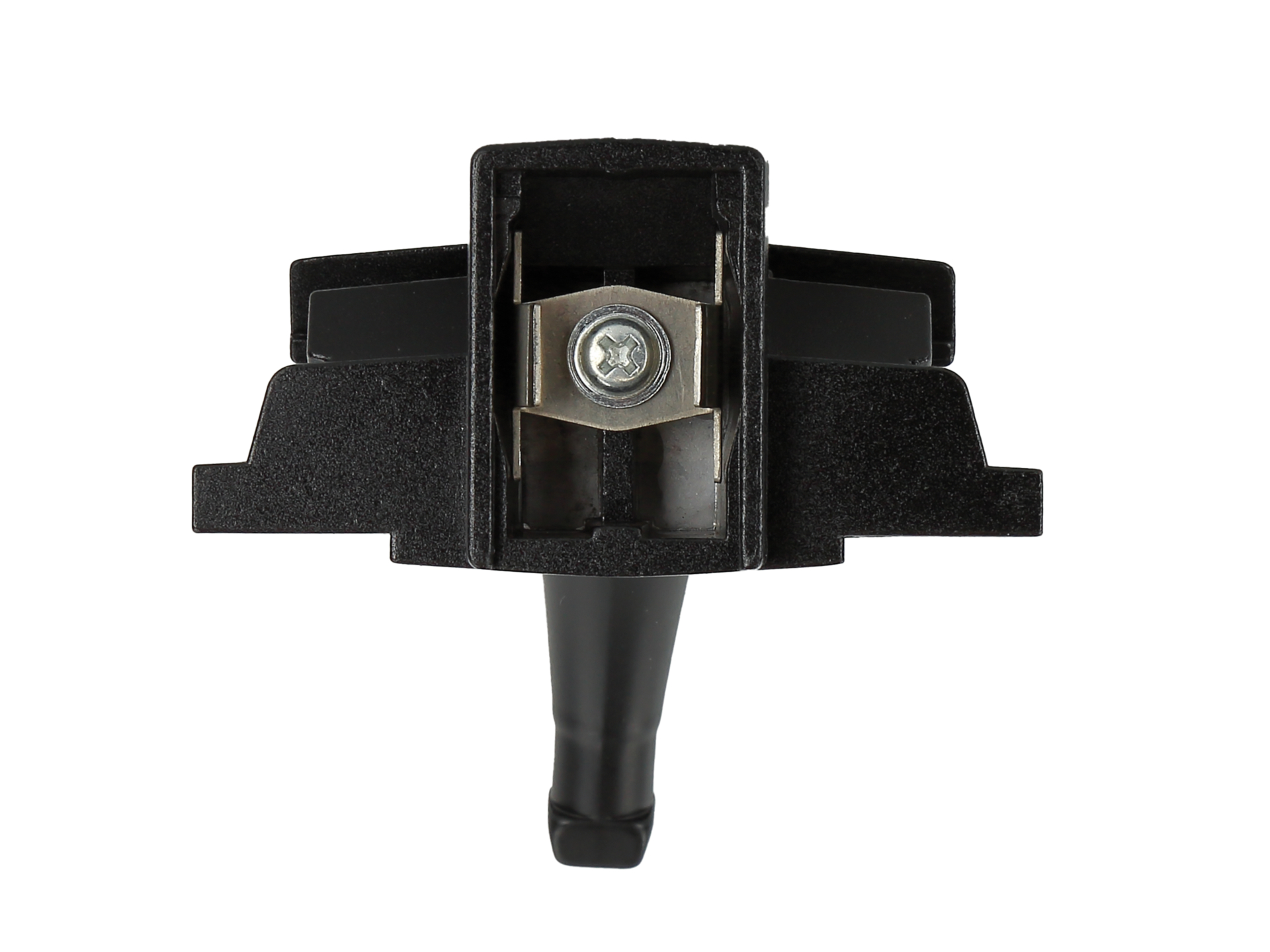

Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault
Hinweis:
Monitor:
Artikel mit geändertem Funktionsumfang
Anschluss:
gelb: +12V Dauerstrom Klemme 30 laststabil abgesichert
rot: +12V Zündungsstrom Klemme 15 laststabil abgesichert
schwarz: Masse/GND karosserie direkt
rosa/grün/violett: +12V Trigger Videoumschaltung Frontkamera/Seitenkameras
Video In: 4 x Cinch(f) gelb
Zur Störungsvermeidung empfohlen:
Anschluss > gleicher Massepunkt und Spannungsversorgung für Monitor und Kameras
Fahrzeugspezifische Monitorhalterung im Lieferumfang enthalten
Kamera:
acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren
Anschluss Kamera:
rot : +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
Für folgende Fahrzeuge geeignet:
Mercedes
Mercedes Citan (W415) 01/2012 – 08/2021
Renault
Renault Kangoo (W) 03/2013 – 12/2020
Renault Kangoo Rapid (W) 03/2013 – 05/2021
Renault Kangoo Z.E. (W) 05/2013 – 05/2021
Produktmerkmale Kamera:
Aufbau: Kunststoff mit Metallhalter
Farbe: schwarz
Extras: Orientierungslinien über Jumper / verstellbarer Blickwinkel
Sensor Typ: 1/4″ CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Auflösung: 420 TV lines
Linsenwinkel: diagonal 140°

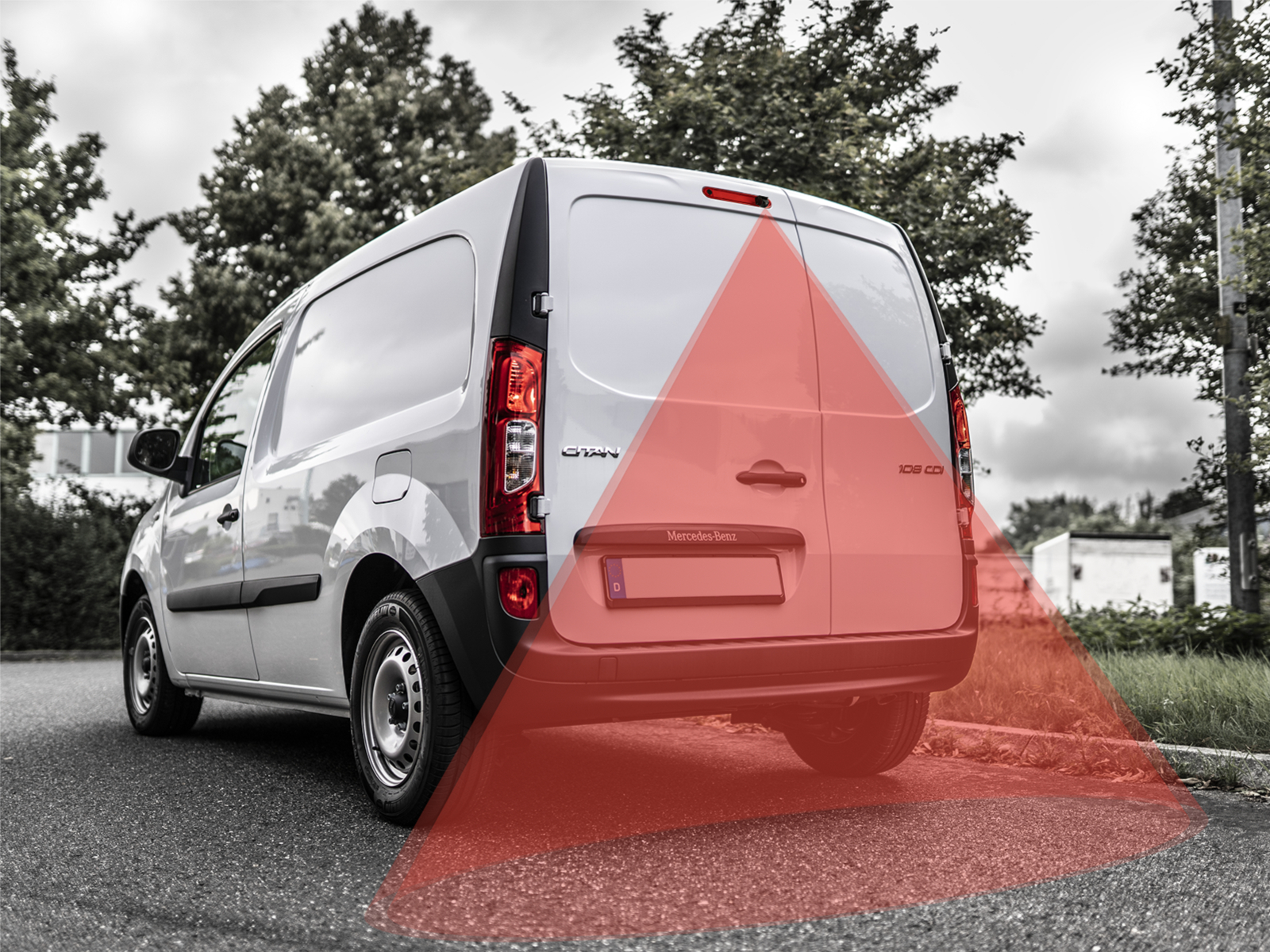

Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
Bertiebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 60mA
Betriebstemperaturbereich: -30°C – 75°C
Aufbewahrungstemperatur: -40°C – 80°C
Abmessungen: OEM Bremslicht
Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
1 Jumper
Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video
Produktmerkmale Monitor:
Aufbau:Kunststoff mit Metallhalter
Farbe:schwarz
Extras:extrem hell / automatische Helligkeitsregelung für Monitor / automatische Einschaltung über Trigger-Funktion / Führungslinien / Umschaltung der Kameransicht über Taster oder Trigger Funktion
Eingänge:4 x Video > Frontkamera/Seitenkamera/Rückfahrkamera
Auflösung:1280 x 480
Bildformat:16:9
Helligkeit:2000-2600 Lux
Video System: PAL/NTSC (automatische Erkennung)
Versorgungsspannung:12Volt Gleichspannug
Stromaufnahme:max. 800mA
Betriebstemperaturbereich:-20°C bis +75°C
Aufbewahrungstemperatur:-40°C bis +85°C
Abmessungen:L / B / H / 270mm / 85mm / 50mm (ohne Halter)
Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315

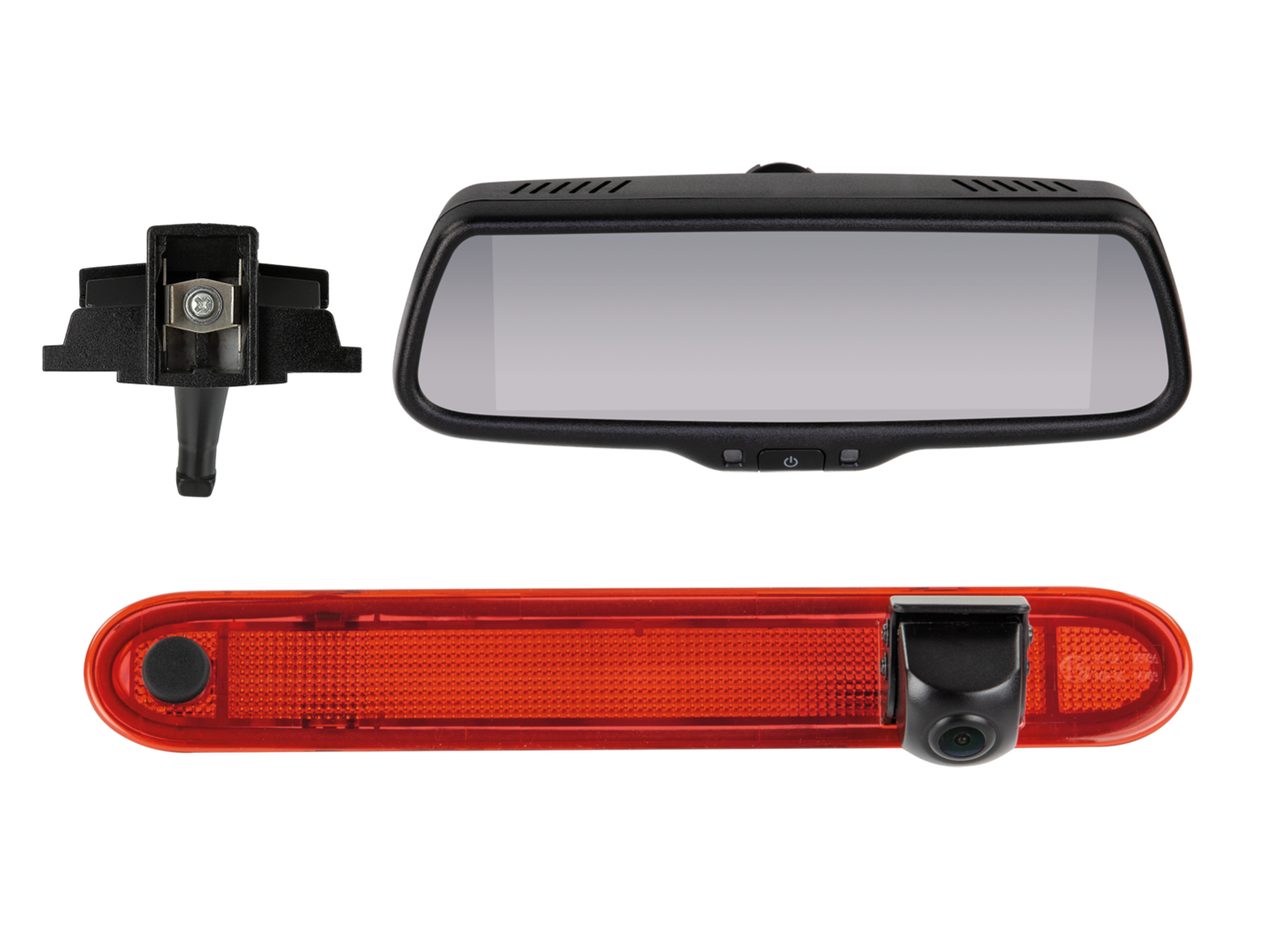

Lieferumfang Kit:
Rückfahrkamera Mercedes Citan/Renault Kangoo: 771190-9001
Spiegelmonitor 7.2″ 4x Video Eingang extrem hell: 771000-6513
Fahrzeugspezifischer Halter Spiegelmonitor Mercedes/Renault: 771000-6952
