Rückfahrkamera adapter für Fiat Ducato Serie 8 ab 2021

Rückfahrkamera adapter für Fiat Ducato Serie 8 ab 2021

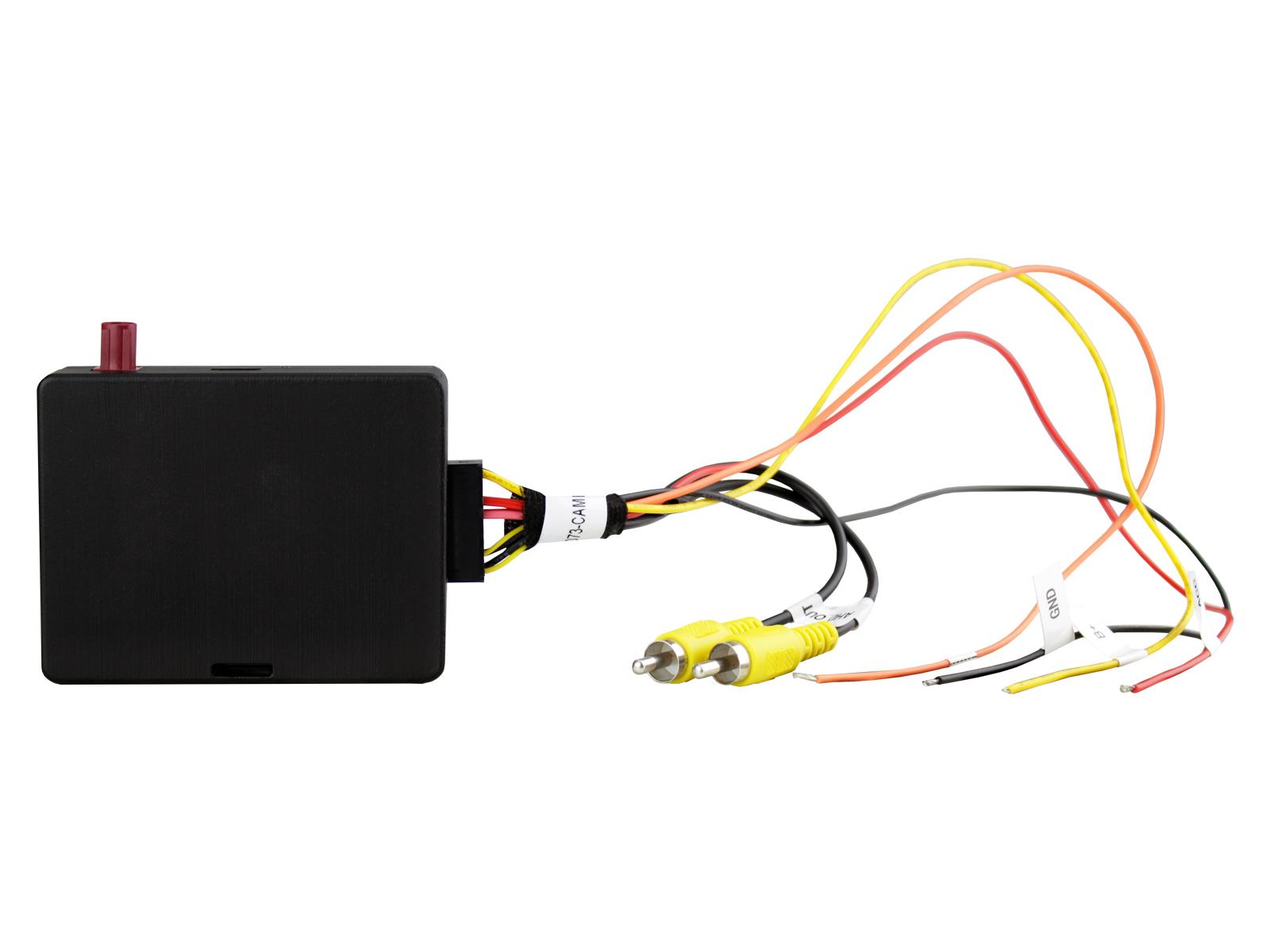

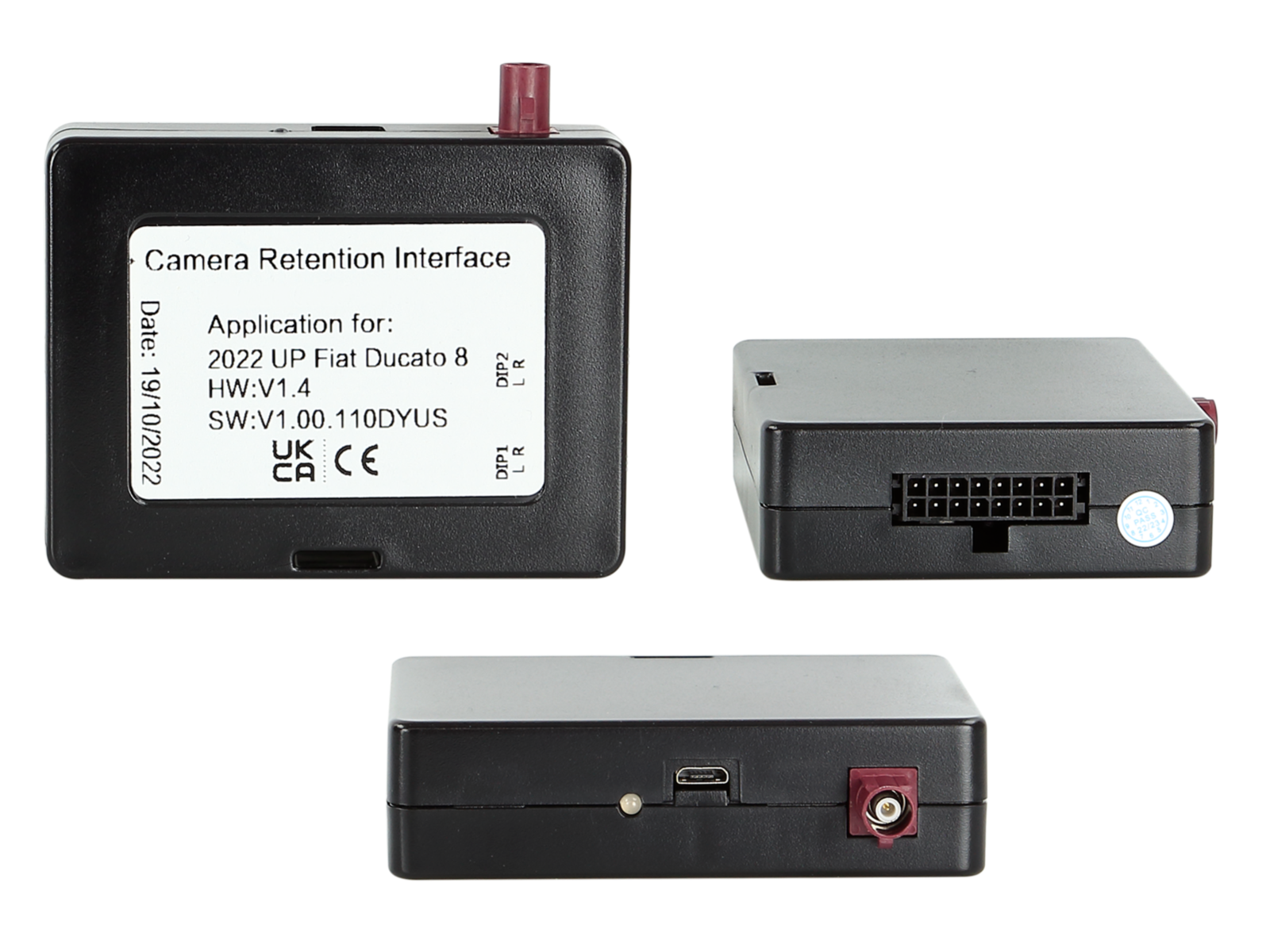

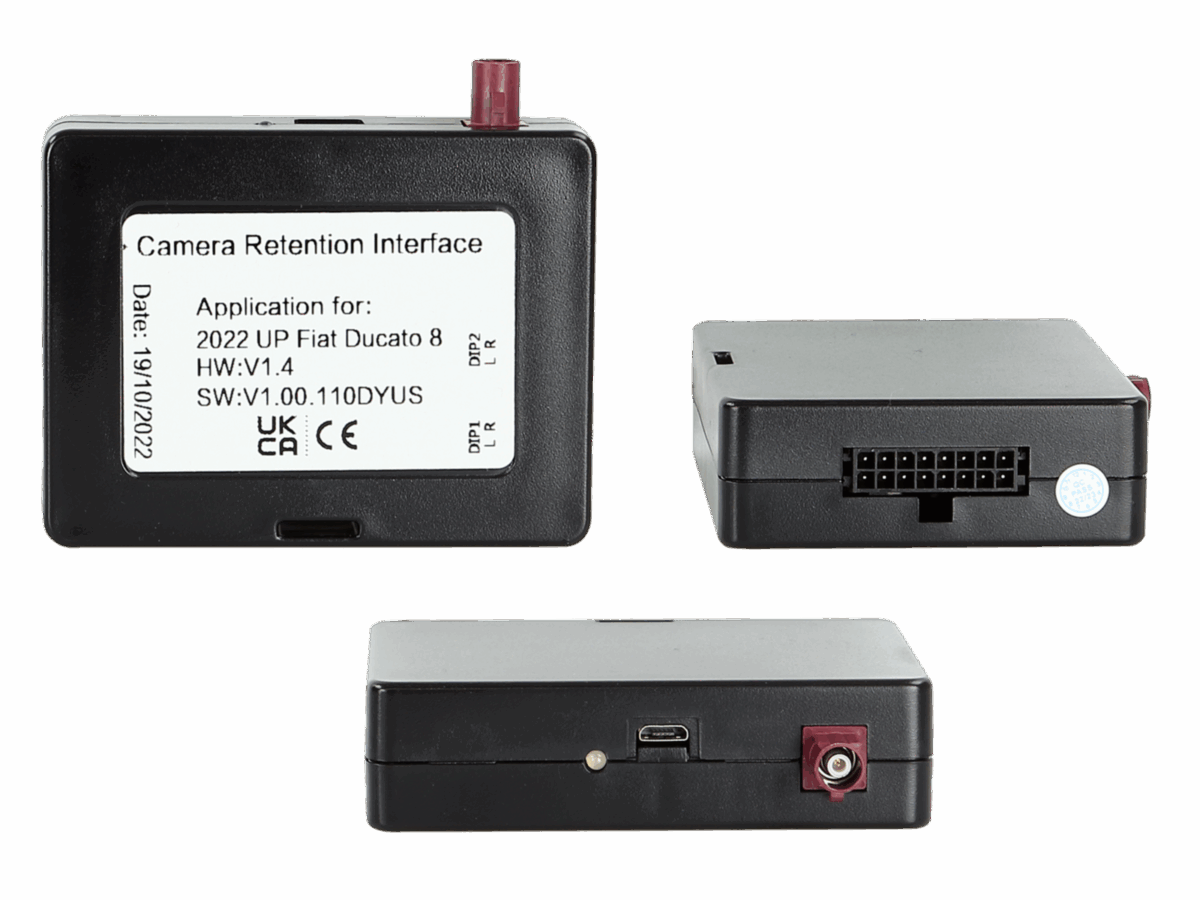

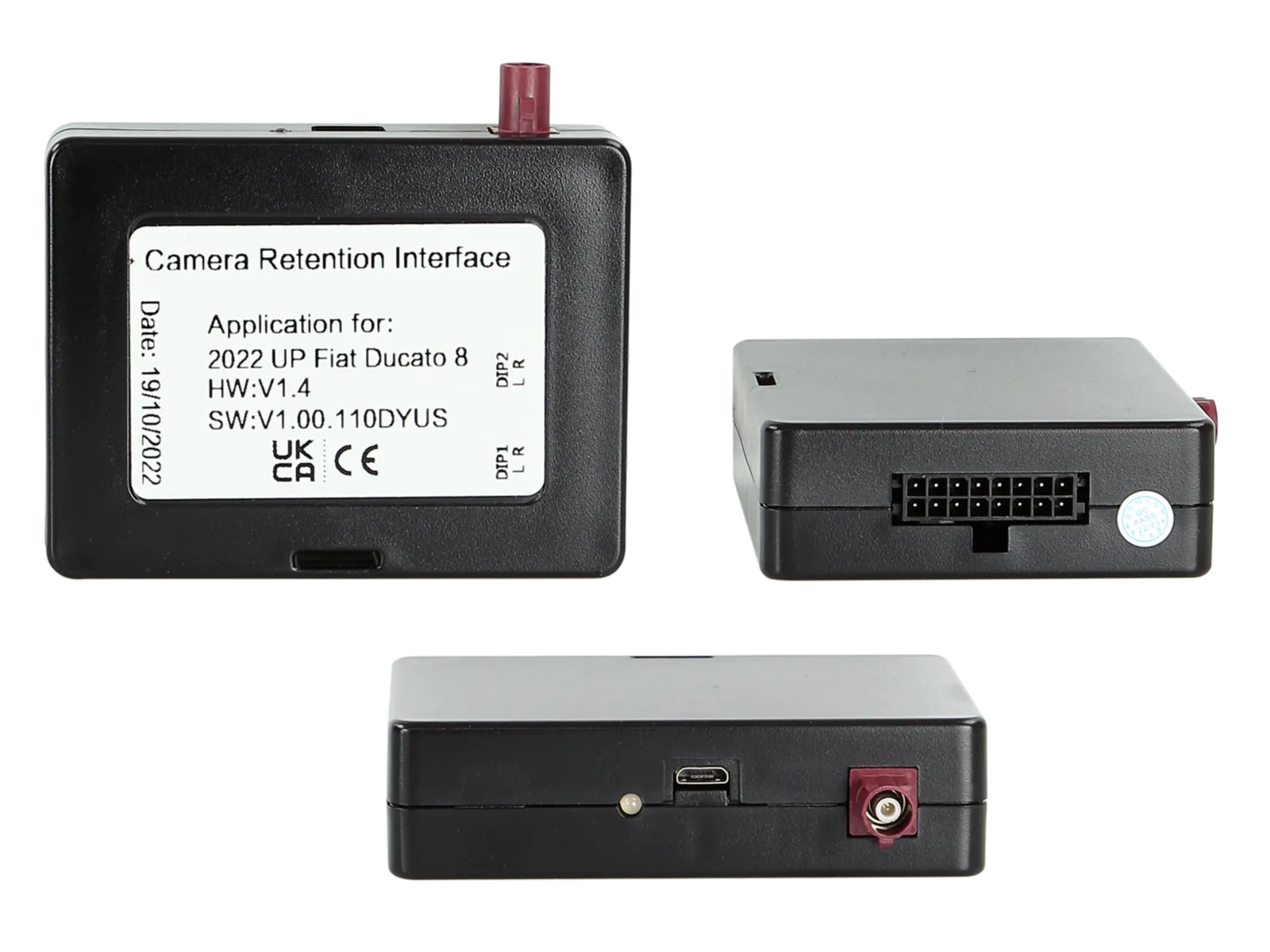

Die CAM-FT1-RT ist eine Rückfahrkamera-Halteschnittstelle, die speziell für den Einsatz auf dem Fiat Ducato Serie 8 ab 2021 entwickelt wurde. Dieses einfach zu installierende Plug-and-Play-Produkt ermöglicht es Benutzern, das werkseitig installierte Kamerasystem weiter zu verwenden beim Einbau einer Aftermarket-Headunit in ihr Fahrzeug. Dieses Produkt wird zwischen dem neuen Aftermarket-Gerät und den Originalanschlüssen der Haupteinheit angeschlossen, um die Beibehaltung der Original-Rückfahrkamera zu unterstützen.

Fahrzeugkompatibilität:

• Fiat Ducato (ZAF 250) (8er) ab 2021

Anschluss: lose Kabel
Anschluss: OEM Kamera Fakra(D) > Cinch(m) gelb

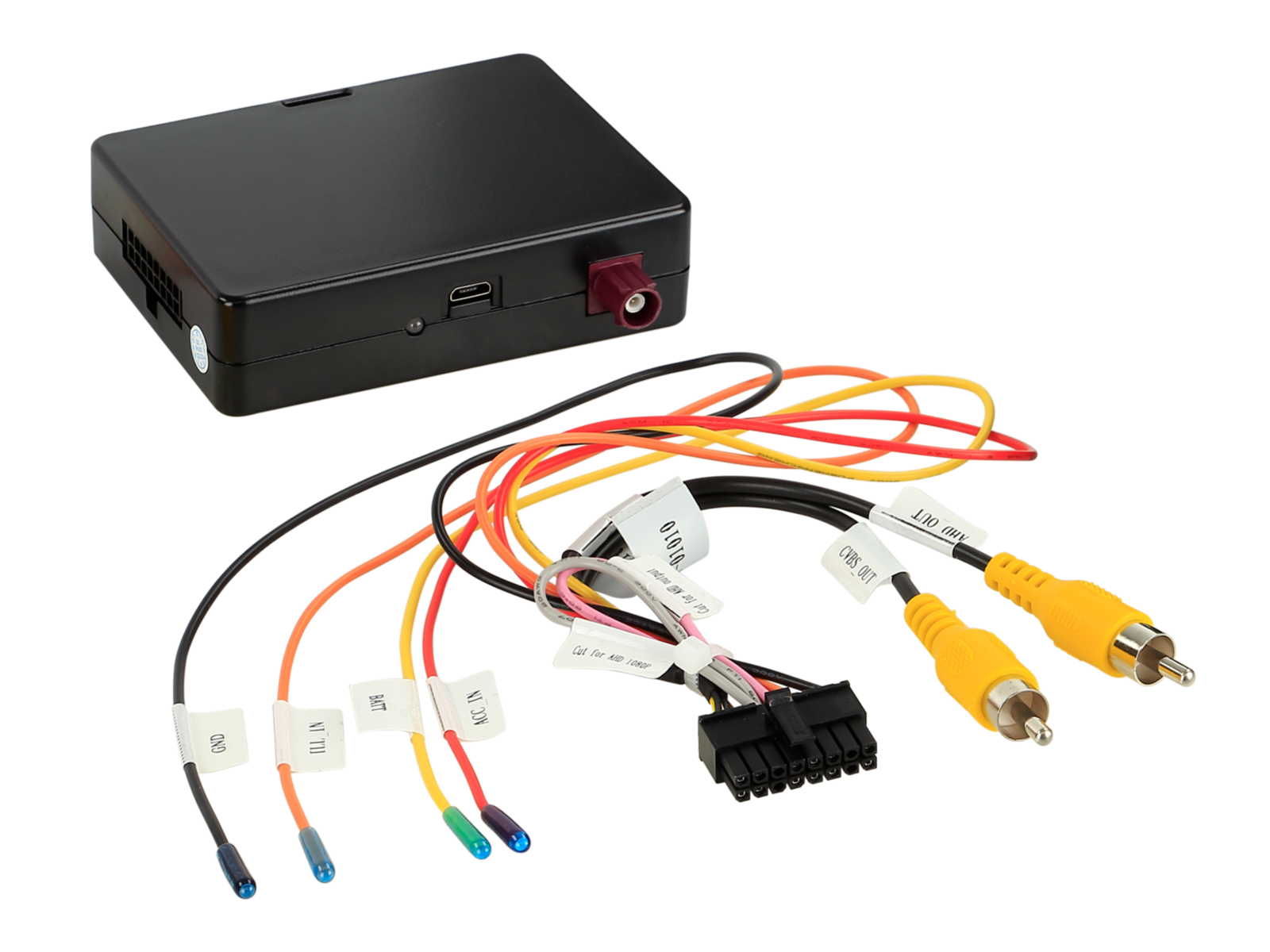

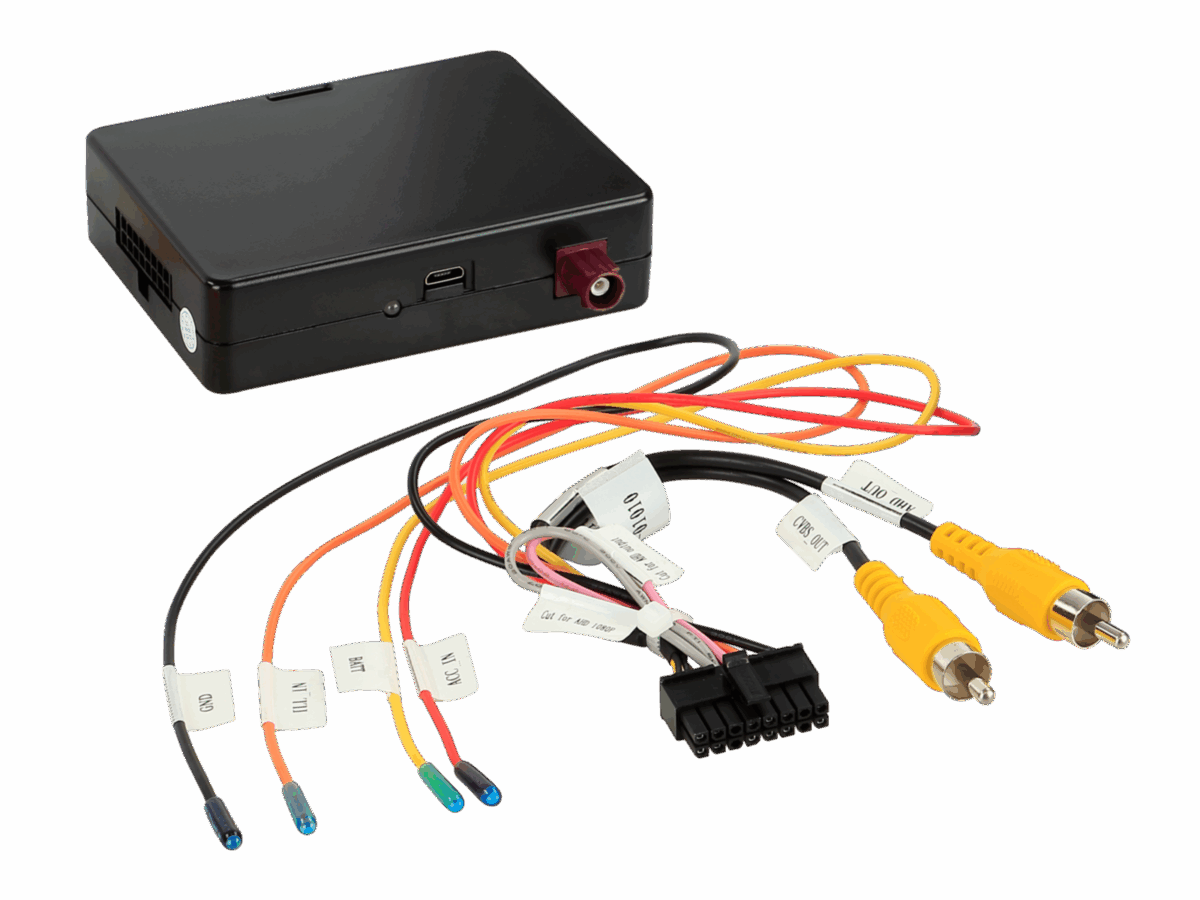

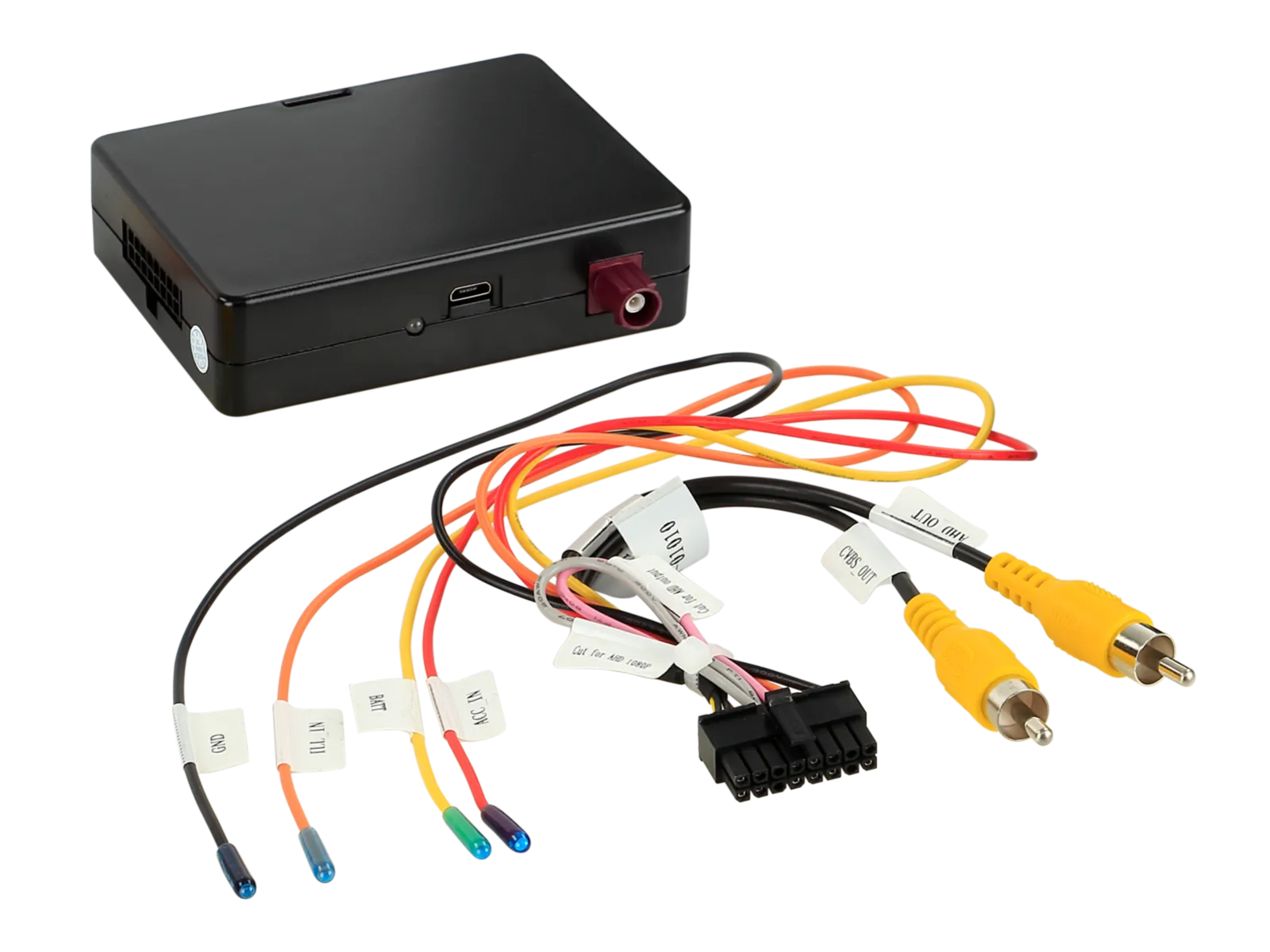

Anschluss:

• gelb: +12V Dauerstrom Klemme 30 abgesichert
• rot: +12V Zündungsstrom Klemme 15 abgesichert
• schwarz: Masse Klemme 31
• orange: +12V Beleuchtung Klemme 58 abgesichert für AHD Funktion

Kamerasignal:

• Cinch(m) gelb > CVBS

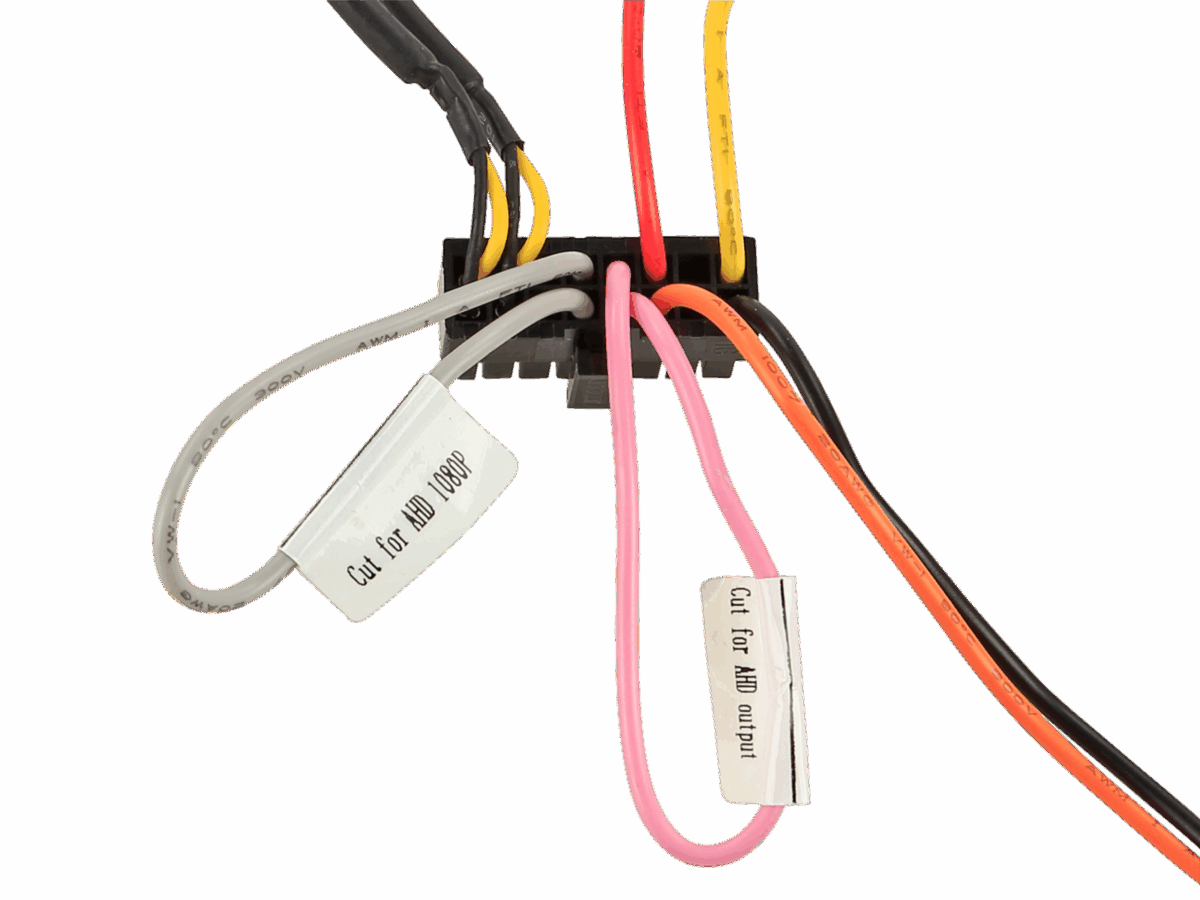

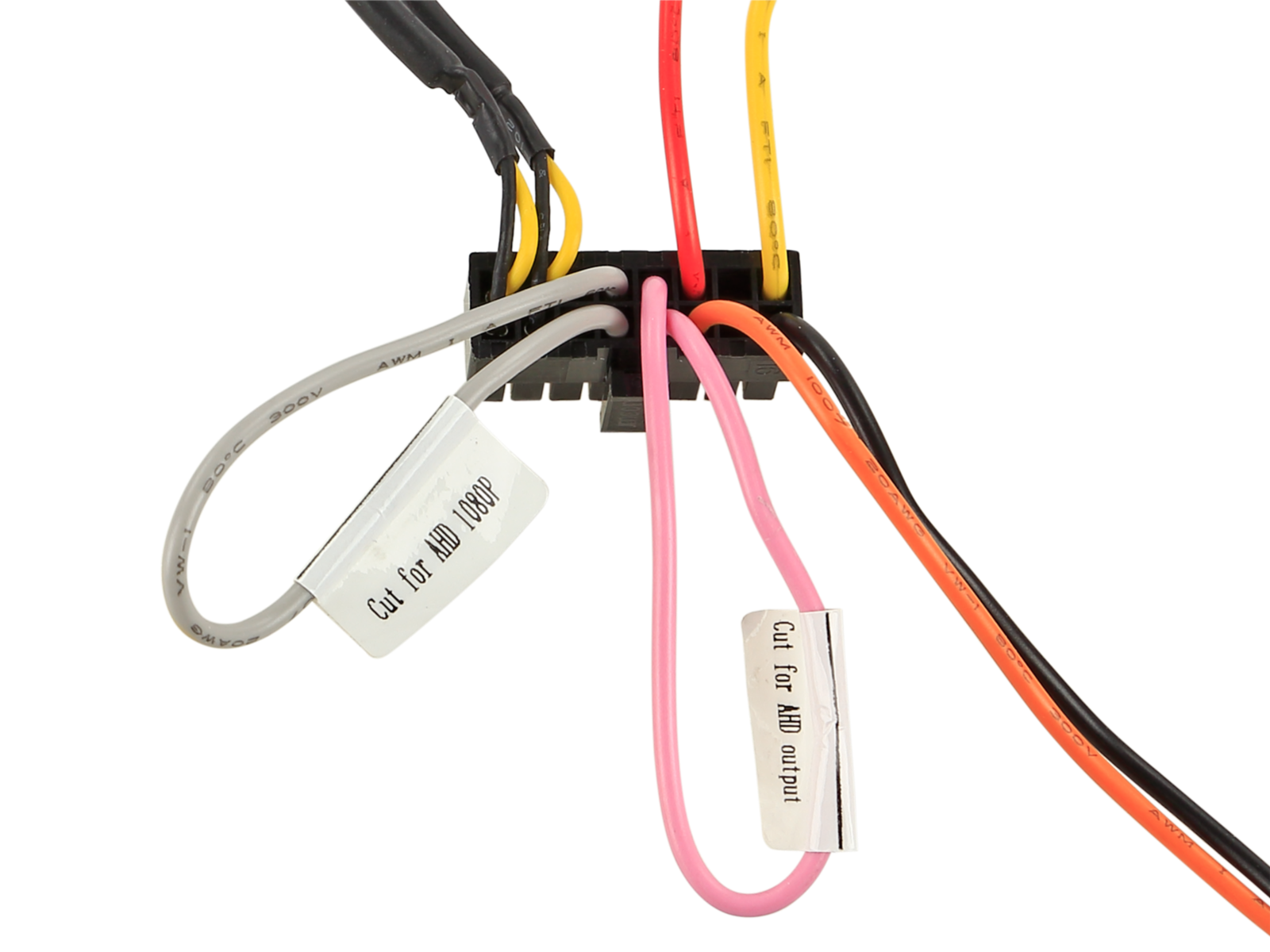

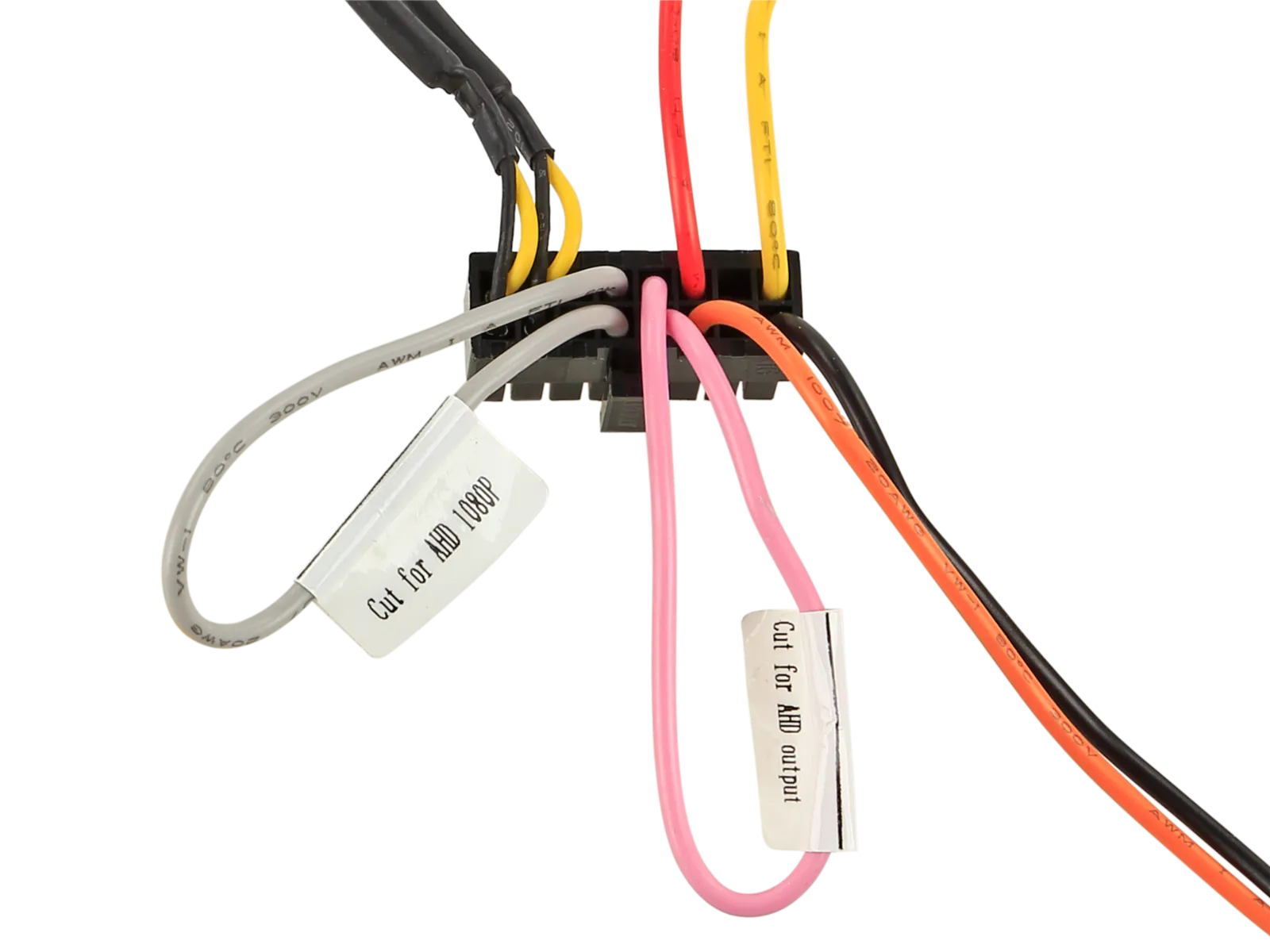

• Cinch(m) gelb > AHD Funktion Brücken rosa trennen
• Cinch(m) gelb > AHD 1080P Funktion Brücke rosa / grau trennen

Dokumente

99575_Montageanleitung_2.pdf

99575_Montageanleitung.pdf
