Rückfahrkamera Adapter Toyota OEM Kamera 16Pin

Rückfahrkamera Adapter Toyota OEM Kamera 16Pin

Rückfahrkamera Adapter Toyota

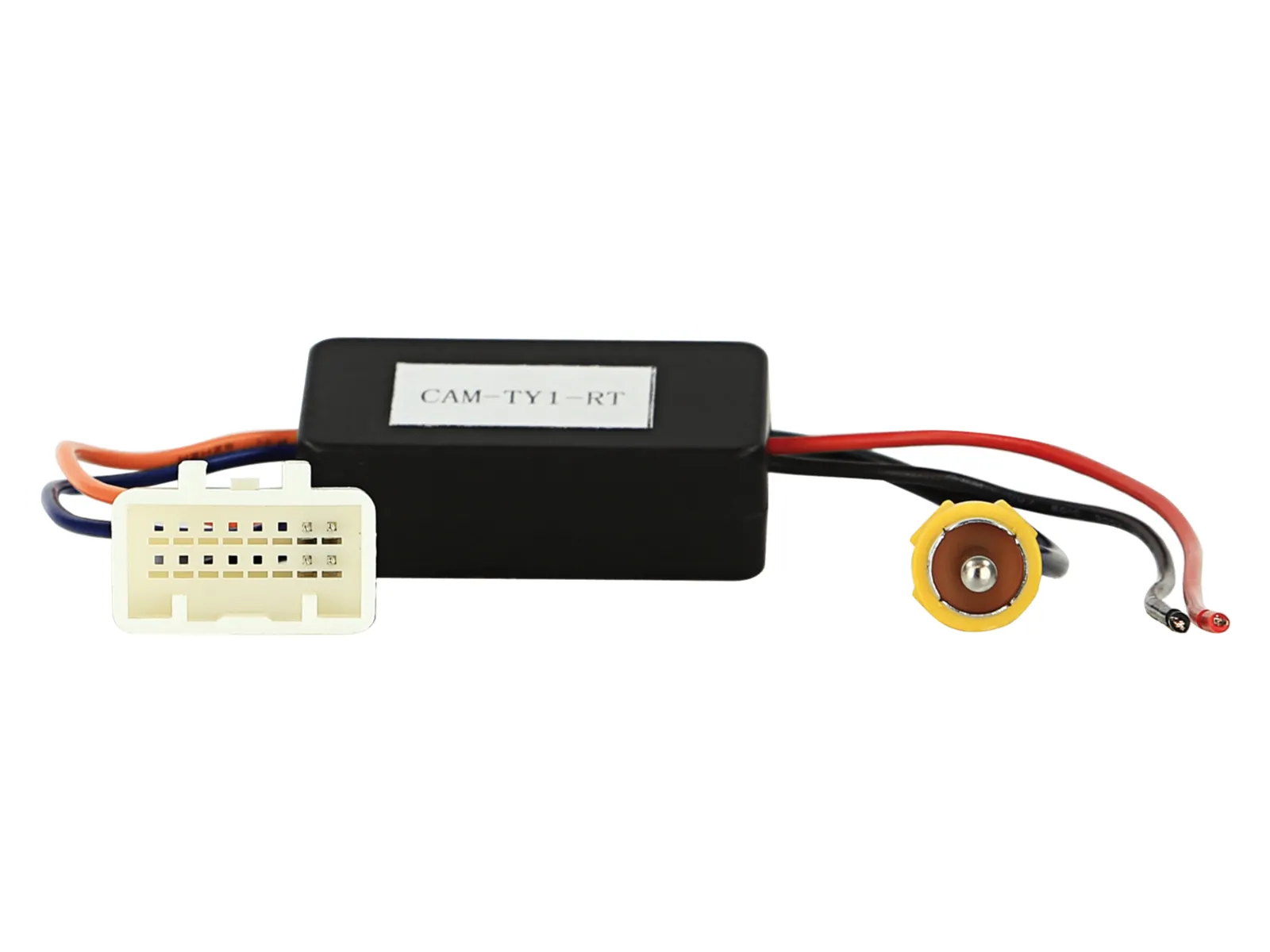

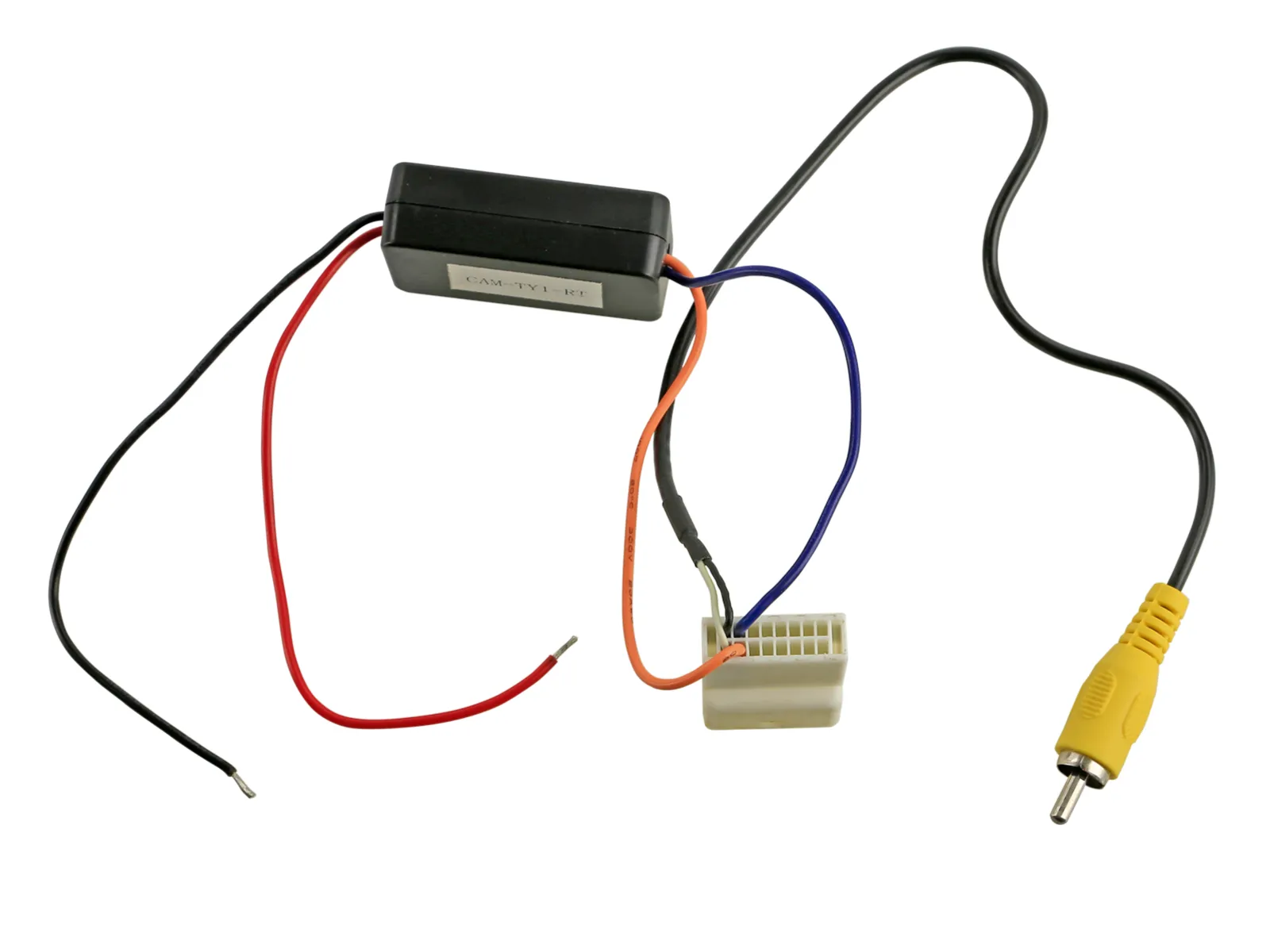

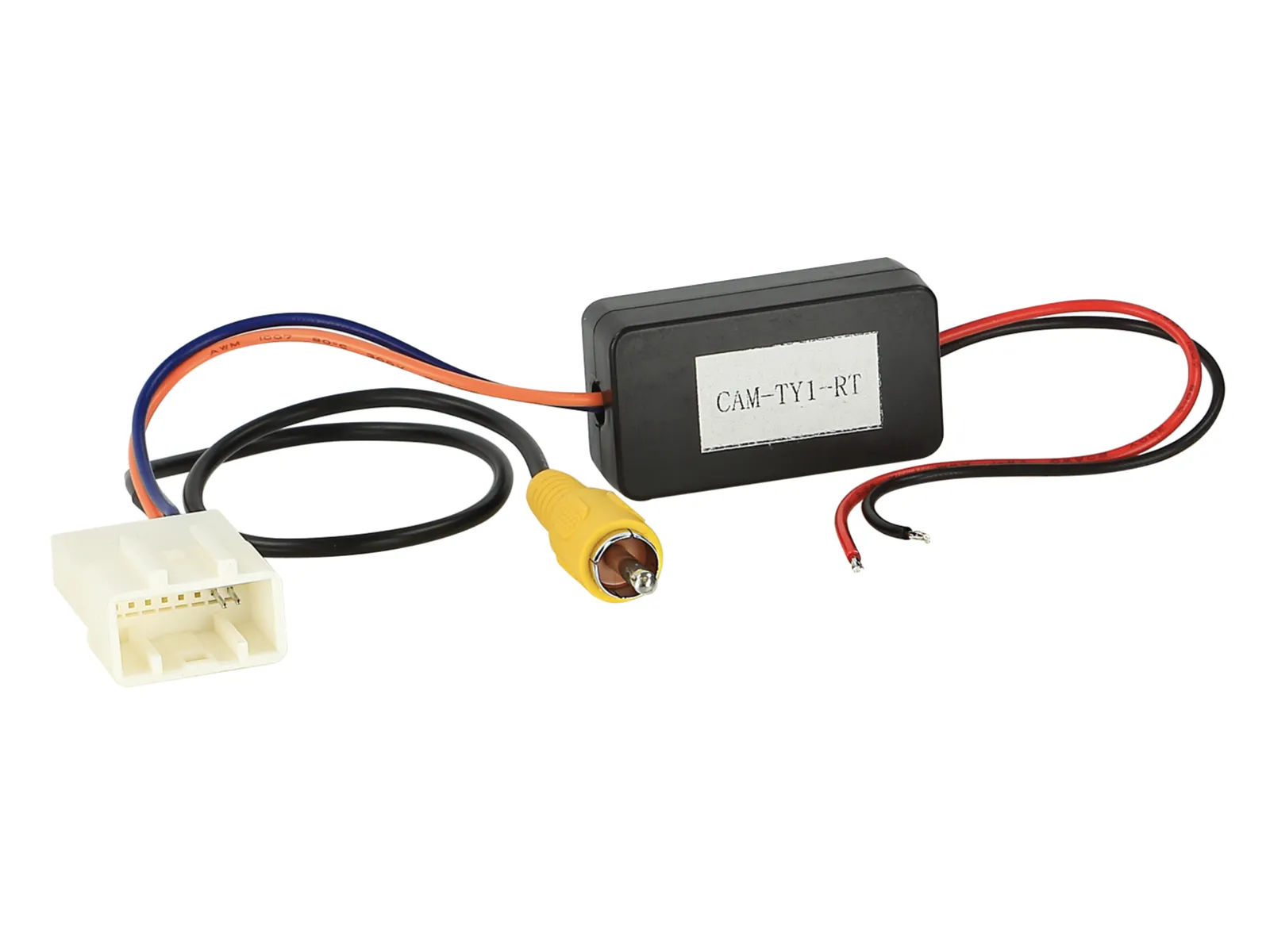

Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.

Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.

Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.

Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.

Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.

Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.


Hinweis:

• Anschluss: 16 Pin Toyota Stecker

• Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Kameraeingang

• Fahrzeuge mit OEM Rückfahrkamera

Anschluss:

• rot: +12V Rückfahrsignal abgesichert
• schwarz: Masse Klemme 31
• Kameraspeisespannung: +6V
• +6V Speisespannung > vor Installation auf richtige Belegung mit Werksgerät durch Messen prüfen

Für folgende Fahrzeuge:

• Toyota Auris (E15) 03/2010 – 01/2013

• Toyota Camry (XV50) 2014-  2015

• Toyota Fortuner 2014 – 2015

• Toyota Hilux (N25) 2013 – 2015

• Toyota Innova 2014 – 2015

• Toyota Prado 2014 – 2015


Allgemeine Installationshinweise:

Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
