Rückfahrkamera Ford Transit 2006-2014

Rückfahrkamera Ford Transit 2006-2014

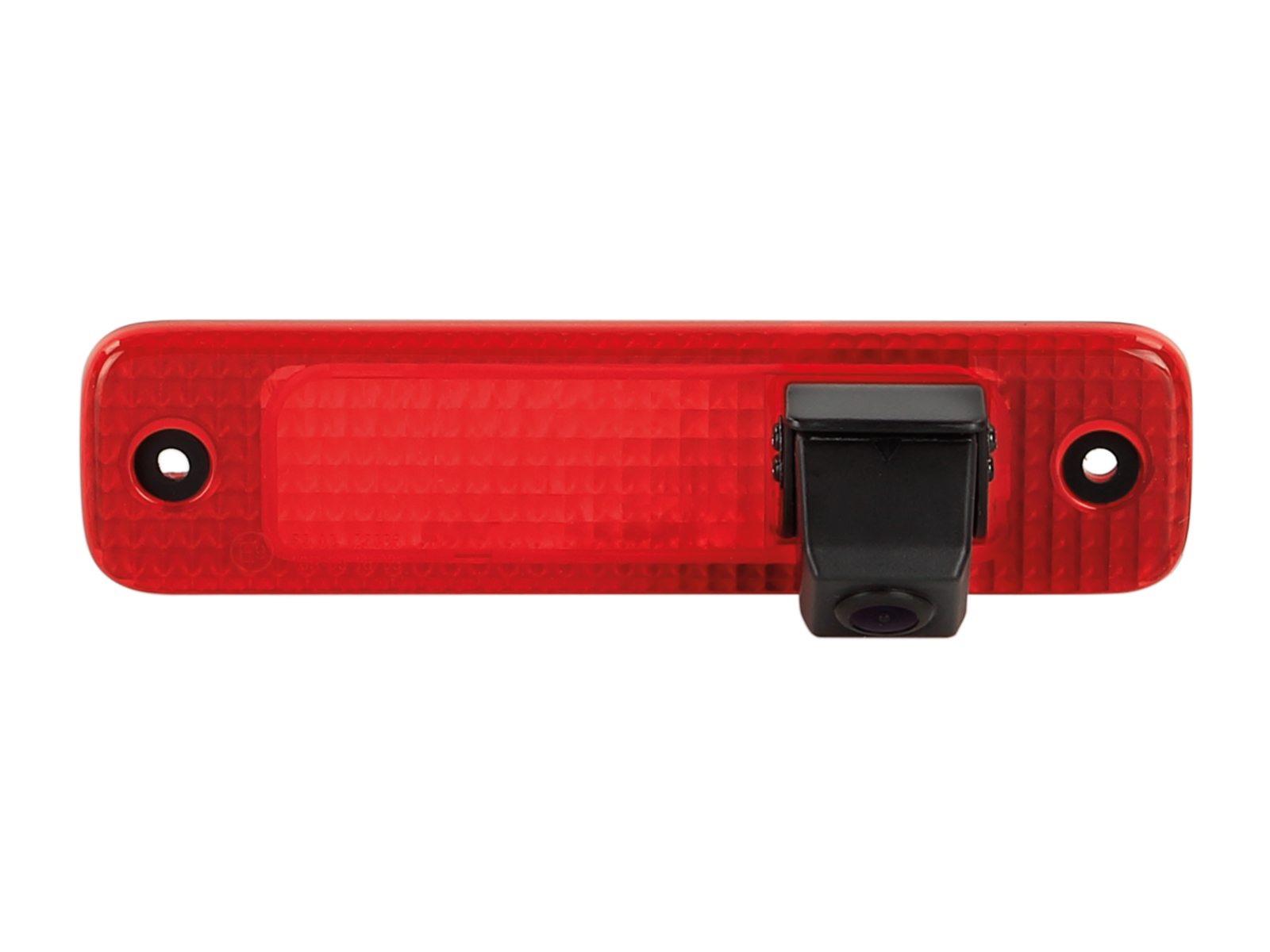

Rückfahrkamera

• Ford Transit New Line (FDF6) 07/2006 – 02/2008
• Ford Transit Kombi (FDE6) 07/2006 –03/2014
• Ford Transit Tourneo (FSE6) 07/2006 – 03/2014
• Ford Transit Euroline (FZE6) 07/2006 – 03/2014
• Ford Transit Nugget (FBE6) 07/2006 – 03/2014

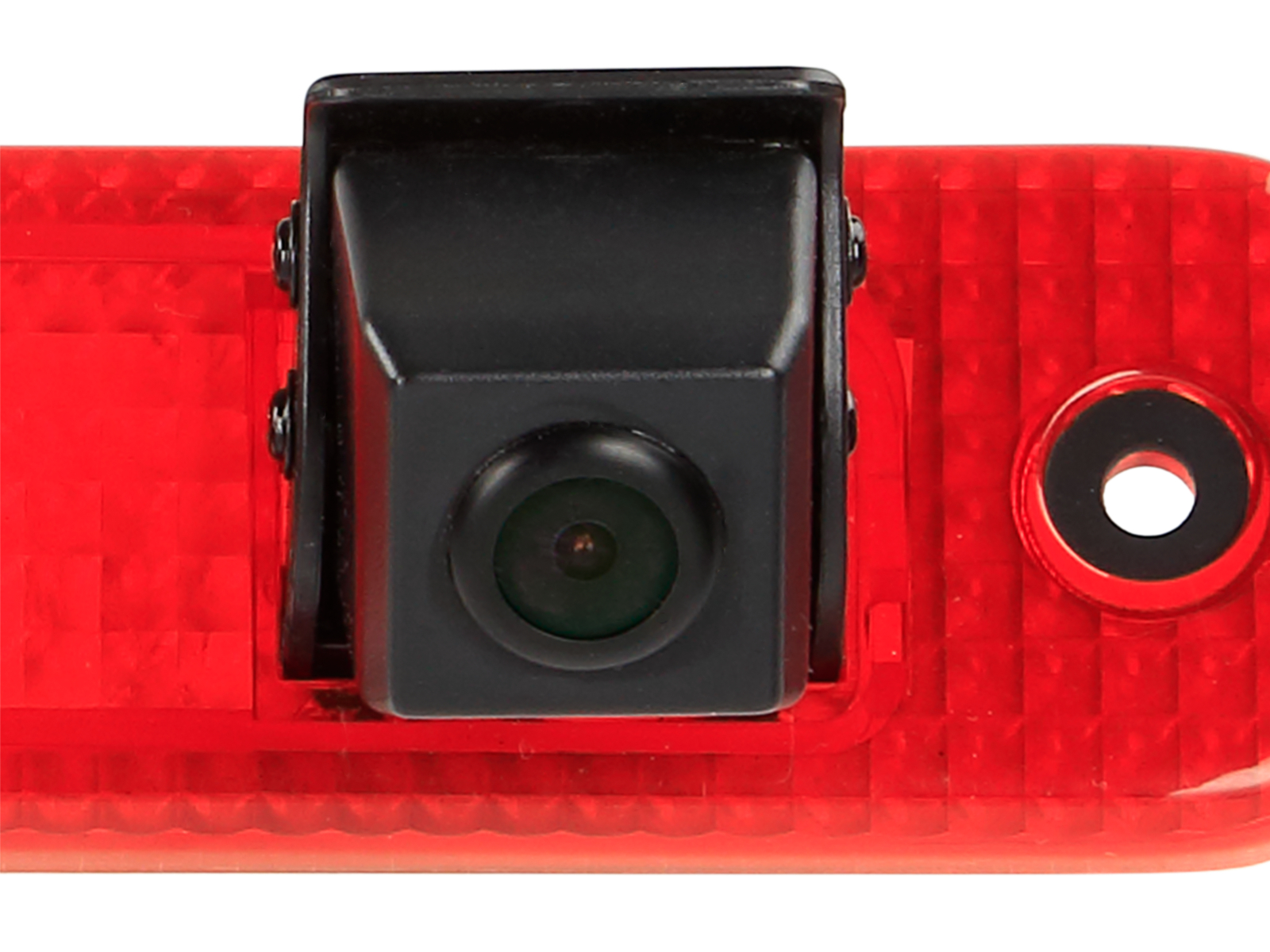

Produktmerkmale Kamera:

• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: : Orientierungslinien über Jumper, Blickwinkel verstellbar
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 2,1mm
• Min.Lux: 0,1 Lux
• Auflösung: 600 TV lines
• Blickwinkel: horizontal 115° vertikal 75°
• Staub- und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini Stecker(f) 5.2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 100mA max.
• Betriebstemperaturbereich: -20°C – 70°C

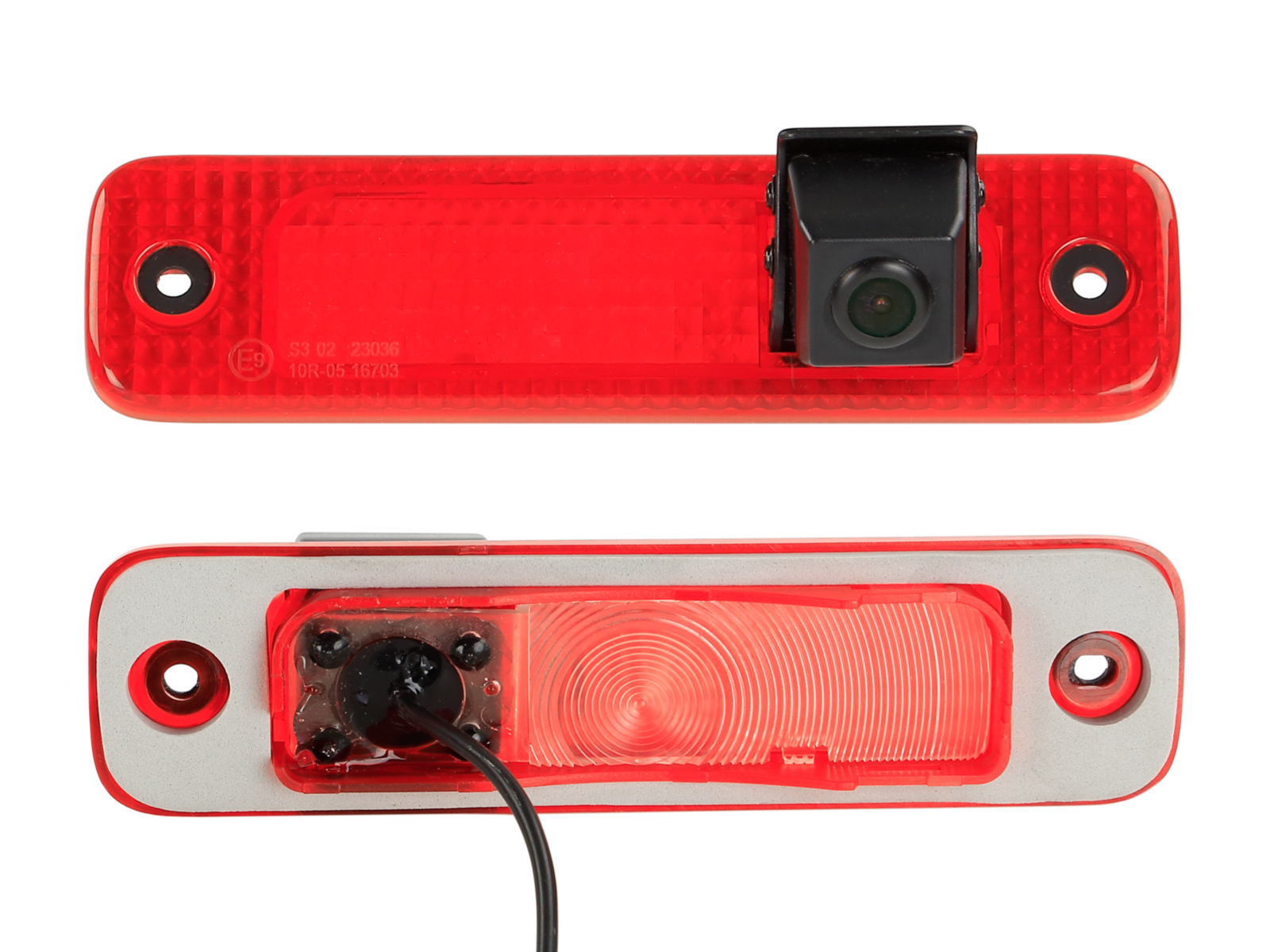

• Abmessungen: siehe OEM Bremsleuchte
• Aussen: 157,5 mm x 40 mm
• Einbaumaß: 105,5 mm
• Lochabstand: 131 mm
• Lochdurchmesser: Ø 5,3 mm

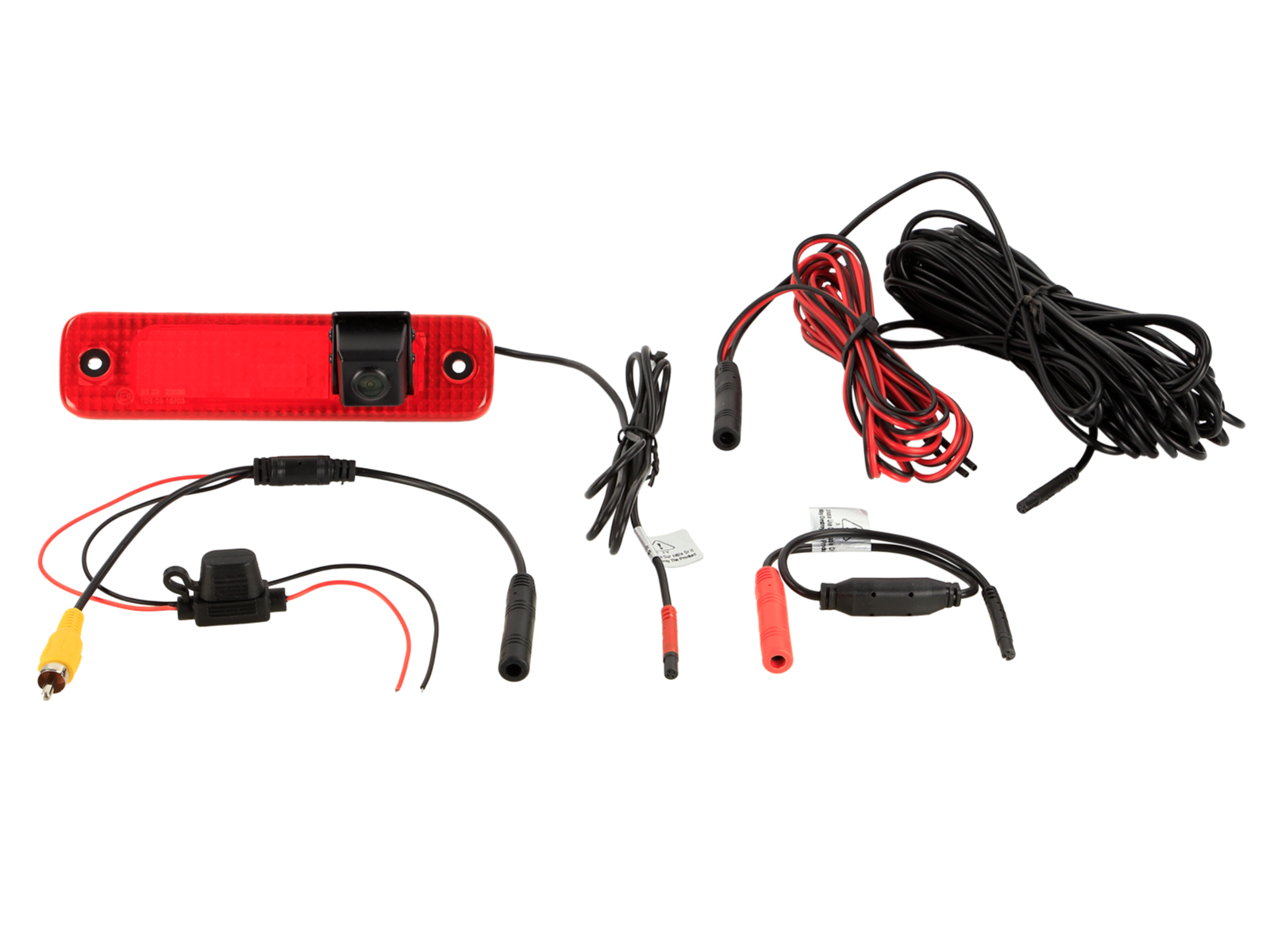

Anschlusskabel an der Kamera:

• 4-Pin Mini-Stecker(f) 5,2 mm mit 1 Jumper

Kabelsatz:

• 10 Meter Verlängerung (m/f) inkl. 300 cm Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse(f) 10 mm und Stecker(m) 5,2 mm
• 20 cm Stromanschlusskabel mit Sicherung und Cinch Videoanschlusskabel

Installationszubehör:

• Kameraanschluss an Interfaces Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315

Hinweis:

Anschluss:

• rot +12V geschaltet laststabil abgesichert
• schwarz Masse/GND Karosserie direkt
