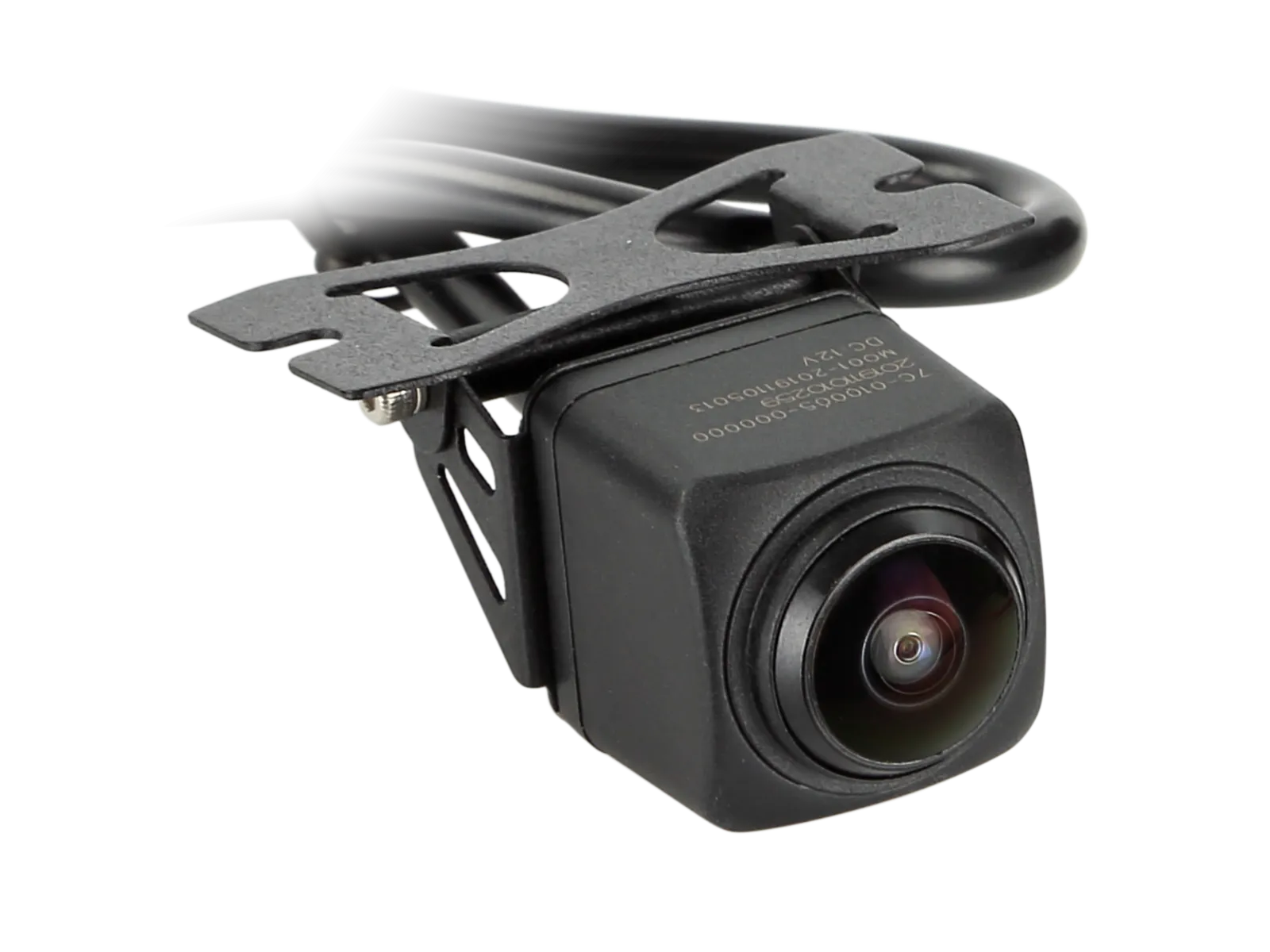

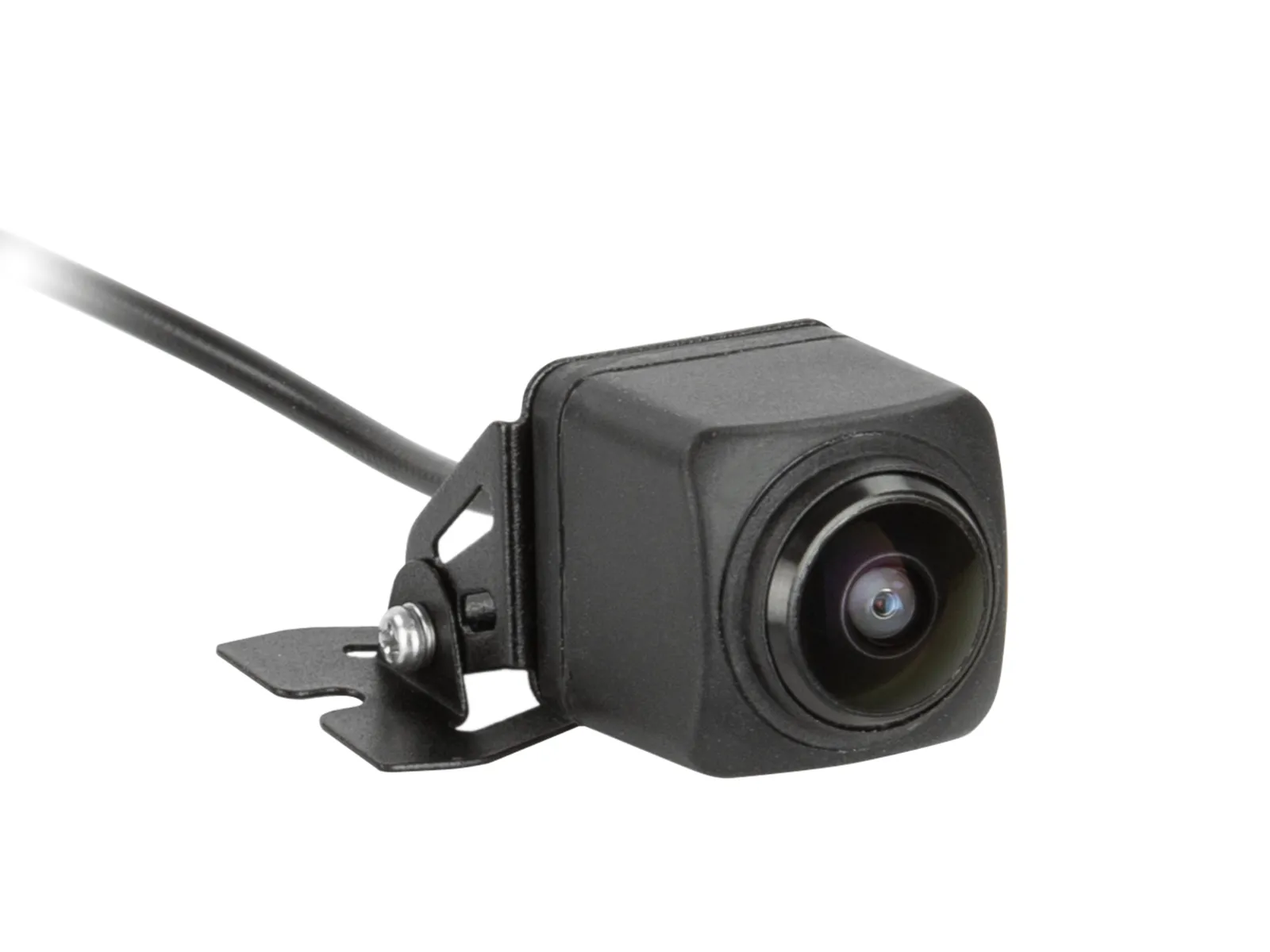

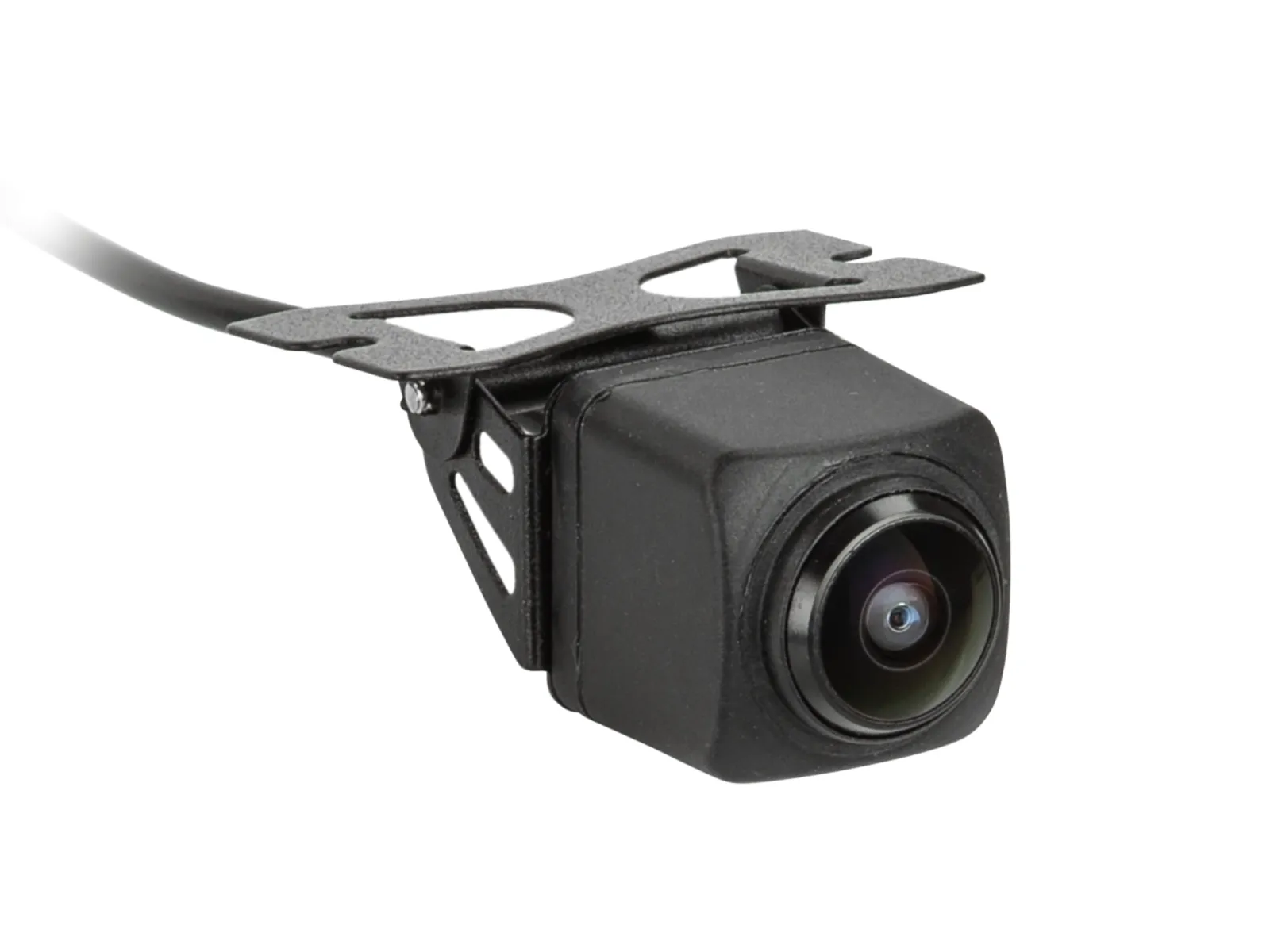

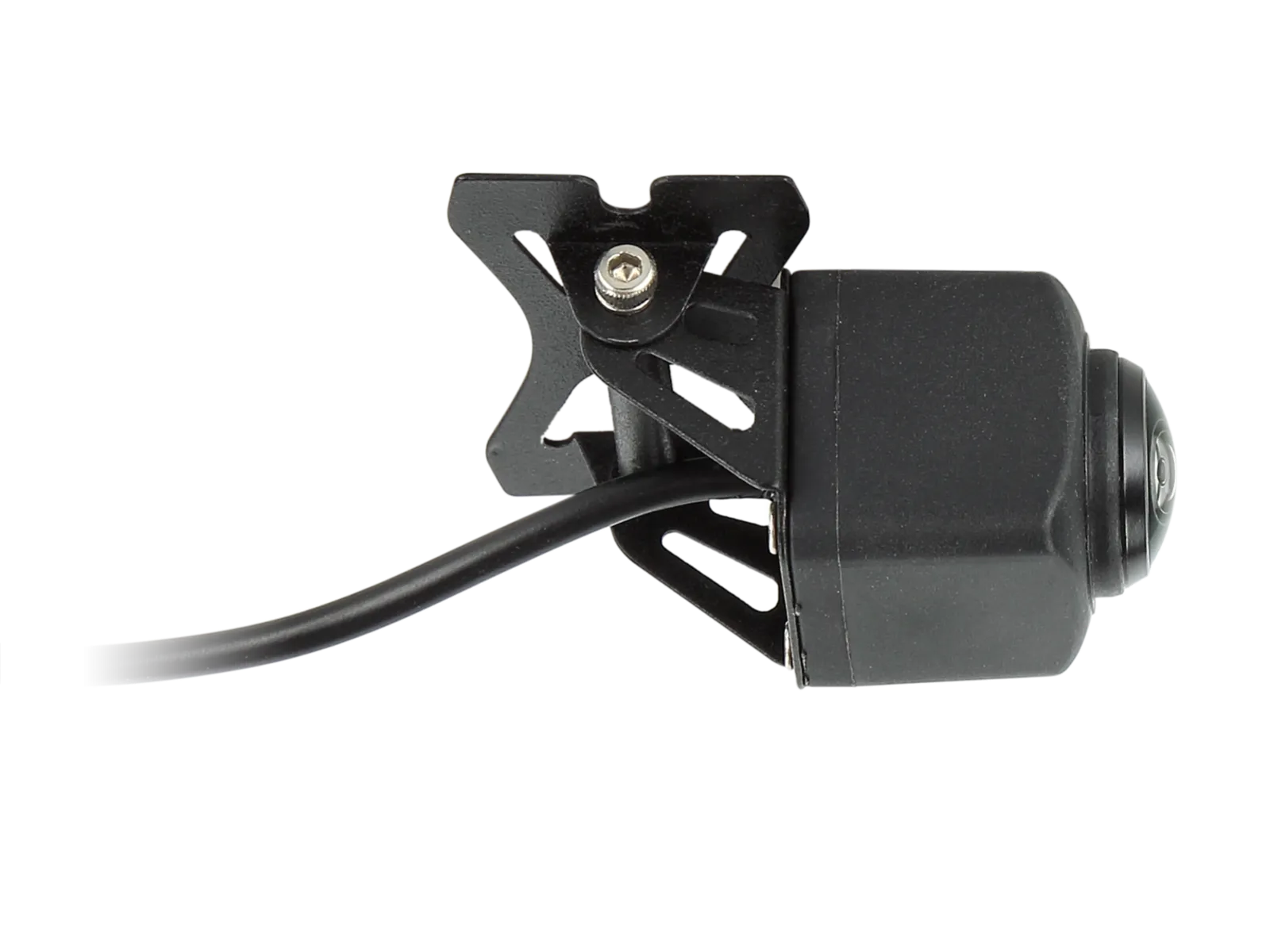

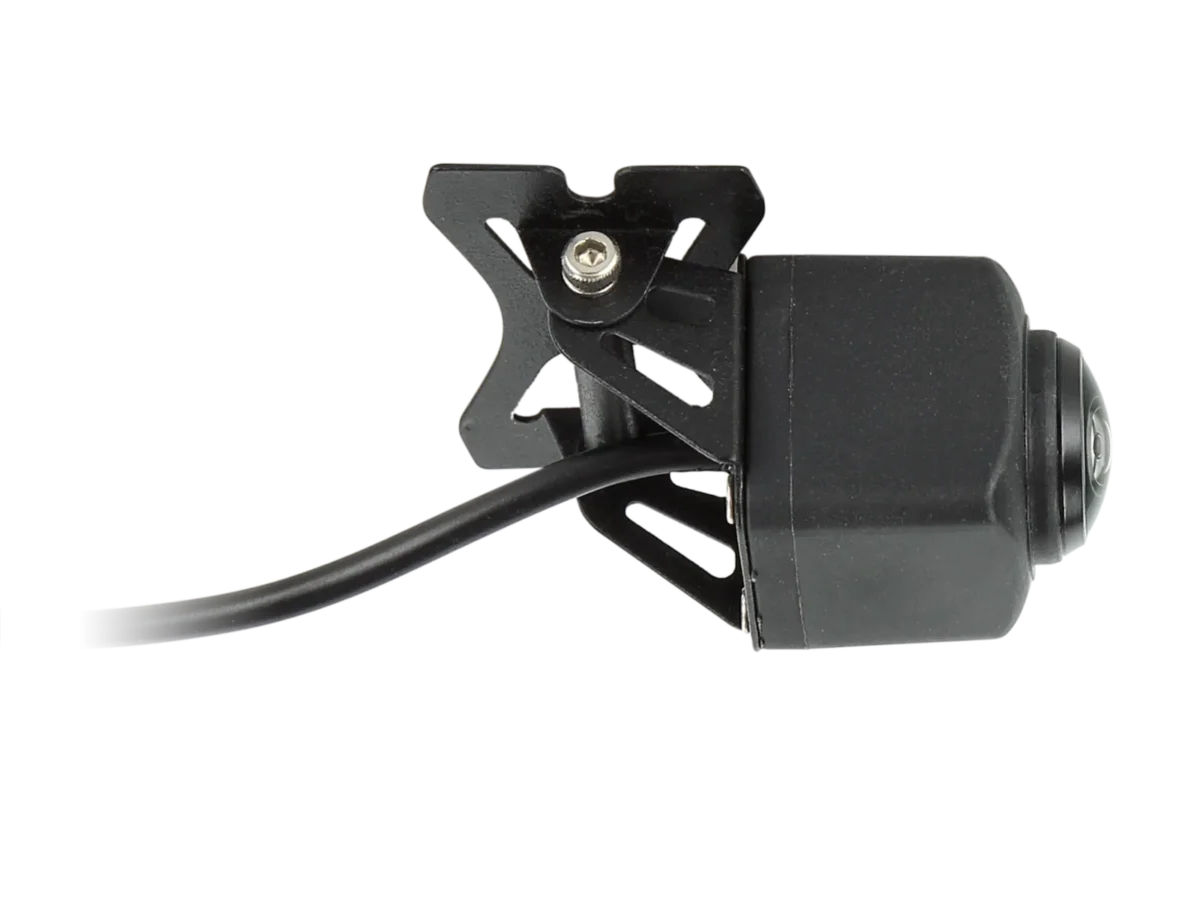

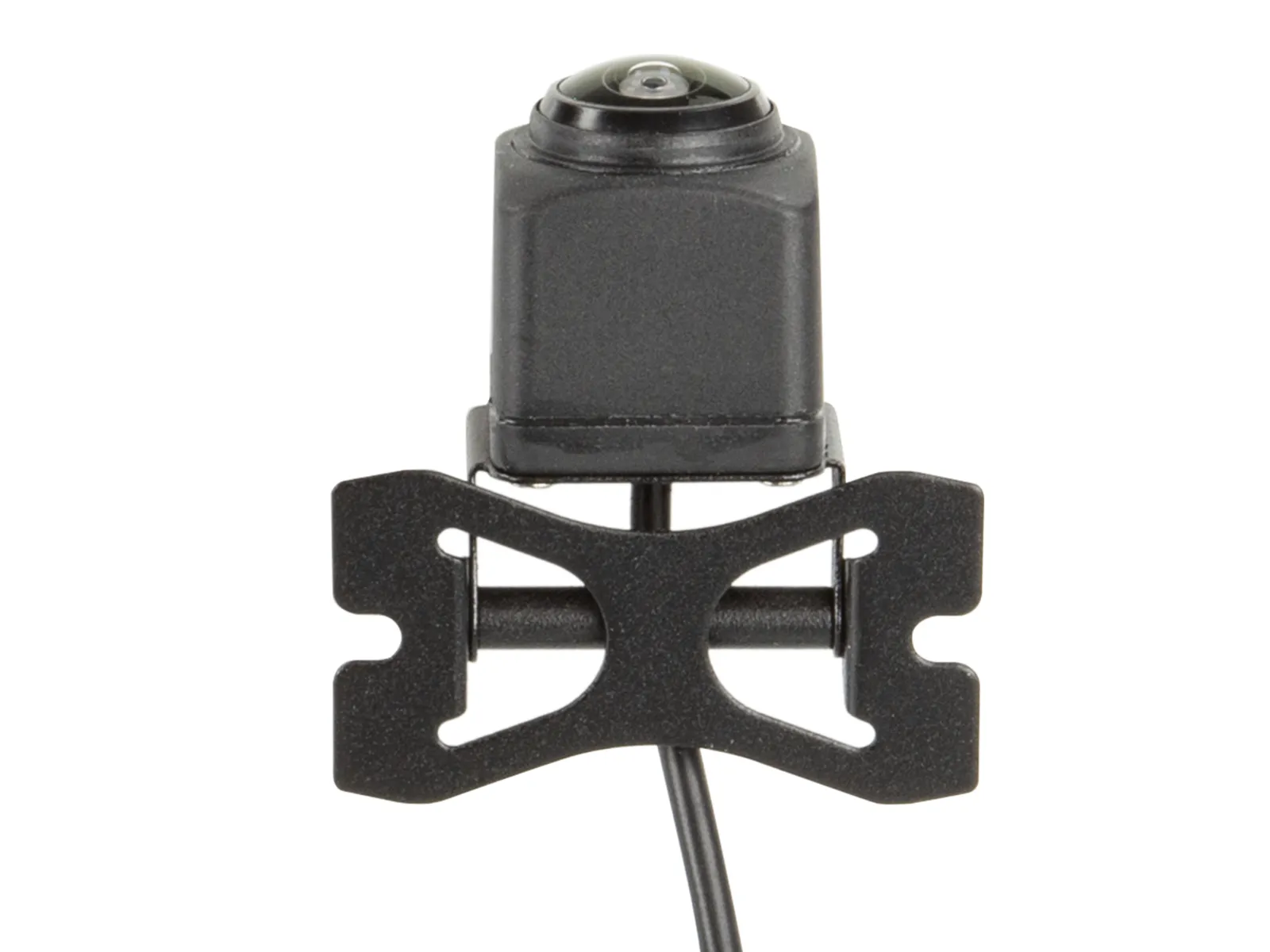

Rückfahrkamera – Frontkamera Unterbau – Anbau 192

Rückfahrkamera – Frontkamera Unterbau – Anbau 192°

Rückfahrkamera universal
Frontkamera universal
Bauform: eckig
Montageart: Unterbau / Anbau
Mit 192° Blickwinkel diagonal / Orientierungslinien / Spiegelungsfunktion

Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V
Anschluss:
Cinch(m) gelb: Video
Jumper:

grün: Orientierungslinien aktivieren/deaktivieren

weiß: Spiegelungsfunktion aktivieren/deaktivieren

rot : +12V geschaltet laststabil abgesichert

schwarz: Karosseriemasse direkt/GND

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit verstellbarem Metallhalter
• Farbe: schwarz
• Extras: 192° Blickwinkel diagonal
• Sensor Typ: 1/4″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 480
• Linse: 1,9mm / F 2.0
• Lux: 0,5 min. Beleuchtung
• Auflösung: 480 TV lines
• Blickwinkel: diagonal 192°
• Blickwinkel: horizontal 194° vertikal 142° +5°
• Staub und Wassergeschützt: IP69
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 23mm / 23mm / 26mm

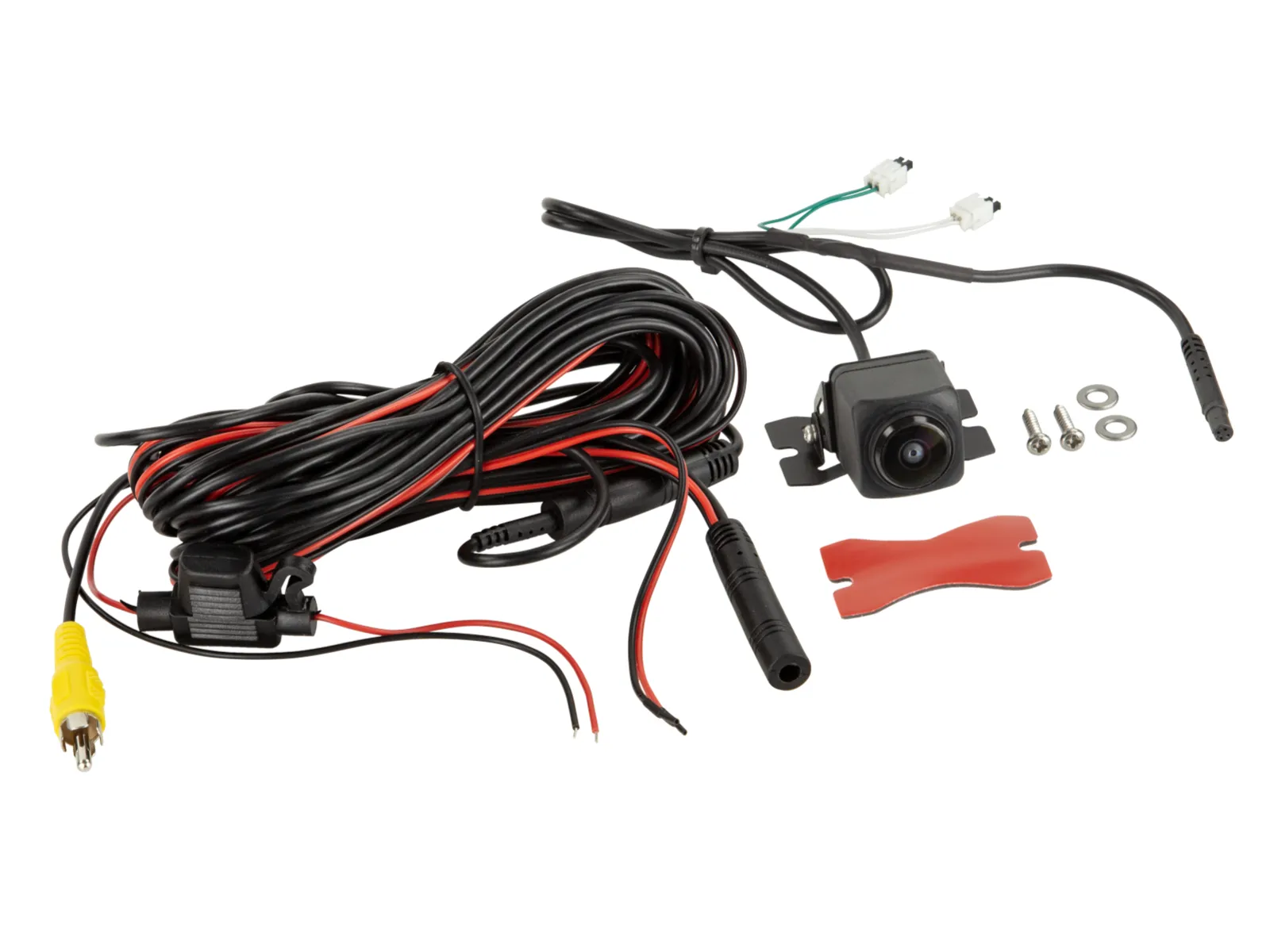

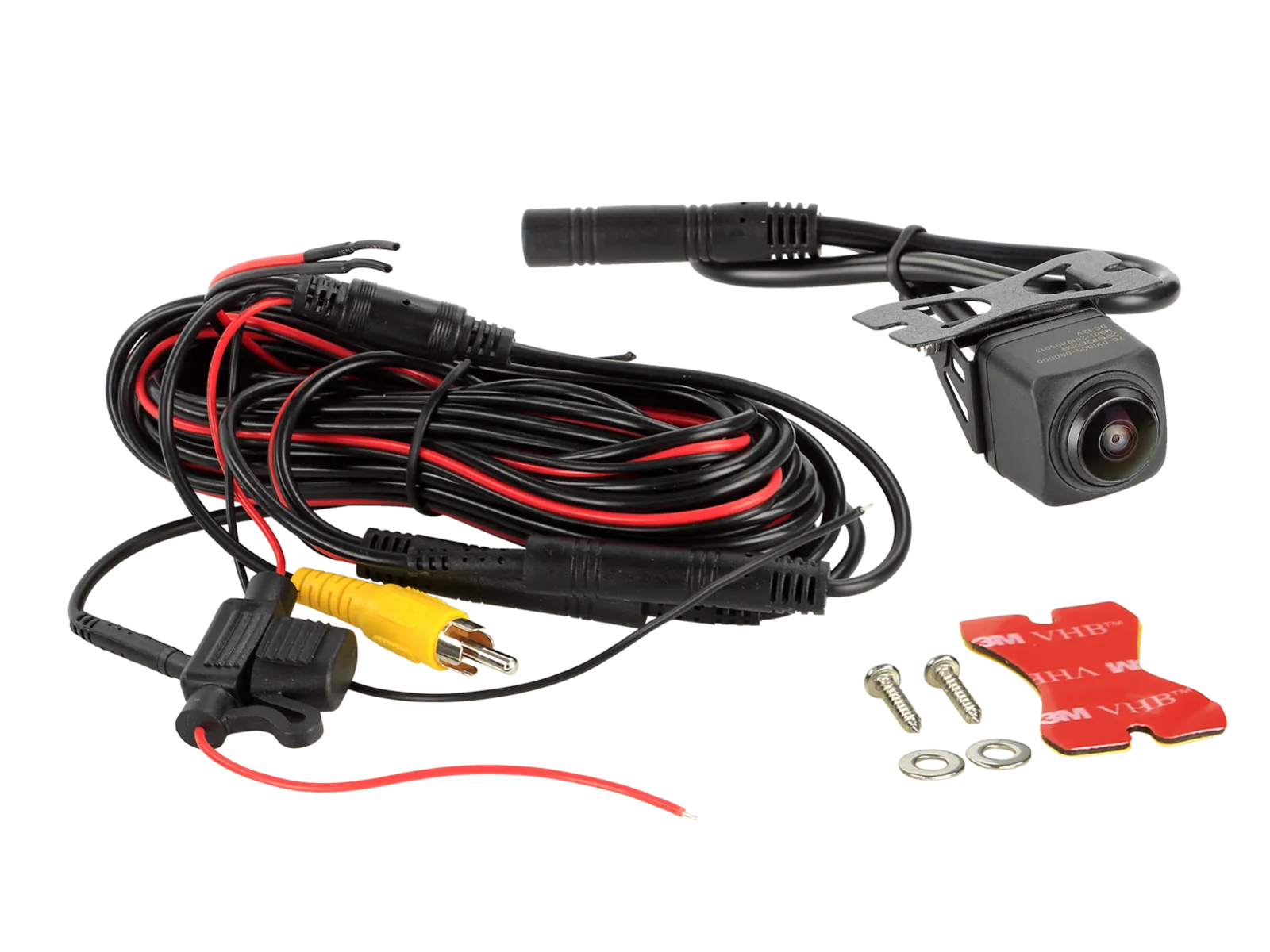

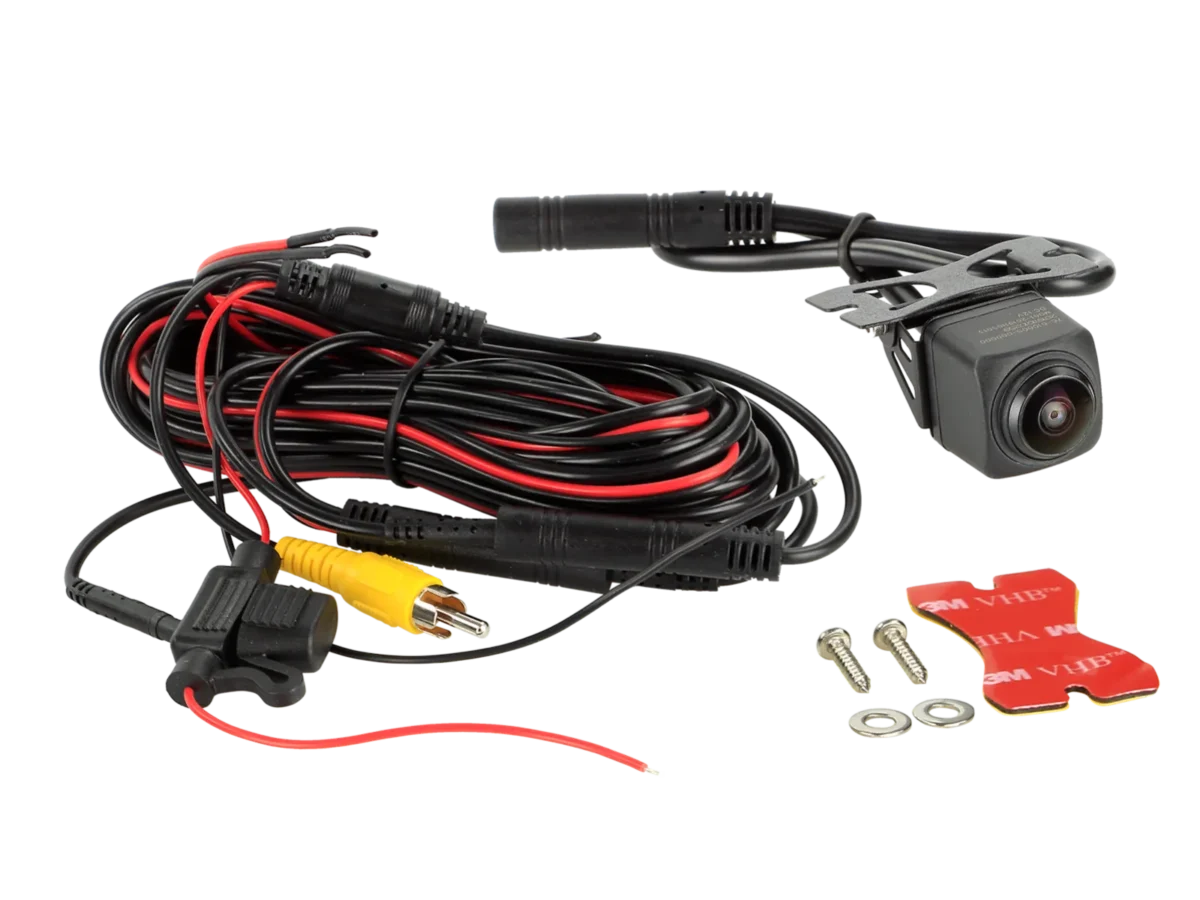

Anschlusskabel an der Kamera 1m+/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper

Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:
Frontkamera Umschaltung:

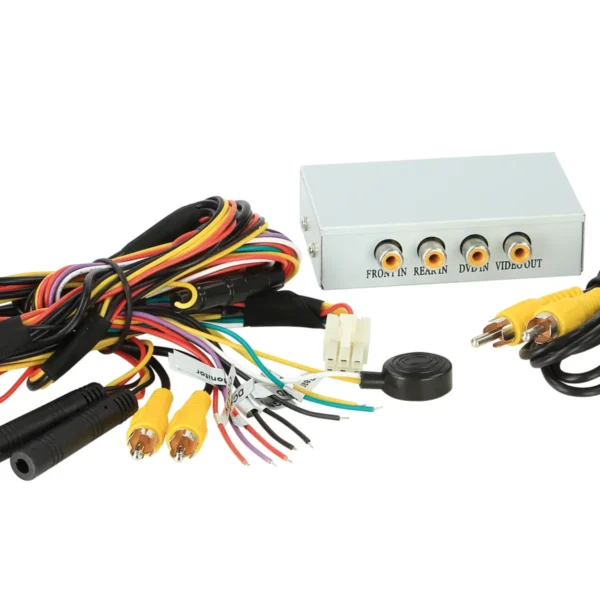

• Rückfahrkamera Interface > Frontkamera Umschaltung > Artikel: 771000-6500
• Rückfahrkamera Interface > Multikamera Umschaltung > Artikel: 771000-6501

Kameraanschluss an Interfaces:

• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
