Rückfahrkamera für FIAT Ducato, CITROEN Jumper, PEUGEOT Boxer Wohnmobile

Rückfahrkamera für FIAT Ducato, CITROEN Jumper, PEUGEOT Boxer Wohnmobile

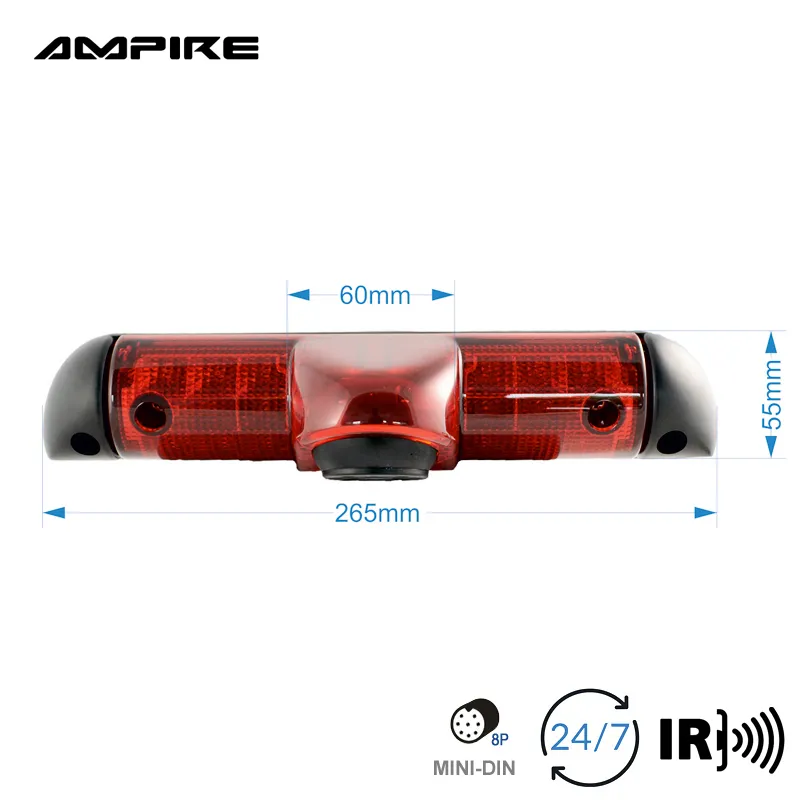

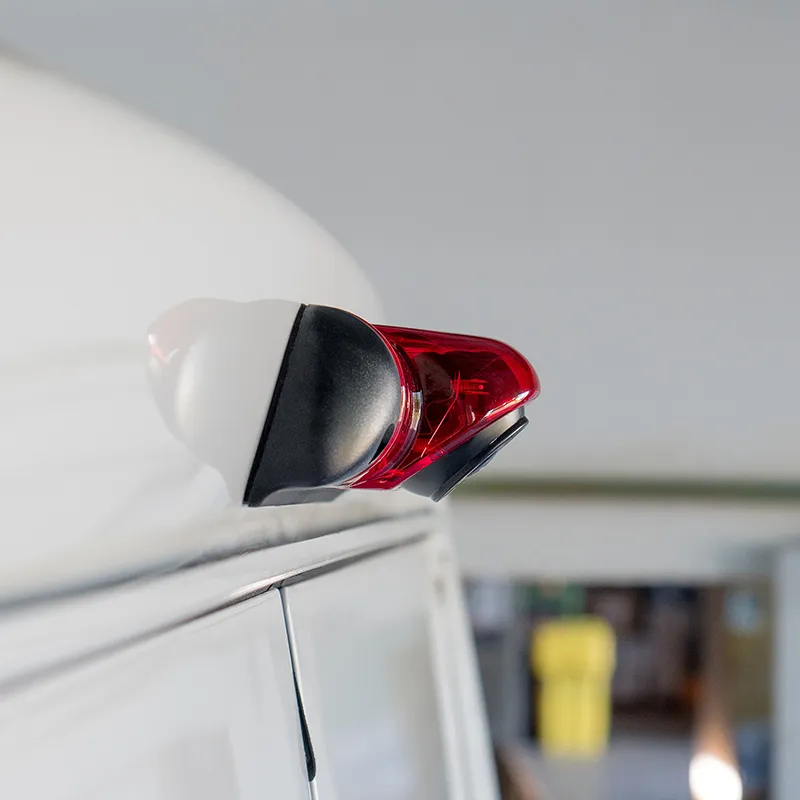

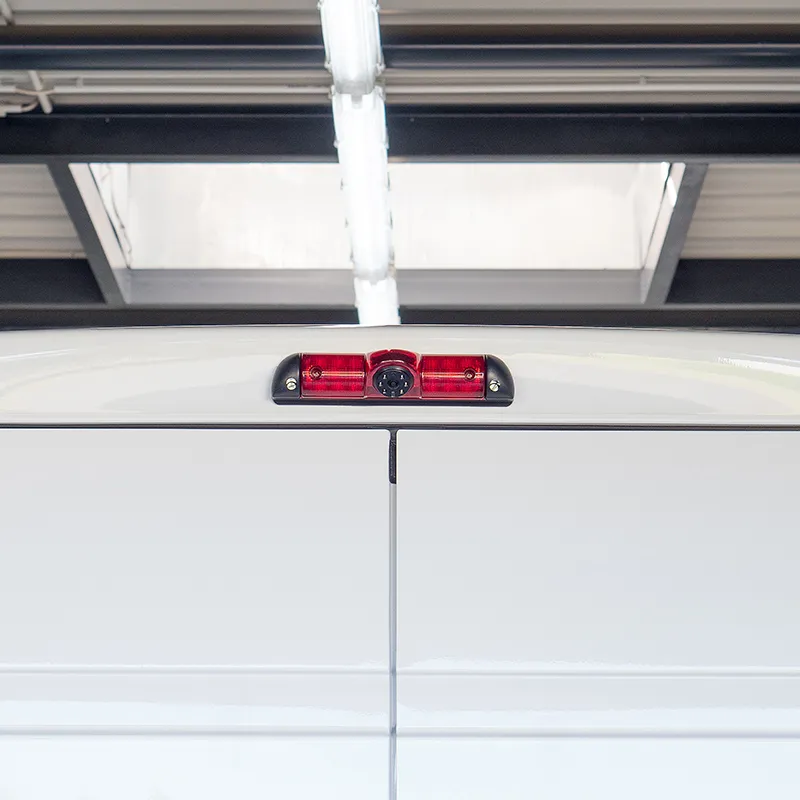

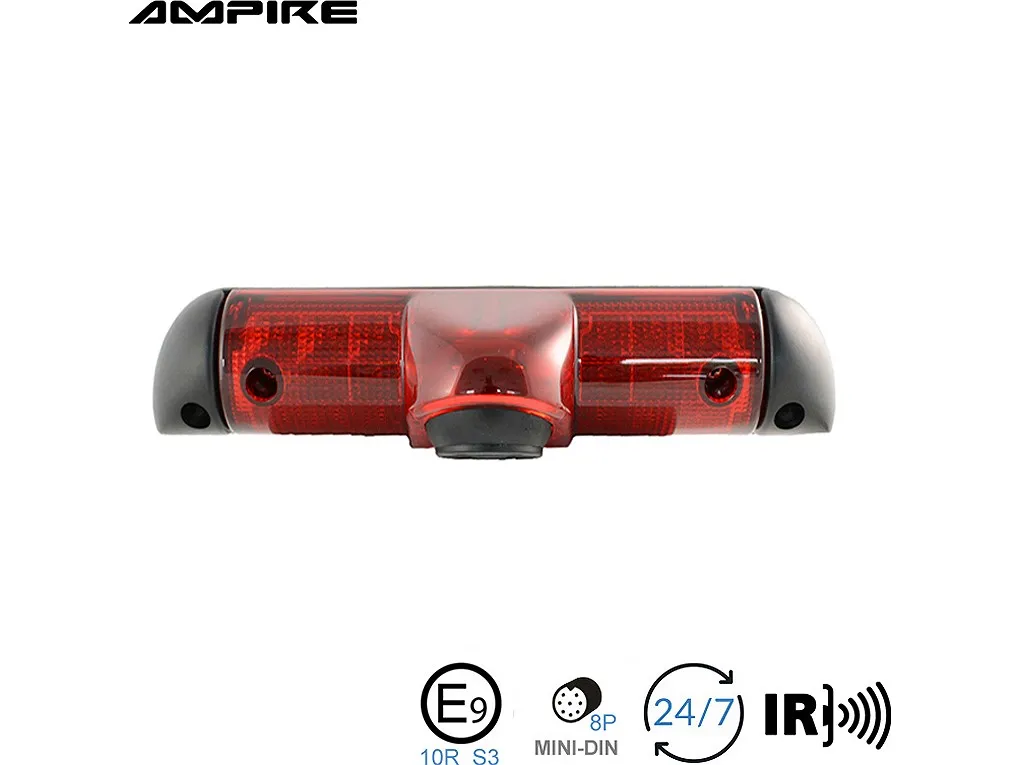

Fahrzeugspezifische Rückfahrkamera mit Mikrofon für den FIAT Ducato Wohnmobile bzw. Wohnmobile basierend auf dem baugleichen CITROEN Jumper, PEUGEOT Boxer bis Facelift. Die KV-DUCATO-5G wird gegen das werkseitige Bremslichtglas einfach ausgetauscht. In das Kameragehäuse ist eine Infrarotbeleuchtung integriert die auch bei Dunkelheit eine ausreichende Ausleuchtung gewährleistet. In der zweiten Generation dieser Kamera wurde ein verbesserter Kamerachip mit deutlich höherer Auflösung verwendet.

KOMPATIBILITÄT
– FIAT Ducato (3), Typ 250 Baujahr 2006-2021
– CITROEN Jumper (2), Typ 250 Baujahr 2006-2021
– PEUGEOT Boxer (2), Typ 250 Baujahr 2006-2021
– RAM ProMaster, Typ 250 Baujahr 2006-2021

TECHNISCHE DATEN
– Befestigungsschrauben von vorne zugänglich
– Bildwiedergabe gespiegelt
– Hilfslinien: werkseitig eingeschaltet (ausschaltbar durch Kabelschlaufe trennen)
– Bildsensor: “ CMOS PC7070
– Auflösung 648×488 Pixel
– Betrachtungswinkel 170° diagonal
– Betrachtungswinkel 120° horizontal
– vertikale Einstellungbarkeit der Kamera 20°
– Bildformat: NTSC
– 580 Zeilen Auflösung
– IP68 wasserdicht
– Integrierte Infrarotbeleuchtung
– Integriertes Mikrofon
– Betriebsspannung: 9-16 Volt DC
– Stromverbrauch: max. 150mA
– Betriebstemperatur: -30° bis 70°C
– Mindestbeleuchtung: 0 Lux
– Farbe: schwarz

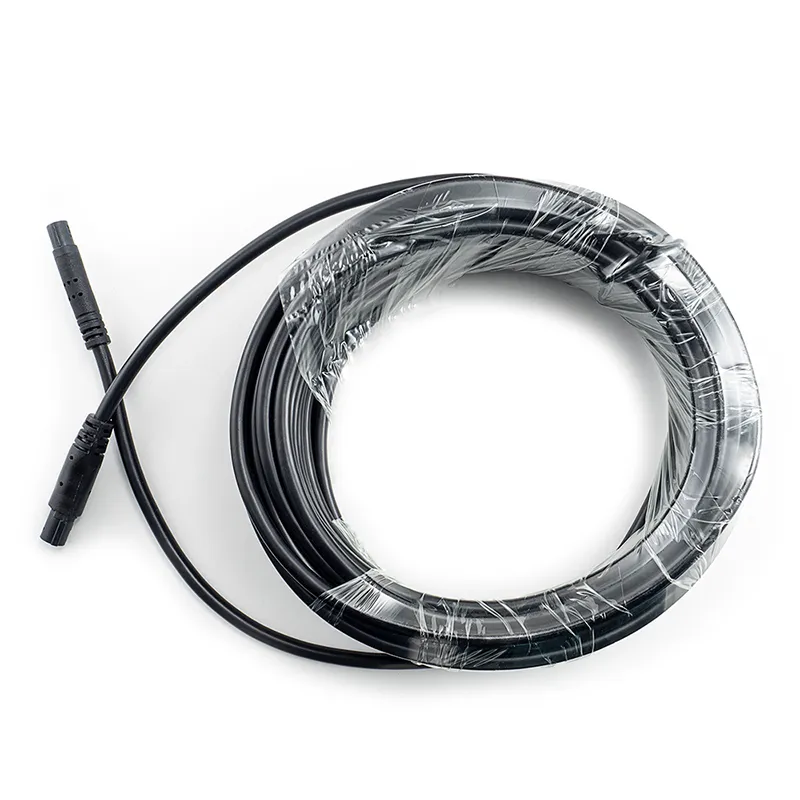

– Kabellänge: 10 Meter mit 8P Ministecker
– E Zulassung E9-10R-05.1652 (Elektromagnetische Verträglichkeit)
– E Zulassung S3-E9-02.16396 (Bremslicht Homologation)
– CE Zulassung EN 55022: 2010; EN 61000-3-2:2006+A1:2009+A2:2009; EN61000-3-3:2008; EN 55024:2010
– FCC Zulassung ANSI C63.4-2003

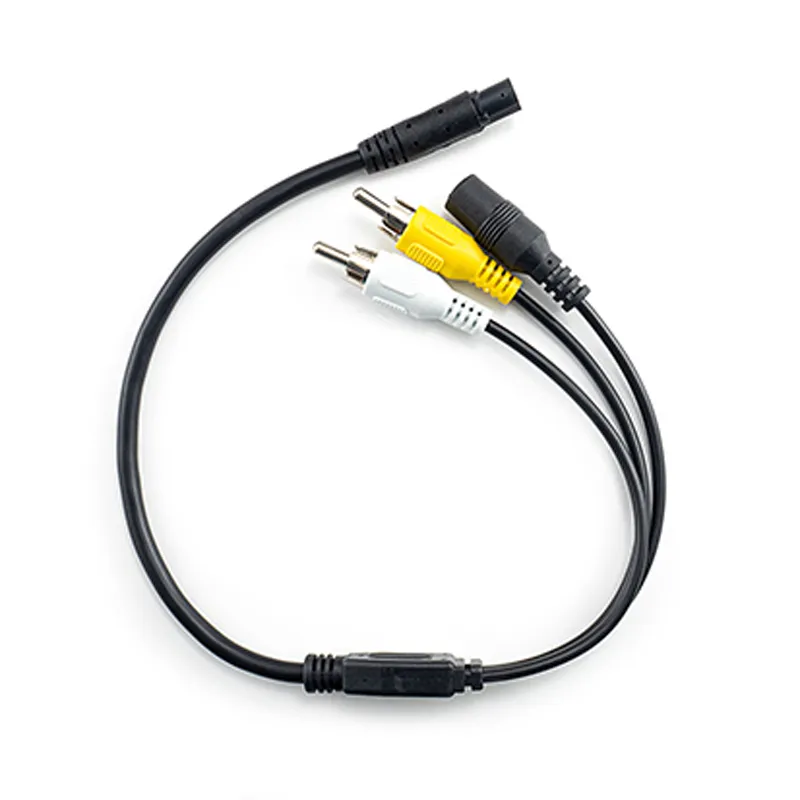

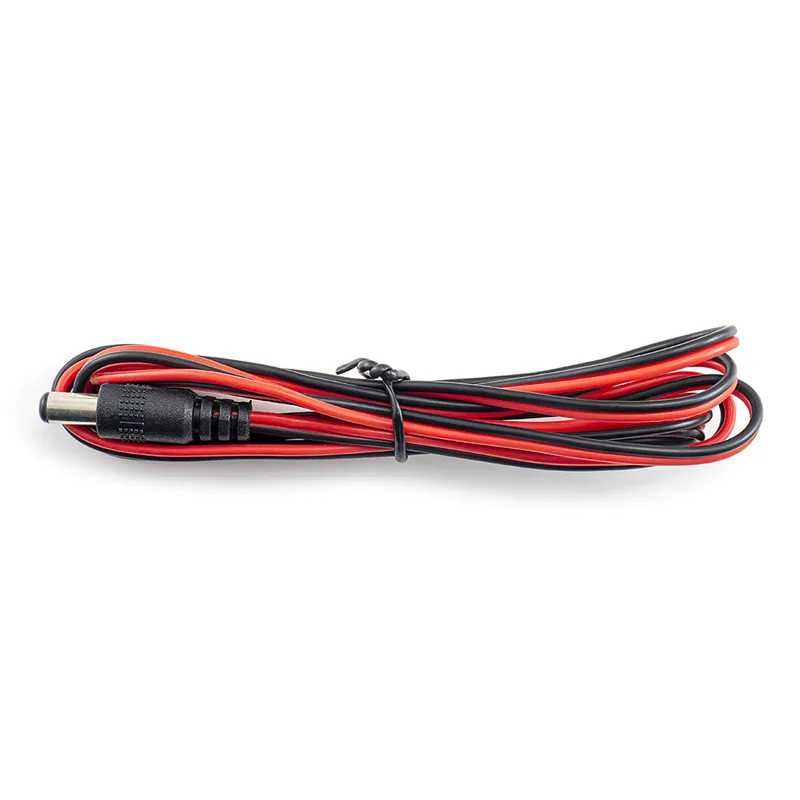

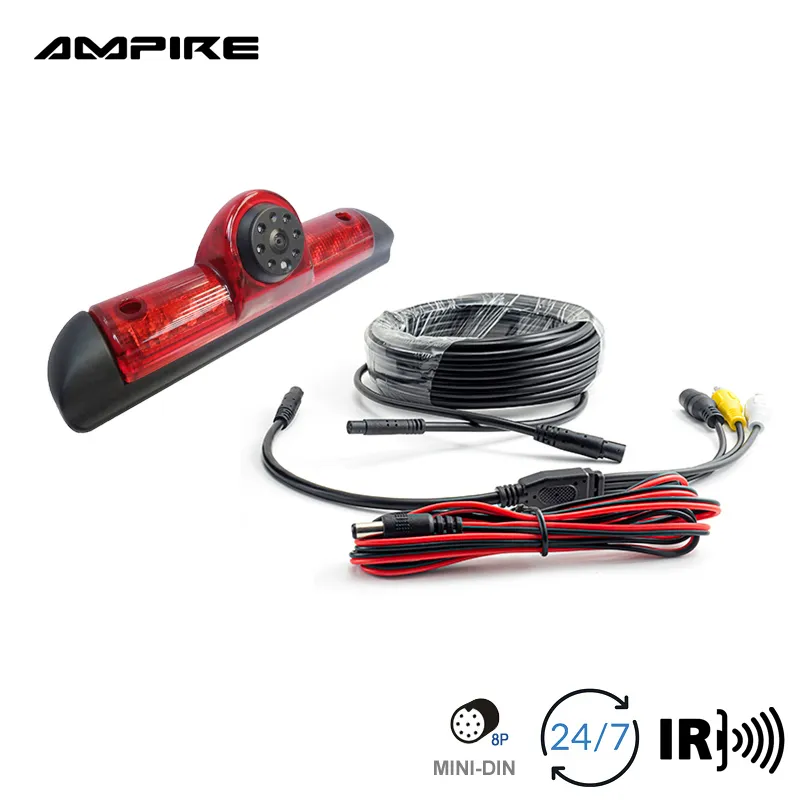

LIEFERUMFANG
Rückfahrkamera
AK1001
AK1011
AK1013

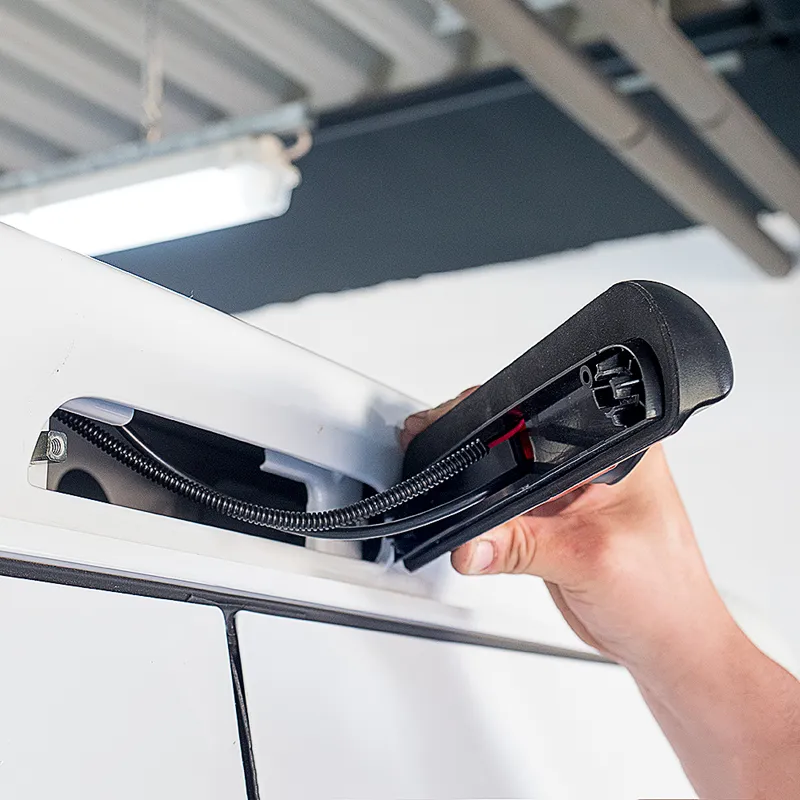

INSTALLATIONS HINWEIS
– Die Kamera ist nicht für den Dauerbetrieb oder zur Überwachung geeignet. Sie darf nicht mit Zündung (K15) betrieben werden, denn dadurch könnte die Kamera durch Überhitzung Schaden nehmen.
– Je nach Dachaufbau und installierter Anhängerkupplung vom Fahrzeug, kann man die Anhängerkupplung auf dem Monitor u.U. nicht sehen.
– Bei Wohnmobilen und anderen Sonderaufbauten kann die Installation der Kamera sehr viel aufwändiger oder nicht möglich sein.

Dokumente

99534_Bedienungsanleitung.pdf
