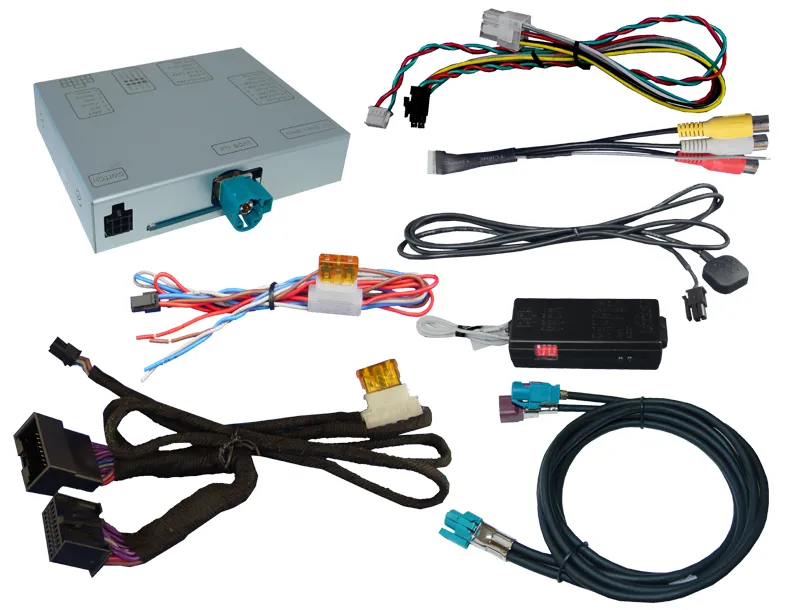

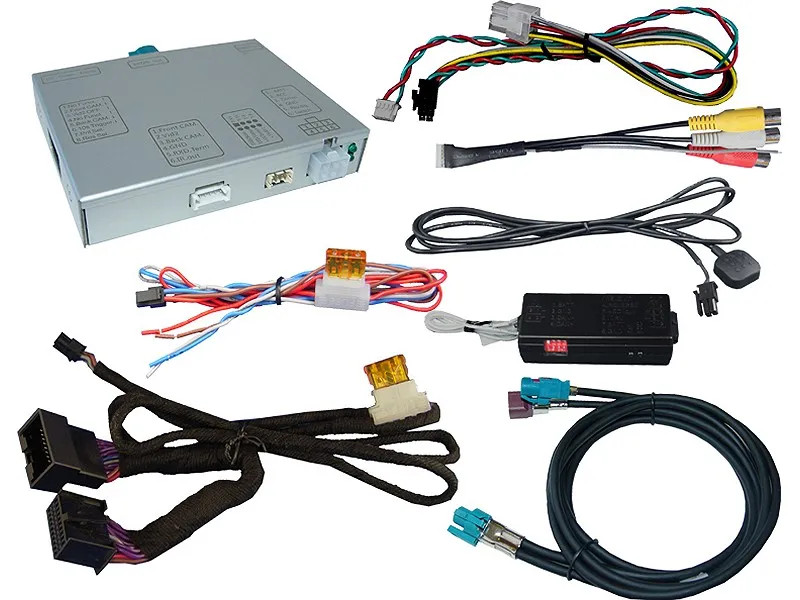

Das r.LiNK Interface ermöglicht das Einspeisen einer Rückfahrkamera und zwei beliebiger Video-Quellen (Nachrüstgerät z.B. DVD Player, DVB-T Tuner, …) an das Werks-Infotainmentsystem des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. DVD-Player, DVB-T Tuner, …)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge PAL und NTSC kompatibel
Kompatibilität
Audi: Navigation mit folgende Modelle
MMI Navigation (Plus) 7″ oder 8″ –

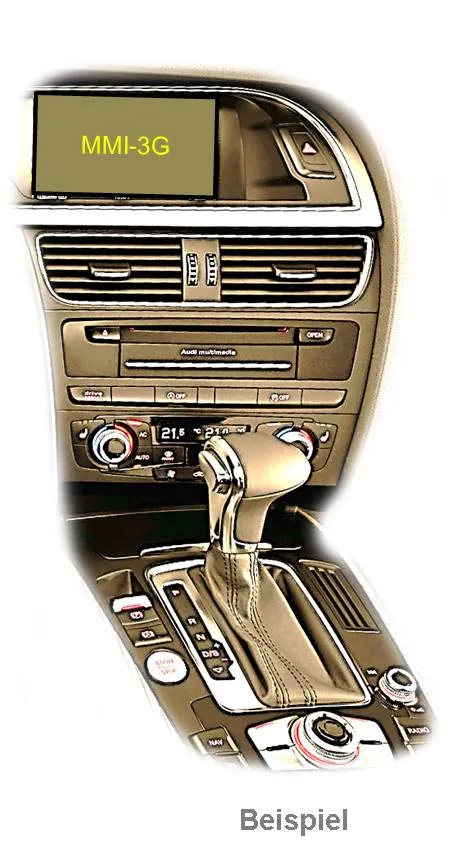

MMI3G High und Basic, MMI3G+
A1 (8X) ab 05/2010-,
A4 (8K) ab 05/2009 bis 08/2015,
A5 (8T) ab 11/2008 bis 06/2016,
A6 (4F) ab 08/2008 bis 03/2011,
A6 (4G) ab 04/2011 bis 09/2014,
A7 (4G) ab 07/2010 bis 05/2014,
A8 (4E) ab 09/2008 bis 03/2010,
A8 (4H) ab 03/2010-,
Q5 (8R) ab 11/2008 bis 2017 ,
Q7 (4L) ab 05/2009 bis 03/2015
ACHTUNG! Interface nicht passend für Audi Q3. Hier muss das RL2-MMI3G-Q3 verwendet werden.
VW Touareg ab Modell 2011 mit RNS850
Einschränkungen
Nur Video |
Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang, ein FM-Modulator oder das AUX-In Interface AUX-110 genutzt werden. |
Werks-Rückfahrkamera |
Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
Werks-OPS |
Die Anzeige der optischen Parkabstandsanzeige (OPS) ist bei eingelegtem Rückwärtsgang nicht möglich, wenn eine AfterMarket Rückfahrkamera installiert ist. Akustische Signale sind weiterhin vorhanden. |
Anschlüsse
- Bildeinspeisung: 4-Pin HSD
- Strom und CAN: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge: Cinch Buchse
- Rückfahrkamera-Eingang: Cinch Buchse
Technische Daten
Arbeitsspannung |
7V ~ 25V |
Ruhestrom |
<10mA |
Stromaufnahme |
0.7A@12V |
Video Eingang |
0.7V – 1V |
Video Eingang Formate |
PAL/NTSC |
RGB-Video Amplitude |
0.7V mit 75 Ohm Impedanz |
Temperaturbereich |
-40°C bis +85°C |
Abmessungen Video-Box |
133 x 22 x 92 mm (B x H x T) |
Abmessungen CAN-Box |
73 x 22 x 30 mm (B x H x T) |
