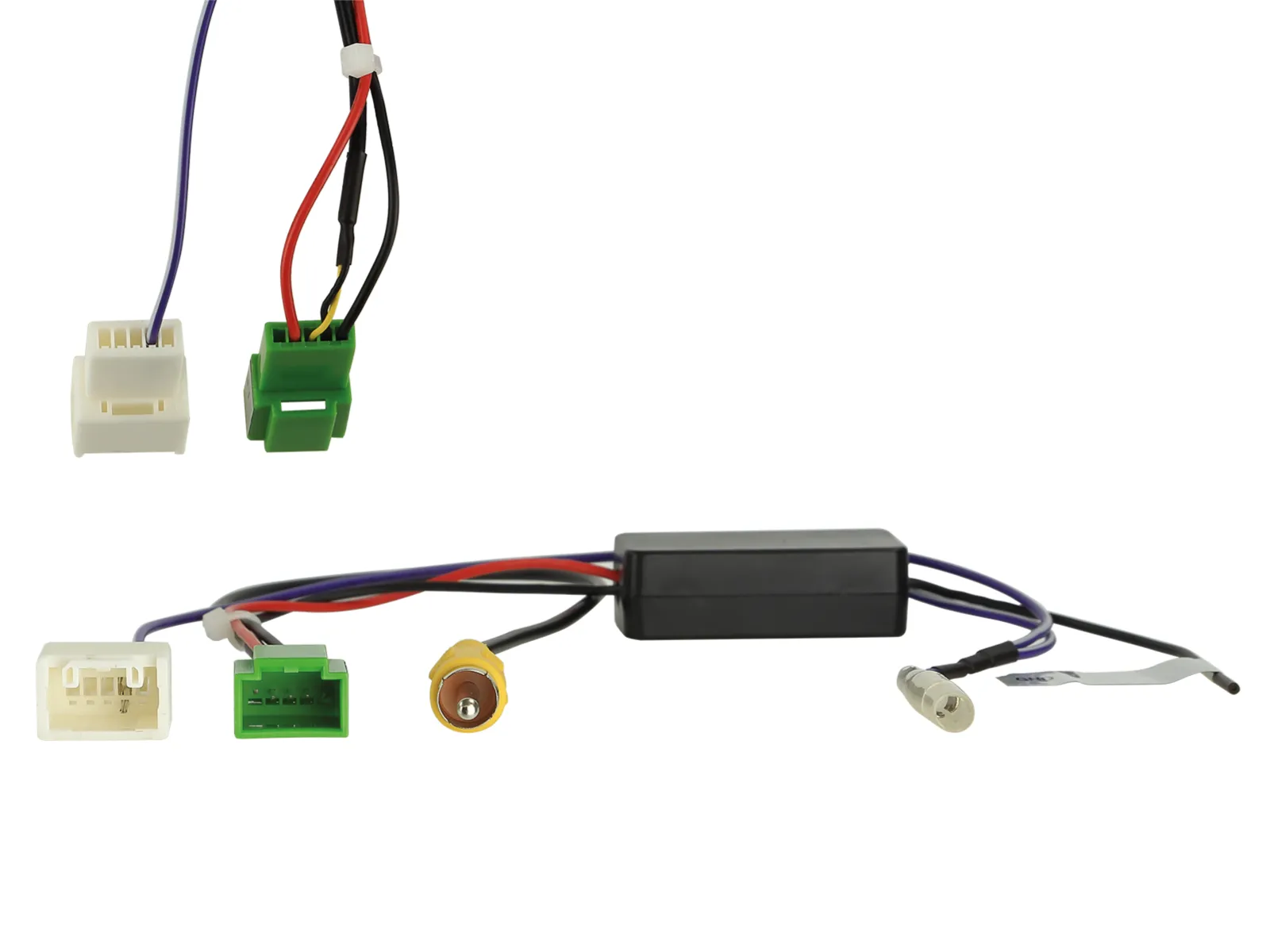

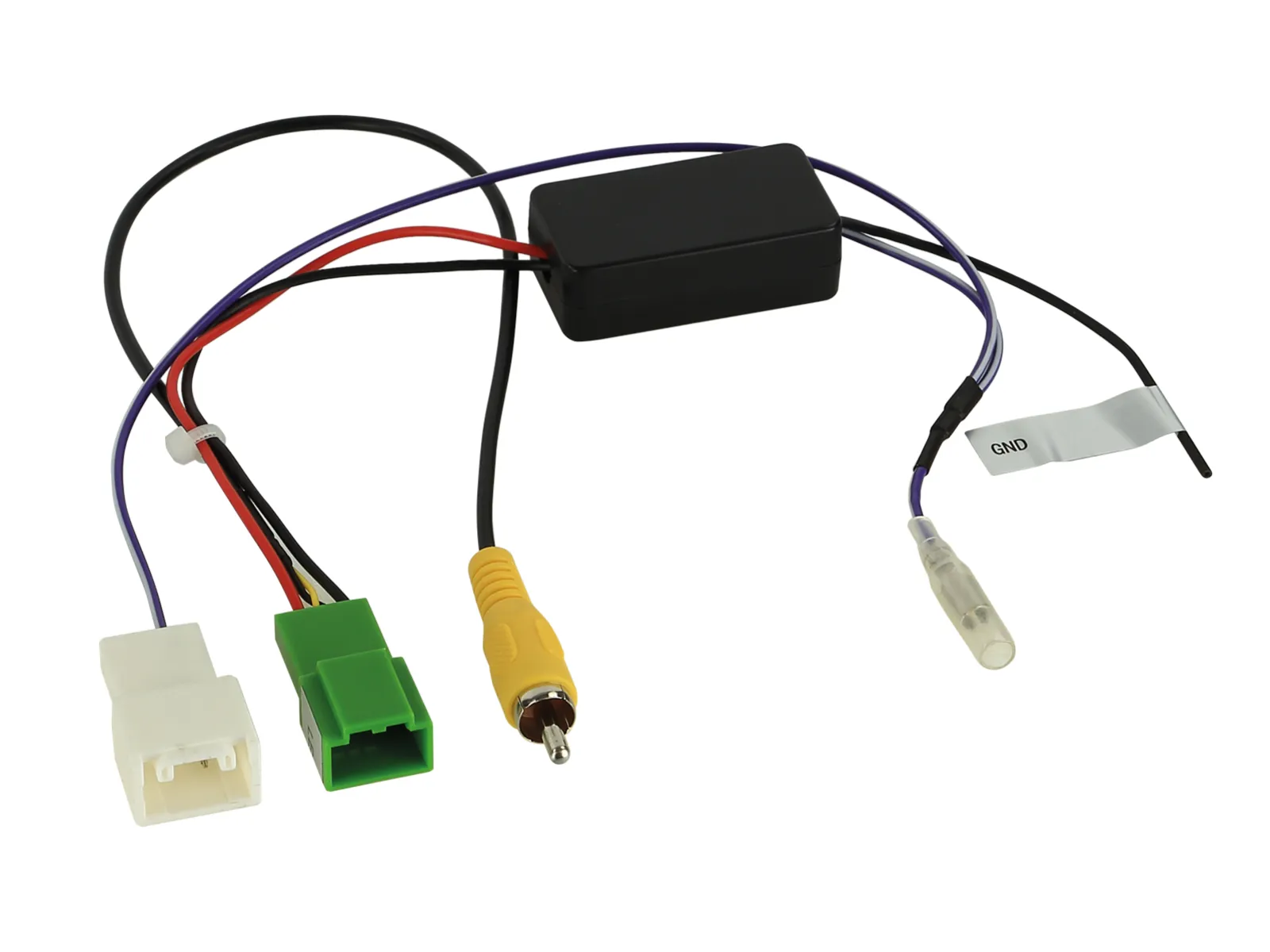

Rückfahrkamera Adapter für Suzuki Swift/Ignis OEM RF Kamera

Dieser Adapter wird benötigt, um die originale Kamera zu übernehmen, wenn ein neues Radio montiert wird.

Hinweis:

Anschluss: 5 Pin / 4 Pin Suzuki Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Rückfahrkamera Eingang  Nachrüstgerät

Fahrzeuge mit OEM Rückfahrkamera

Anschluss:
schwarz: Masse Klemme 31
lila/weiß: +12 V Rückfahsignal Ausgang > Nachrüstgerät Rückfahrsignal Eingang

Kameraspeisespannung: +6V

+6V Speisespannung > vor Installation auf richtige Belegung mit Werksgerät durch Messen prüfen

Abhängig vom verbauten Nachrüstgerät > Kamarabild nicht verfügbar:
Anschluss eines zusätzlichen Massekontakts am Cinch-Außenleiter

Für folgende Fahrzeuge:

• Suzuki Ignis (MF) 01/2017 – 04/2021
• Suzuki Ignis (MF) 04/2021 – 2023
• Suzuki Jimny (GJ) 10/2018 – 09/2020
• Suzuki Jimny NFZ (GJ) 04/2021 – 2023
• Suzuki Swift (AZ) 04/2017 – 2023
• Suzuki SX4 S-Cross (JY) 10/2013 – 10/2016*
• Suzuki SX4 S-Cross (JY) 10/2016 – 12/2021
• Suzuki Vitara (LY) 04/2015 – 08/2018
• Suzuki Vitara (LY) 10/2018 – 2023

*Fahrzeuge mit Garmin OEM Navigation 1 Drehregler links
