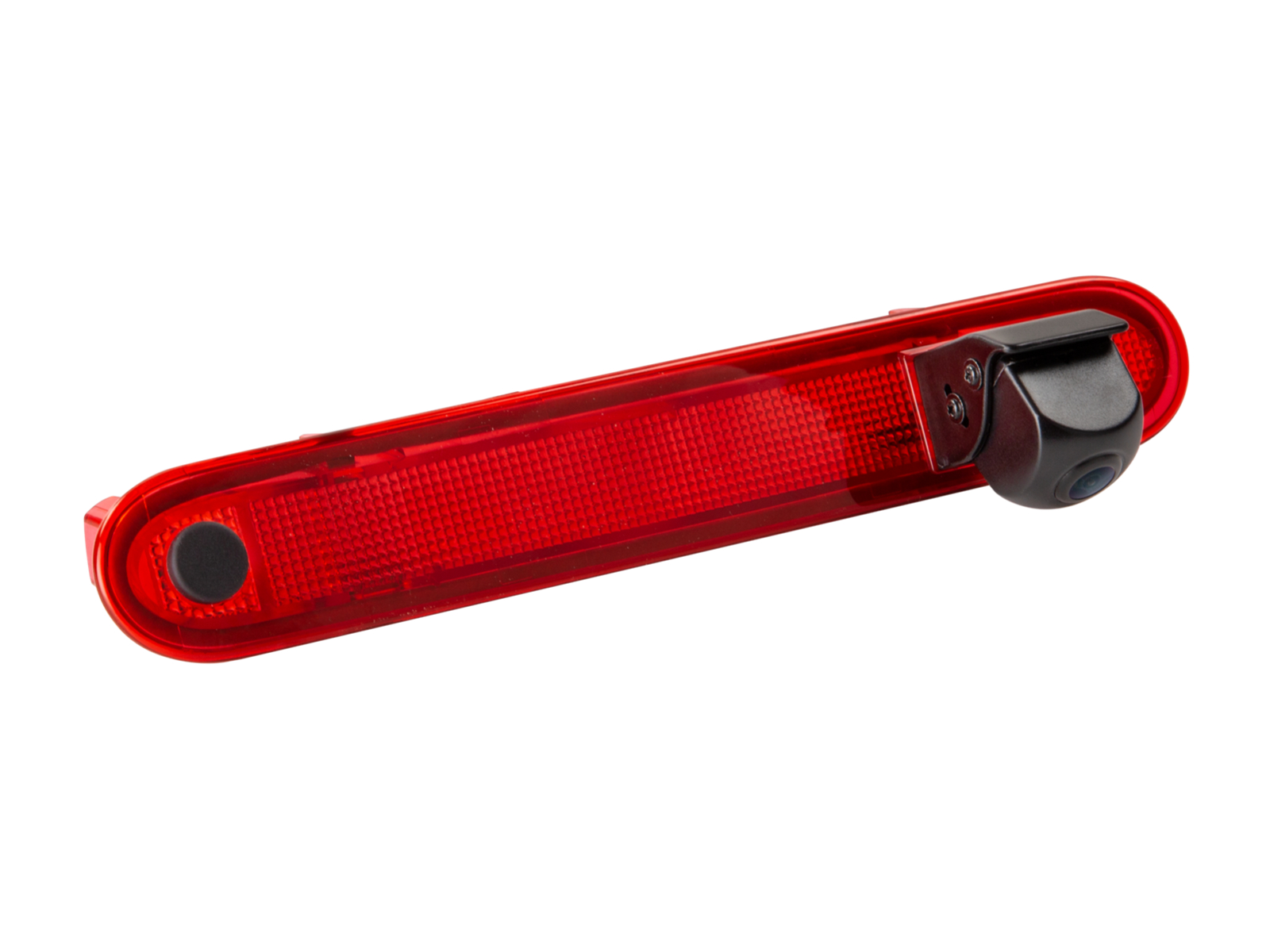

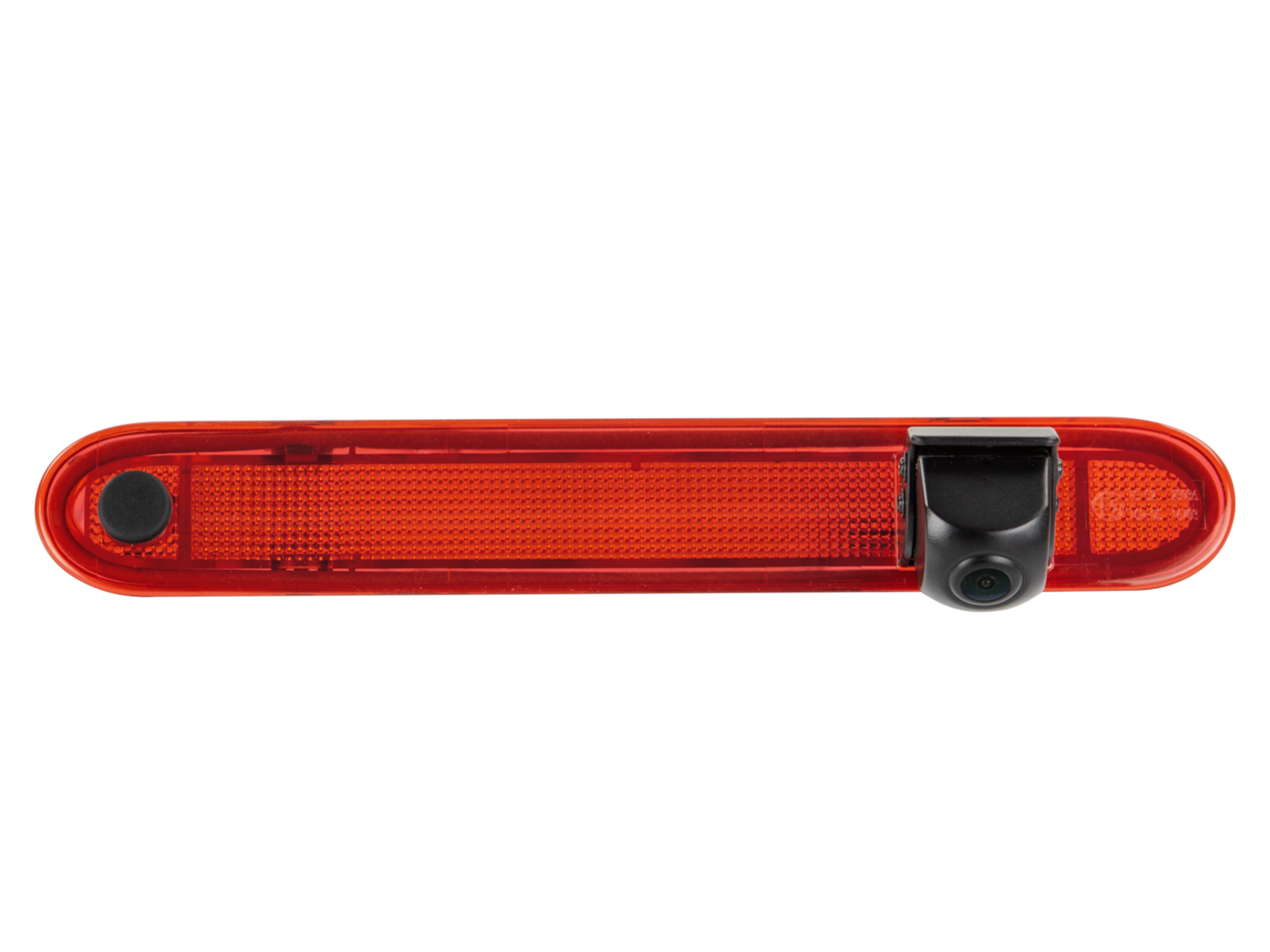

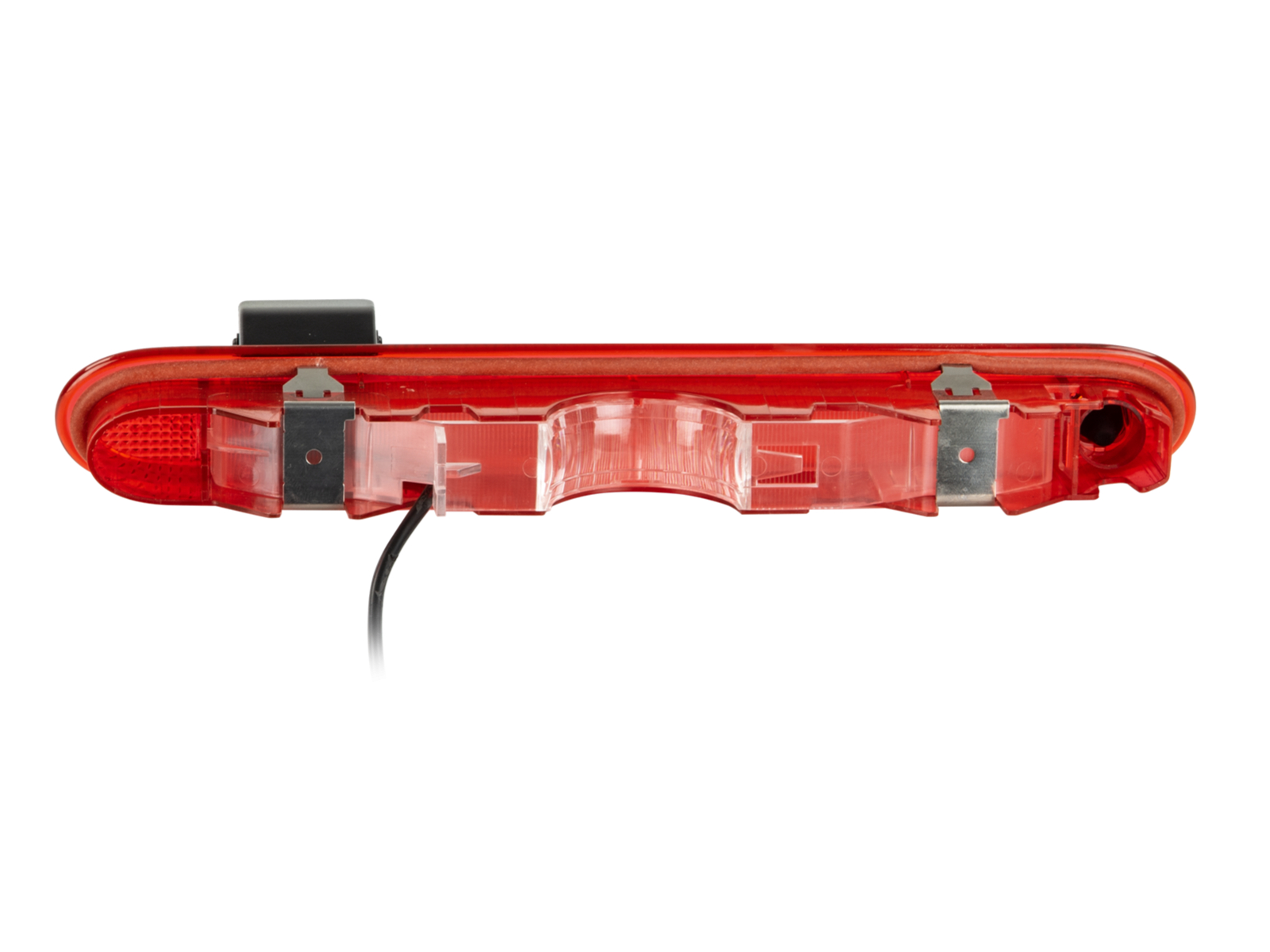

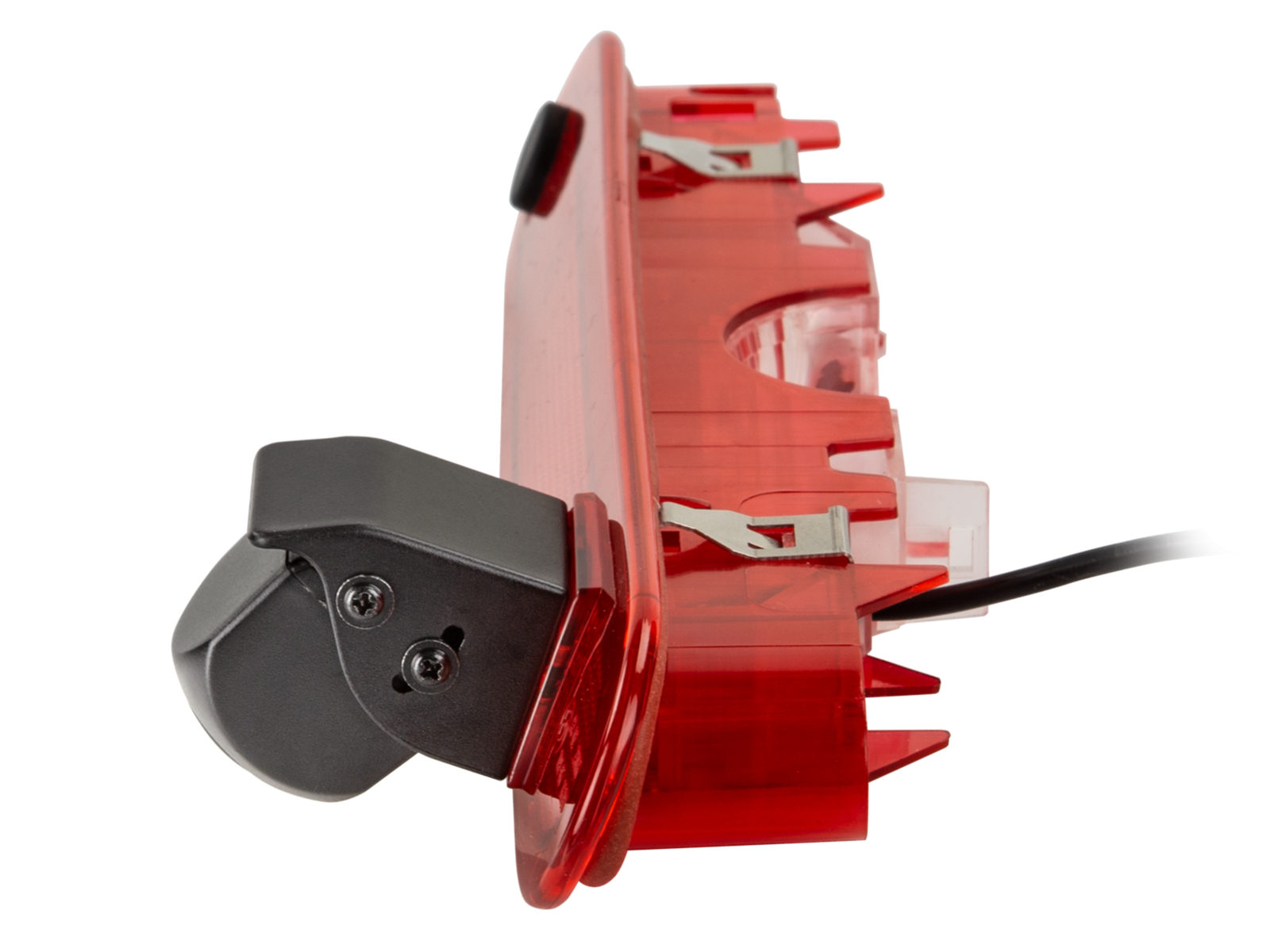

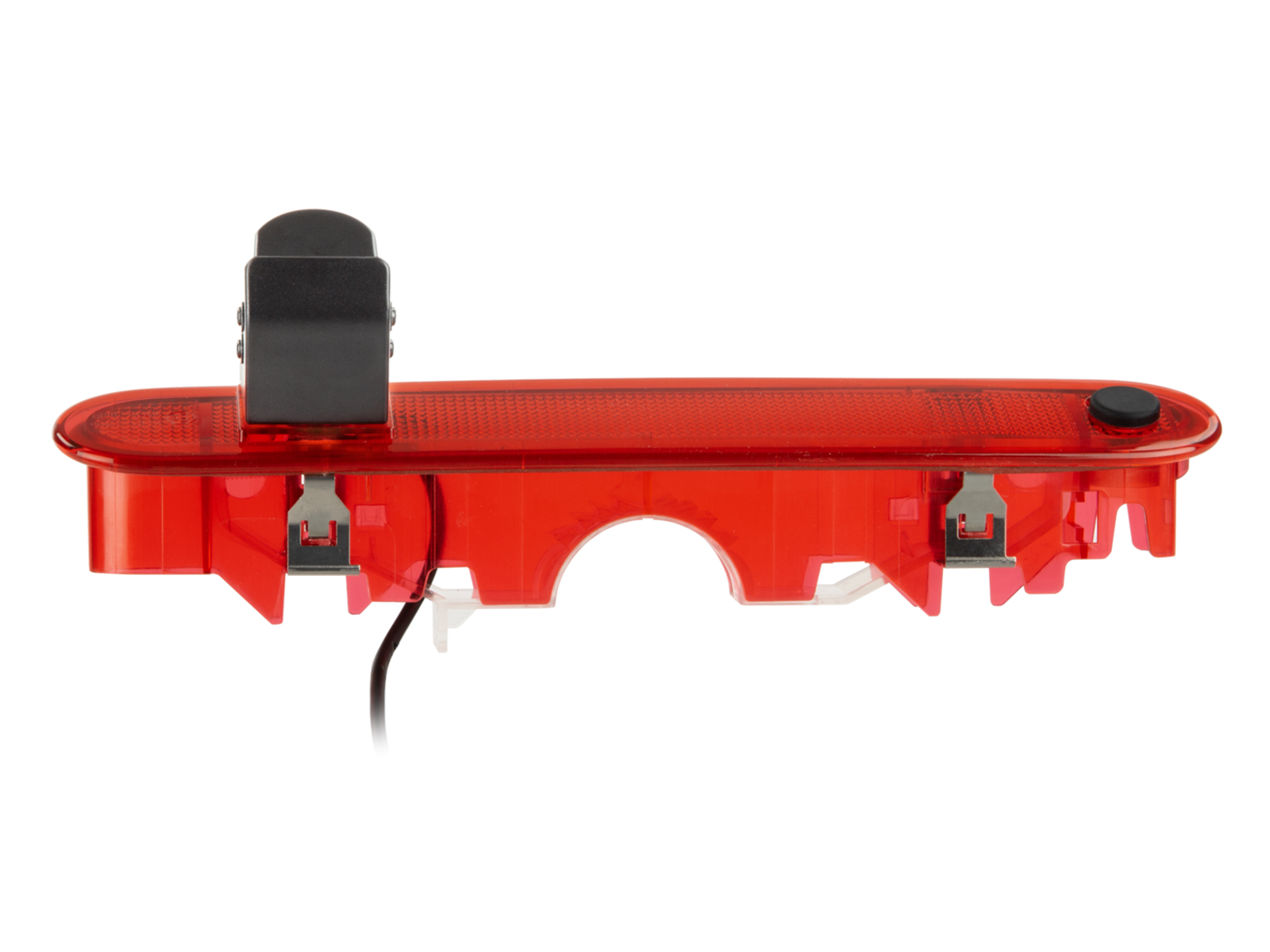

Rückfahrkamera Mercedes Citan/Renault Kangoo

Rückfahrkamera Mercedes Citan/Renault Kangoo

Rückfahrkamera Mercedes / Renault

Mercedes Citan (W415) 01/2012 – 2021

Renault Kangoo (W) 03/2013 – 12/2020
Renault Kangoo Rapid (W) 03/2013 – 05/2021
Renault Kangoo Z.E. (W) 05/2013 – 05/2021

Zum Austausch der OEM 3. Bremsleuchte
Mit Orientierungslinien, Nachtsichtfunktion und verstellbarem Blickwinkel

Hinweis:

Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet

Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera

Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren

Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

Produktmerkmale Kamera:

Aufbau: Kunststoff mit Metallhalter
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Nachtsicht
Sensor Typ: 1/4″ CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 720 x 576
Linse: 1,9mm / F 2.0
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: 420 TV lines
Blickwinkel: 140°
Blickwinkel: horizontal 115° vertikal 80° + 5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin Mini-Stecker 5.2 mm
Versorgungsspannung: 12Volt Gleichspannung + 10 %
Stromaufnahme: 60mA
Betriebstemperaturbereich: -30°C – 75°C
Aufbewahrungstemperatur: -40°C – 80°C
Abmessungen: Durchmesser 24mm

Anschlusskabel an der Kamera:

Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

Kabelsatz:

1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper

6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht
und Durchverkabelung bis zum Anschlusskabel am Endgerät
4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
