Rückfahrkamera Mercedes Sprinter (W906) / VW Crafter

Rückfahrkamera Mercedes / VW
Mercedes

• Mercedes Sprinter (W906) 04/2006 – 05/2018
• Mercedes Sprinter (W907/W910) 06/2018 – 2023

VW

• VW Crafter I (2EC/2EK/2F) 03/2006 – 07/2011
• VW Crafter I (2EC/2EK/2F) 07/2011 – 11/2016

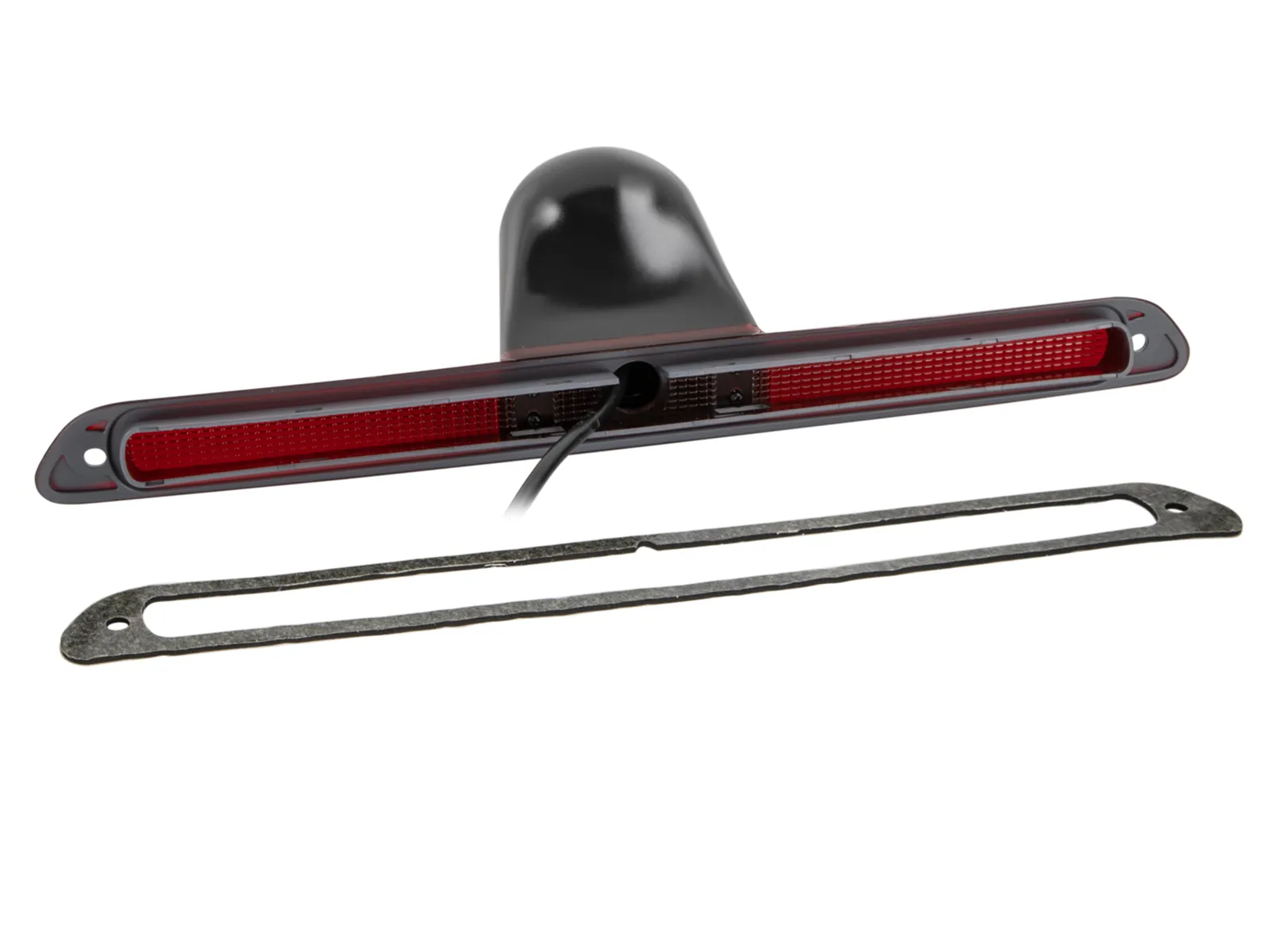

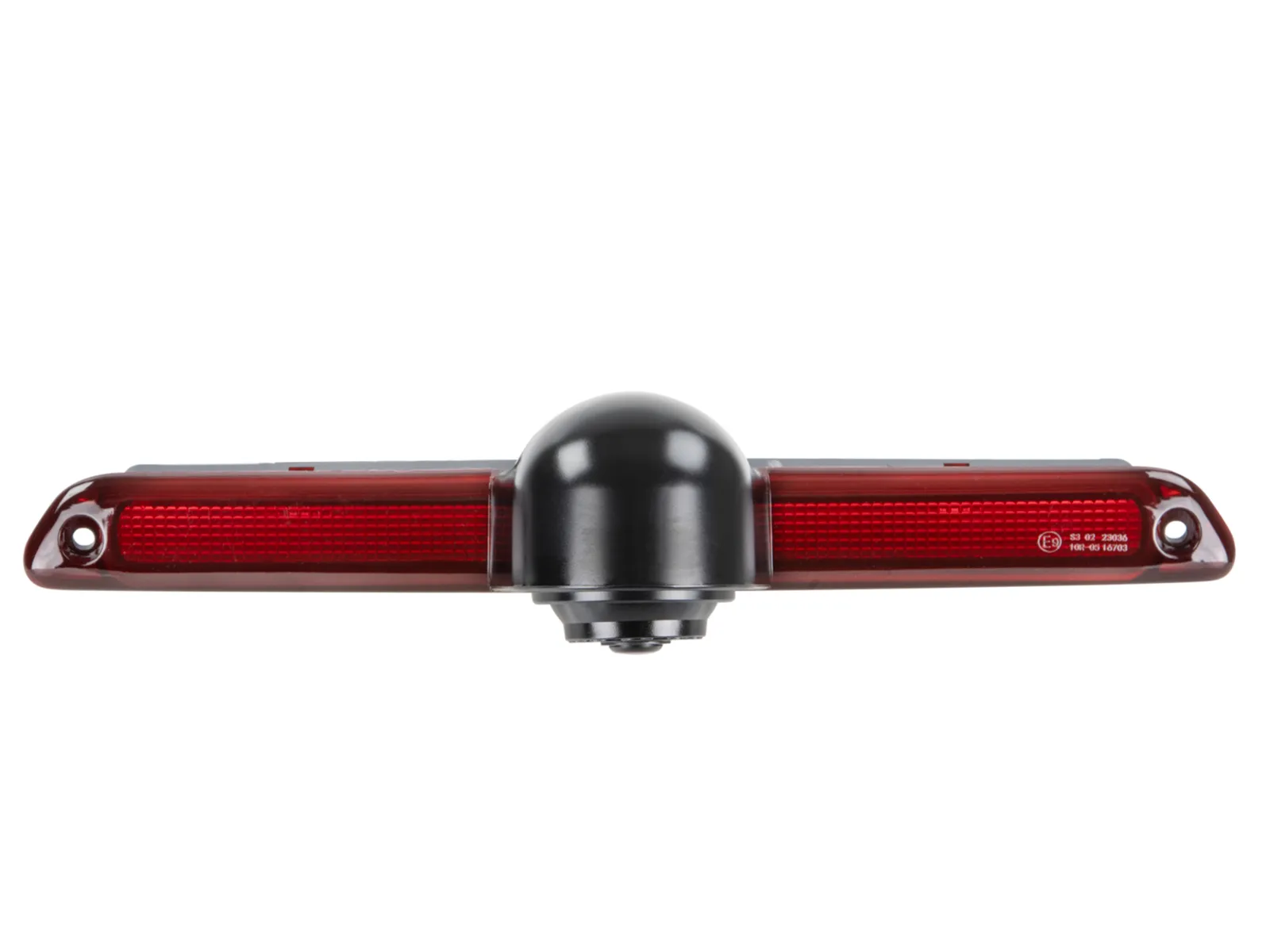

• Zum Austausch der 3.Bremsleuchte
  verstellbarer Blickwinkel  20°

  Hinweis:
  acv Kameras sind zum Dauerbetrieb geeignet
  Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
  Kamerabetriebsspannung: +12V
  Kameraversorgungsspannung: +12V
  Anschluss:
  rot : +12V geschaltet laststabil abgesichert
  schwarz: Karosseriemasse direkt/GND
  Cinch(m) gelb: Video
  Kabelschleife:
  grün: Orientierungslinien aktivieren/deaktivieren

  Produktmerkmale Kamera:

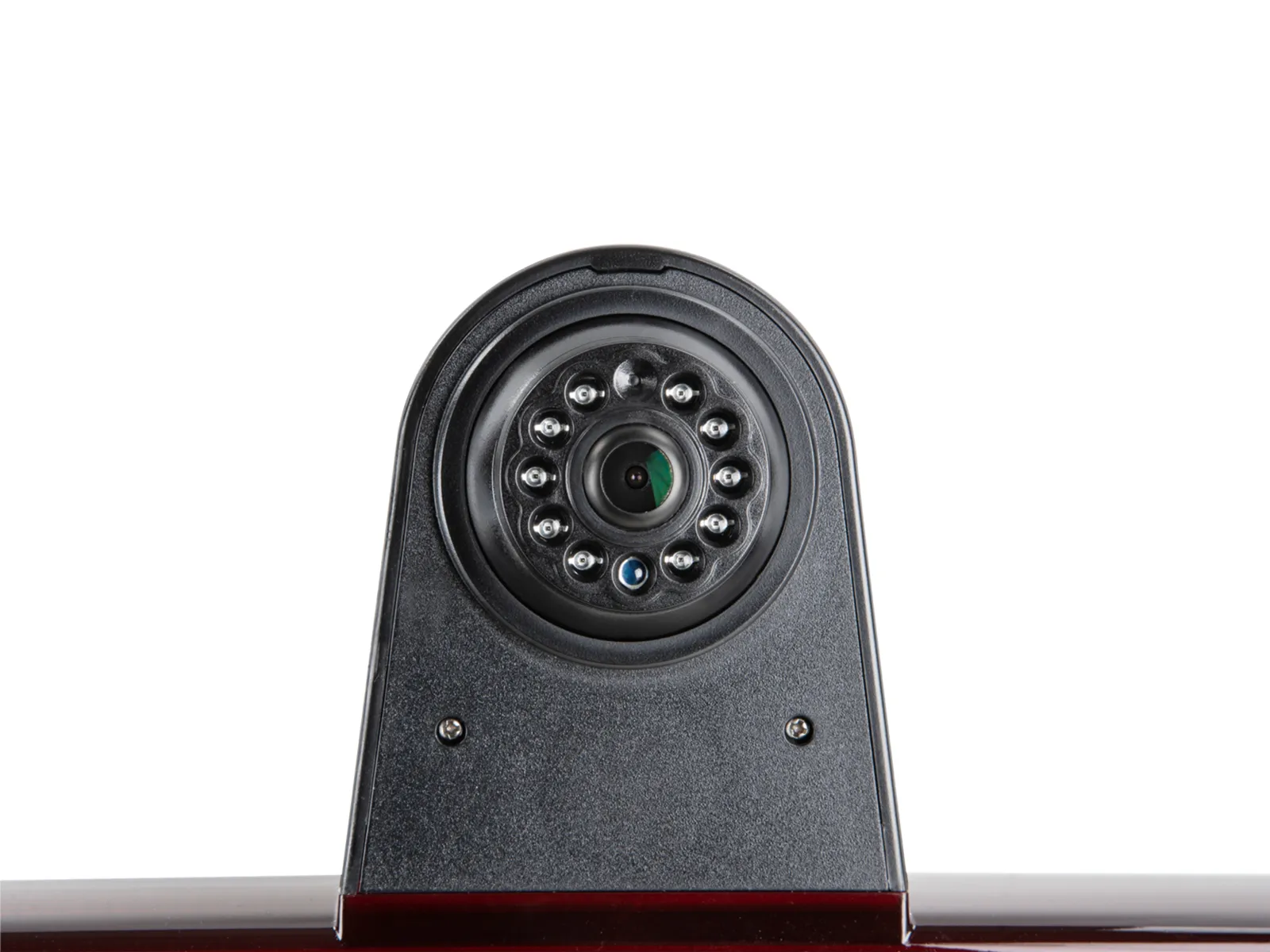

• Mit Orientierungslinien / Nachtsichtfunktion /
• Aufbau: Kunststoff
• Farbe: schwarz / rot
• Extras: Orientierungslinien über Jumper /  Nachtsichtfunktion /  Blickwinkel verstellbar 20°
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 976 x 592
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 Lux bei Nachtsichtfunktion
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 160°
• Blickwinkel: horizontal 115° vertikal 75° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m)
• Bertiebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 200mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: OEM Bremsleuchte

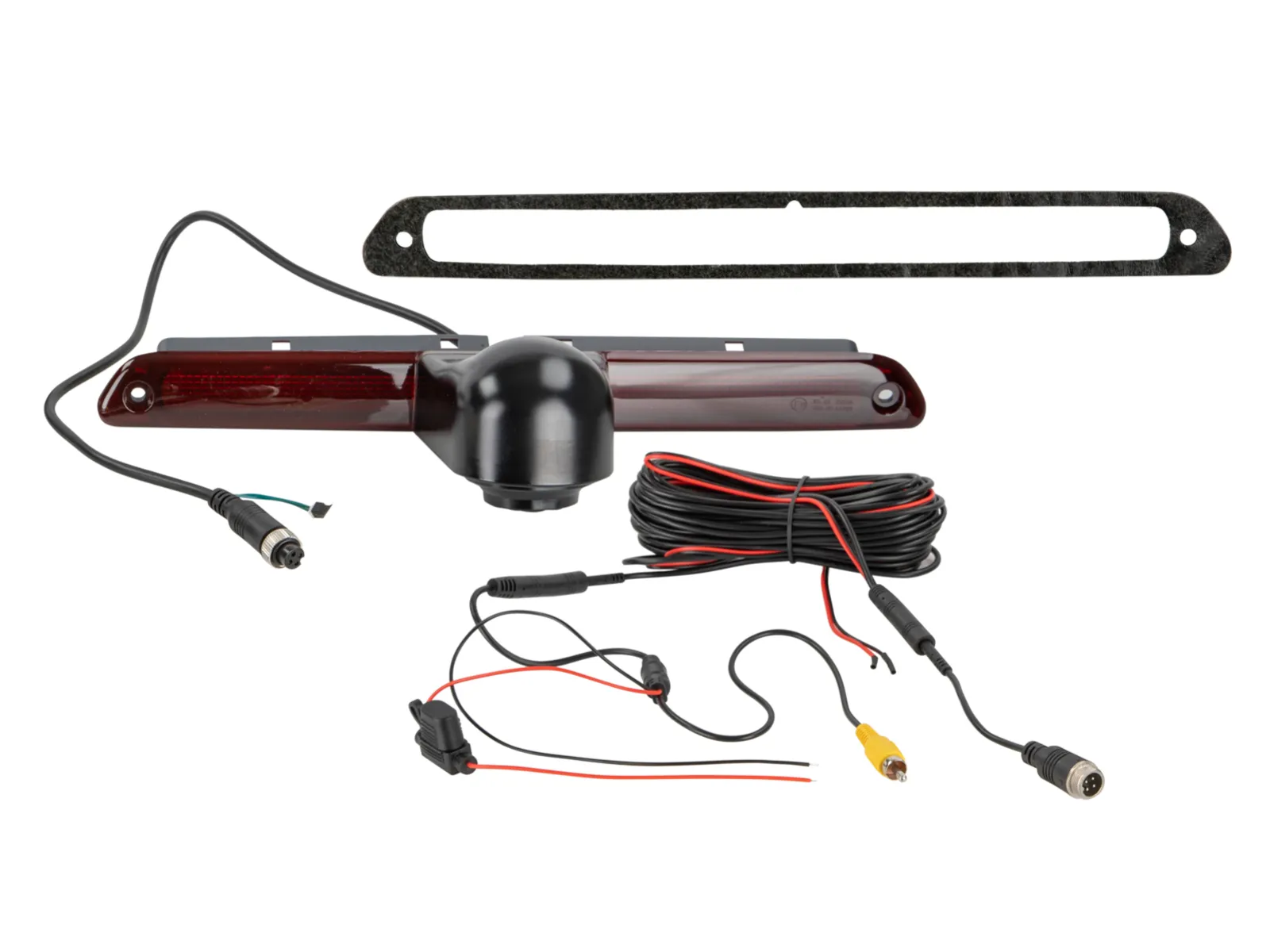

• Anschlusskabel an der Kamera 1m +/-:
• 4 Pin Systemstecker(m)
• 1 Jumper
• Anschlussadapter:
• 4 Pin Systemstecker(f) / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Verlängerung 6,5m +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor
• Anschlusskabel 20cm +/-:
• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video
• Installationszubehör:
• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100
• Optionales Zubehör:
• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
