Rückfahrkamera Mercedes Vito/Viano (W639)

Rückfahrkamera Mercedes Vito/Viano (W639)

Rückfahrkamera
Mercedes Vito/Viano (W639) 07/2003 – 07/2014
Fahrzeuge mit Heckklappe
Fahrzeuge mit Hecktüren Anpassungsarbeiten erforderlich

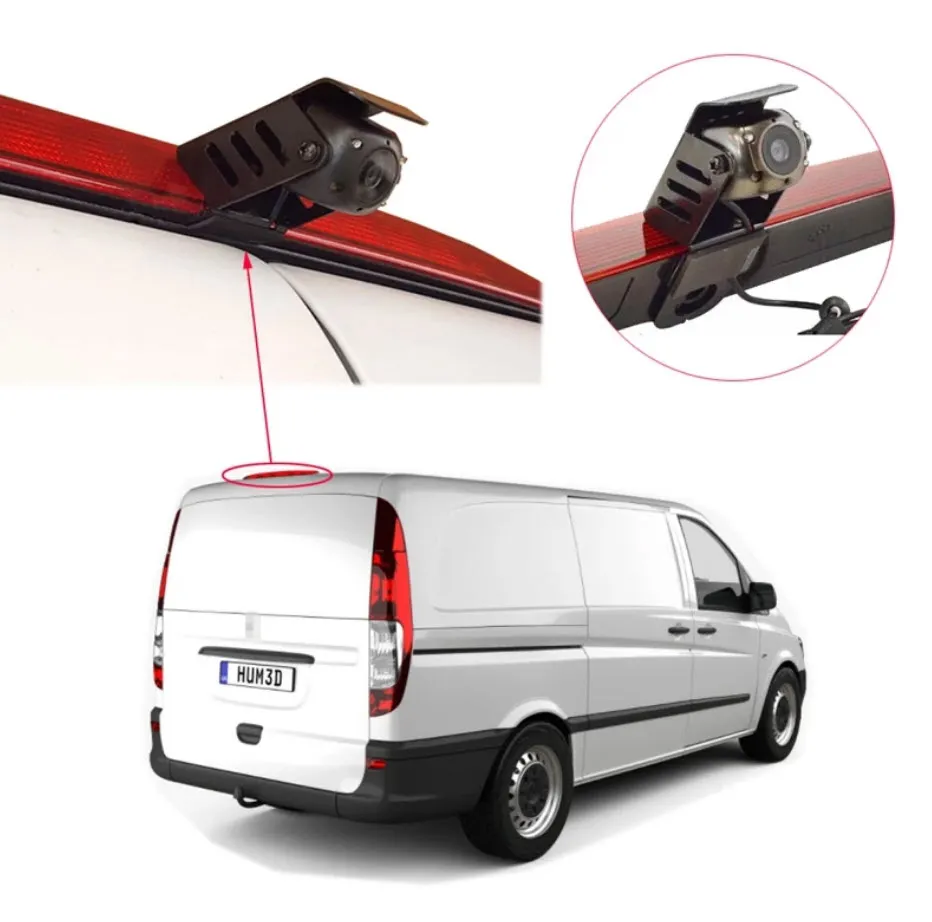

Zur Montage an der OEM 3.Bremsleuchte
Mit Orientierungslinien über Jumper

Hinweis:
Alle acv Kameras sind zum Anschluss +12V Dauerbetrieb geeignet
Kamera-Betriebsspannung: +3V
Anschluss ohne Spannungswandler beschädigt die Kamera
Anschluss:
rot +12V geschaltet laststabil (abgesichert)
schwarz Masse/GND Karosserie direkt

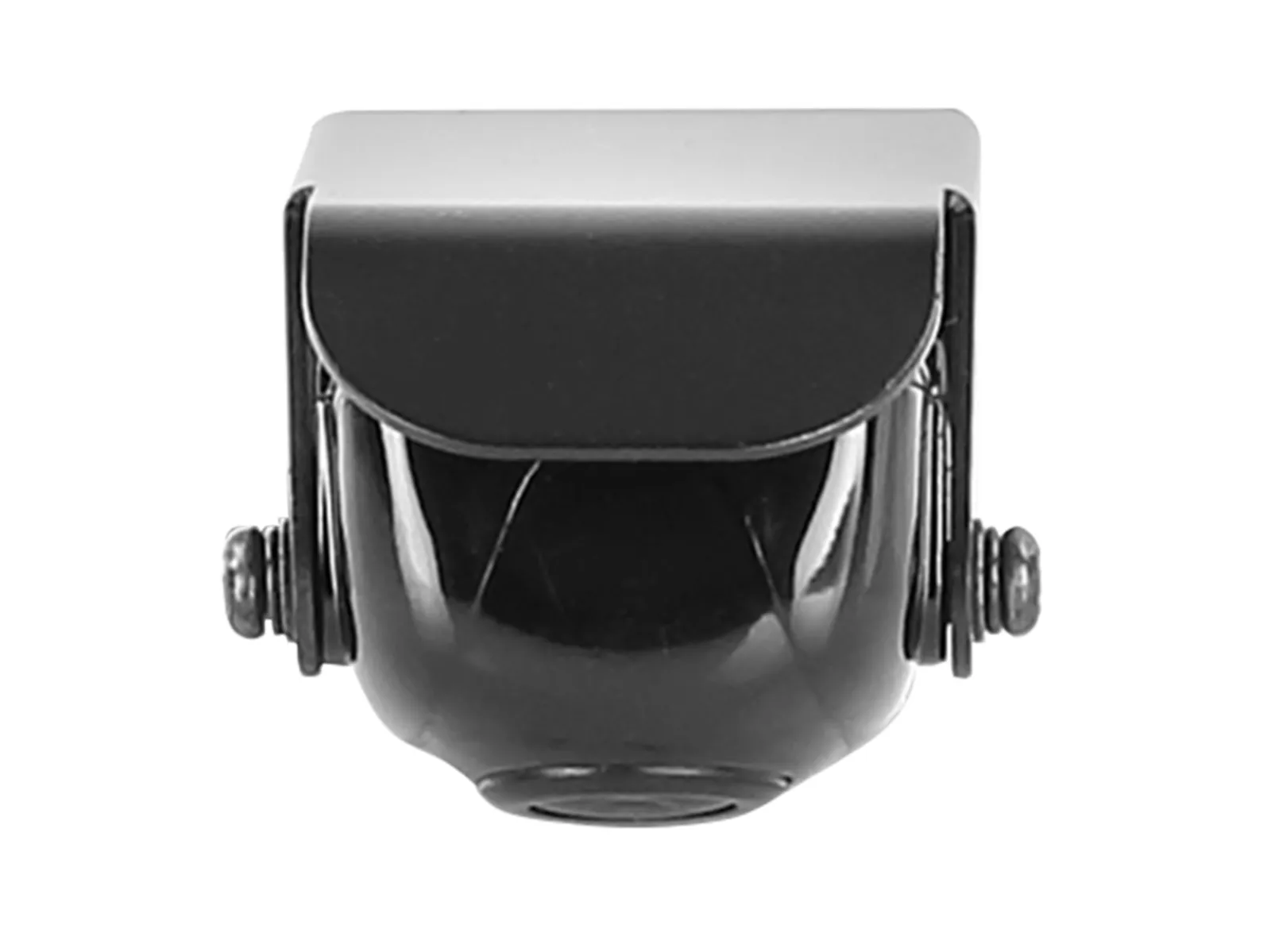

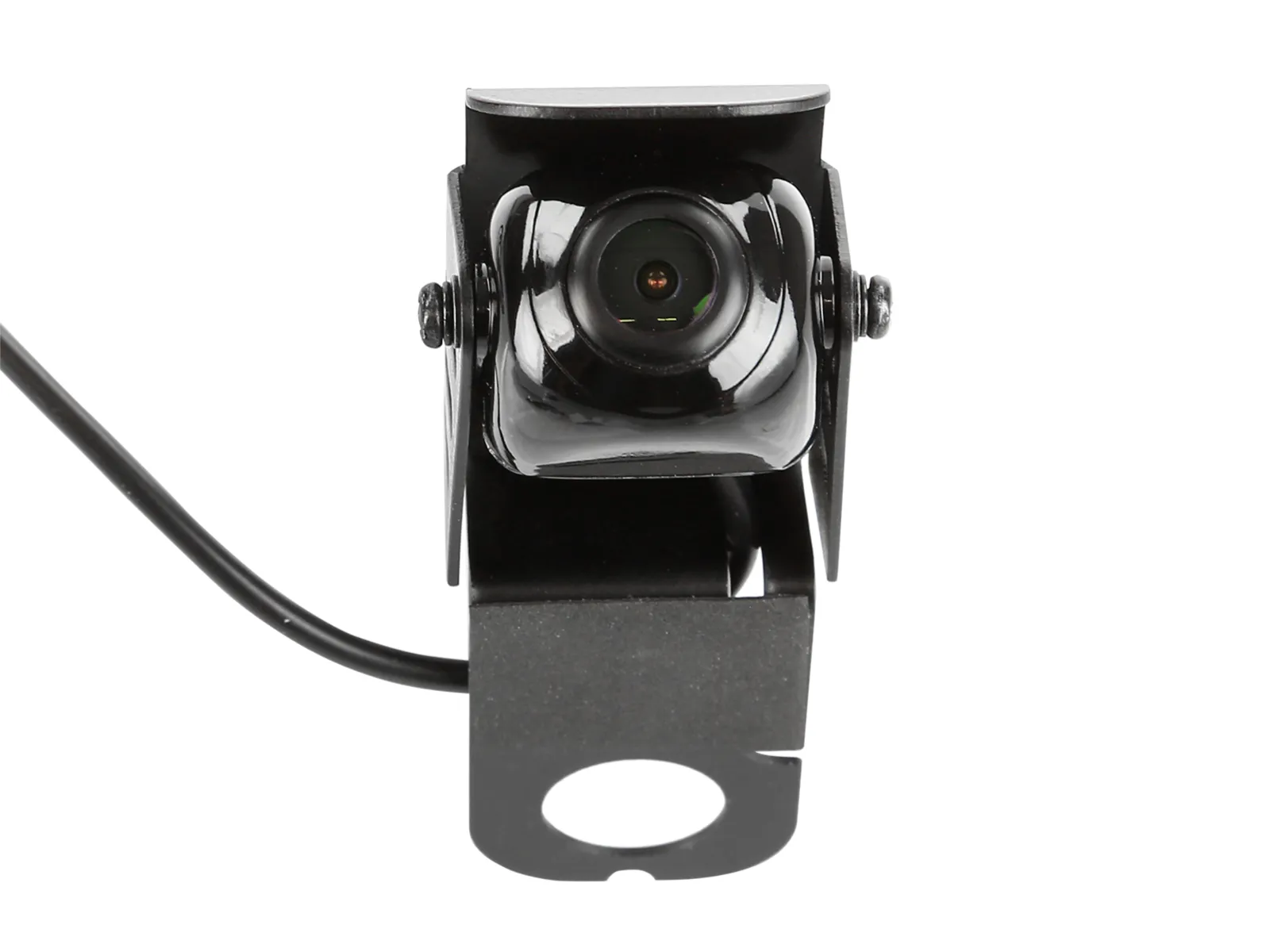

Produktmerkmale Kamera:

• Aufbau: Metall
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper
• Sensor Typ: 1/4″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 720 x 576
• Linse: 1,9mm / F 2.0
• Min.Lux: 0 bei aktiver Nachtsichtfunktion
• Auflösung: 420 TV lines
• Blickwinkel: 140 °
• Blickwinkel: horizontal 115° vertikal 80° + 5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin Mini-Stecker 5.2 mm
• Versorgungsspannung: 12Volt Gleichspannung + 10 %
• Stromaufnahme: 60mA bei aktiver Nachtsichtfunktion
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 80°C
• Abmessungen: L / B / H – 29mm / 22mm / 24mm (ohne Halter)

Anschlusskabel an der Kamera:

• 1 Meter Kabel mit 4-Pin Mini-Stecker 5,2 mm

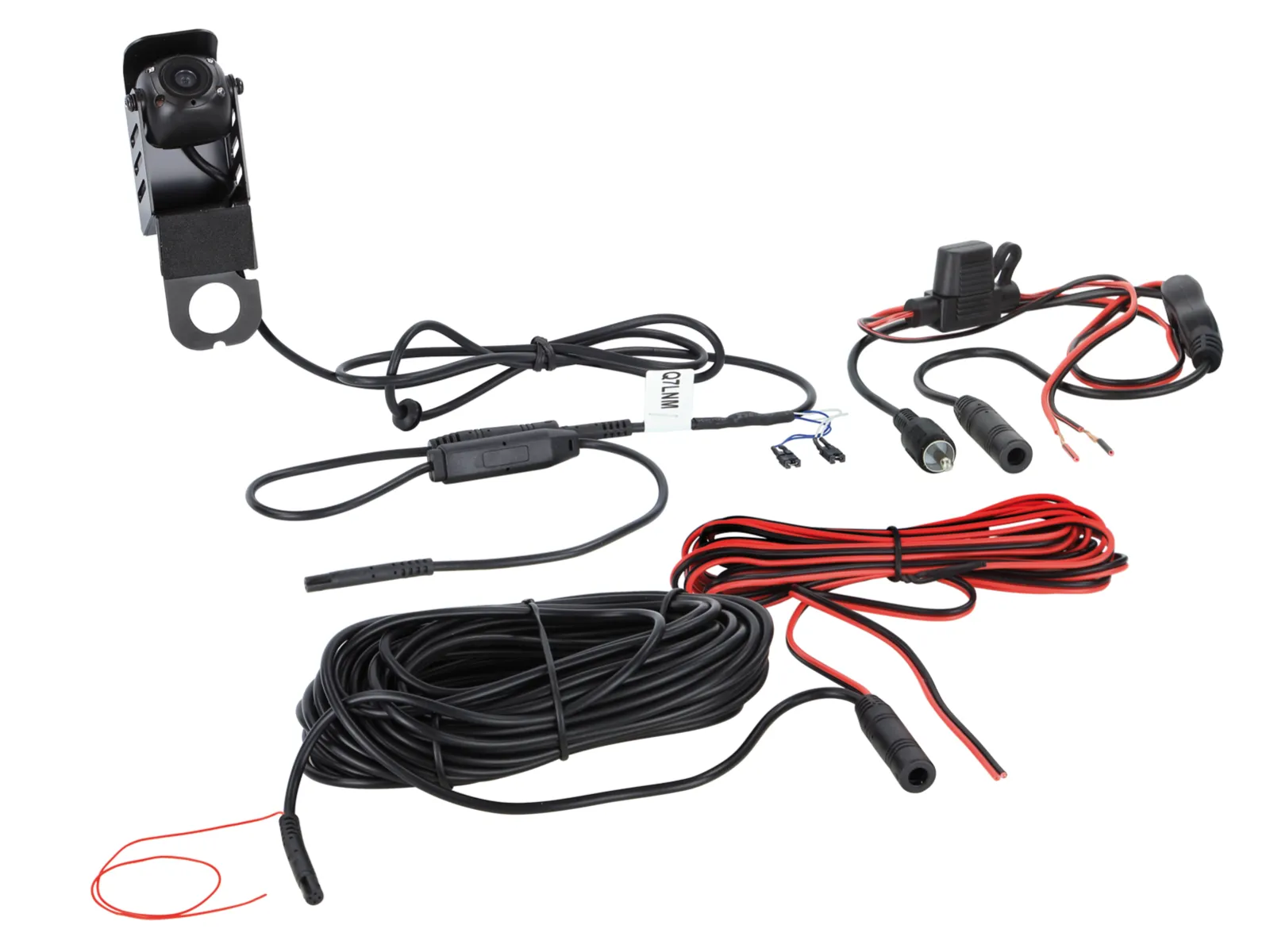

Kabelsatz:

• 1 Meter Kabel mit 4-pin Mini-Stecker inkl. 2 Jumper
• 6,5 Meter Verlängerung inkl. 3 Meter Stromleitung zum Anschluss am Rückfahrlicht und Durchverkabelung bis zum Anschlusskabel am Endgerät
• 4-Pin Mini-Buchse 10 mm und Stecker 5,2 mm
• 0,2 Meter Stromanschlusskabel inkl. Sicherung und Videoanschlusskabel (RCA)

Installationszubehör:

• Kameraanschluss an Interfaces > Schließerrelais elektronisch 2V-12V/1,5A max: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht > Rückfahrkamera Spannungsstabilisator Rückfahrsignal: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m: 771000-6315
