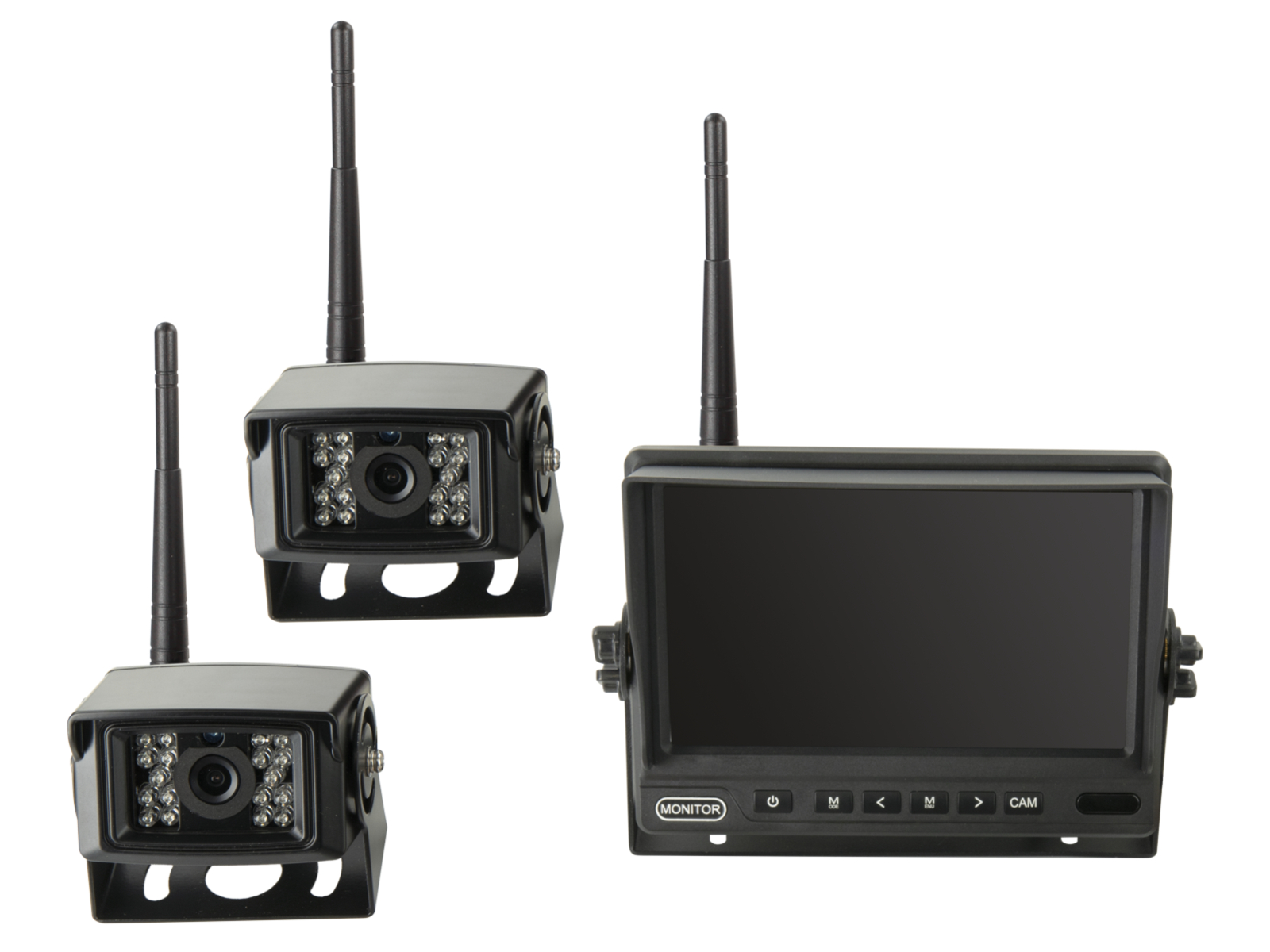

Rückfahrkamera Monitor Kit 7 2x Kamera Video Transmitter

Rückfahrkamera Monitor Kit 7 2x Kamera Video Transmitter

Rückfahramera Monitor Kit

Design: Transporter / Wohnmobil
Montageart: Anbau /Dachmontage

2 x Kamera Analog HD 1080 Pixel / Nachtsichtfunktion / VideoTransmitter digital

Monitor 7″ Video Transmitter digital / Sonnenschutz / Führungslinien / Spiegelungsfunktion

Hinweis:

acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Monitorbertiebsspannung+12V / +24V
Monitorversorgungsspannung: +12V / +24V

Kamerabetriebsspannung:+12V / +24V
Kameraversorgungsspannung: +12V / +24V

Anschluss Monitor:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Masse/GND Karosserie direkt

Anschluss Kamera:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Masse/GND Karosserie direkt

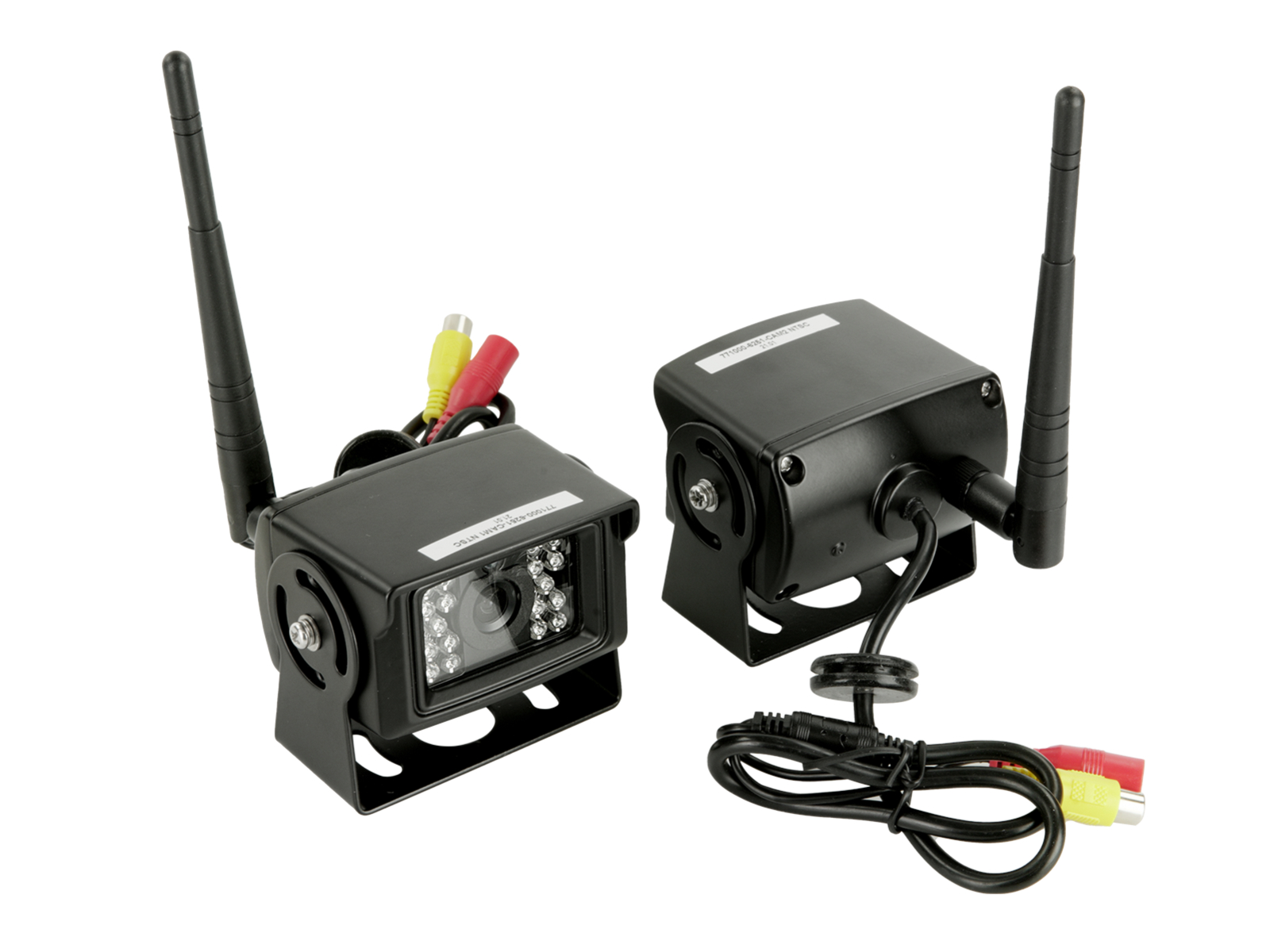

Produktmerkmale Kamera:

Aufbau: Metall
Farbe: schwarz
Extras: Videotransmitter digital / Nachtsichtfunktion
Sensor Typ: 1/3″ AHD
Bildsystem: NTSC Farbe
Effektive Pixel: 1280 x 720
Min.Lux: 0 Lux bei aktiver Nachtsichtfunktion
Auflösung: AHD Analog HD
Kinsenwinkel: 120°
Blickwinkel: horizontal 90° vertikal 55° +5°
Staub und Wassergeschützt: IP68
Anschluss: +12V / +24V Stecker
Versorgungsspannung: +12V / 24V+ Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -20°C – 75°C
Aufbewahrungstemperatur: -40°C – 85°C

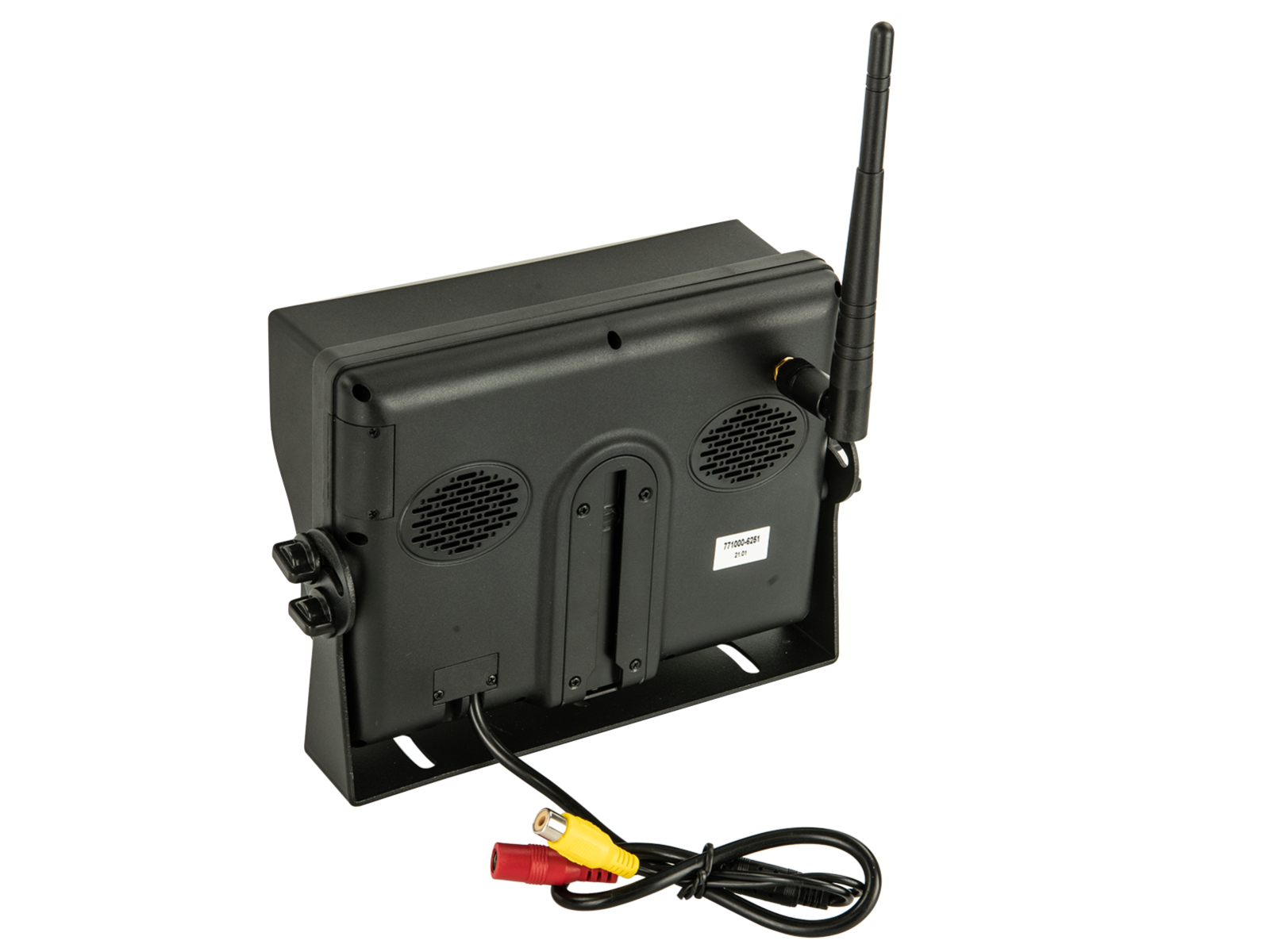

Produktmerkmale Monitor:

Aufbau: Kunststoff mit Metallhalter
Farbe: schwarz
Extras: Sonnenschutz / Führungslinien / Spiegelungsfunktion
Eingang: 1 Video Cinch(f)
Auflösung: 16:9 / 1024 x 600 Pixel RGB
TV System: PAL / NTSC
Anschluss: +12V / +24V Stecker
Versorgungsspannung: +12V / 24V+ Gleichspannung

Anschlusskabel am Monitor:

+12V / +24V Stecker
Cinch(f) gelb: Video

Anschlusskabel an der Kamera:

+12V / +24VDC-Stecker
