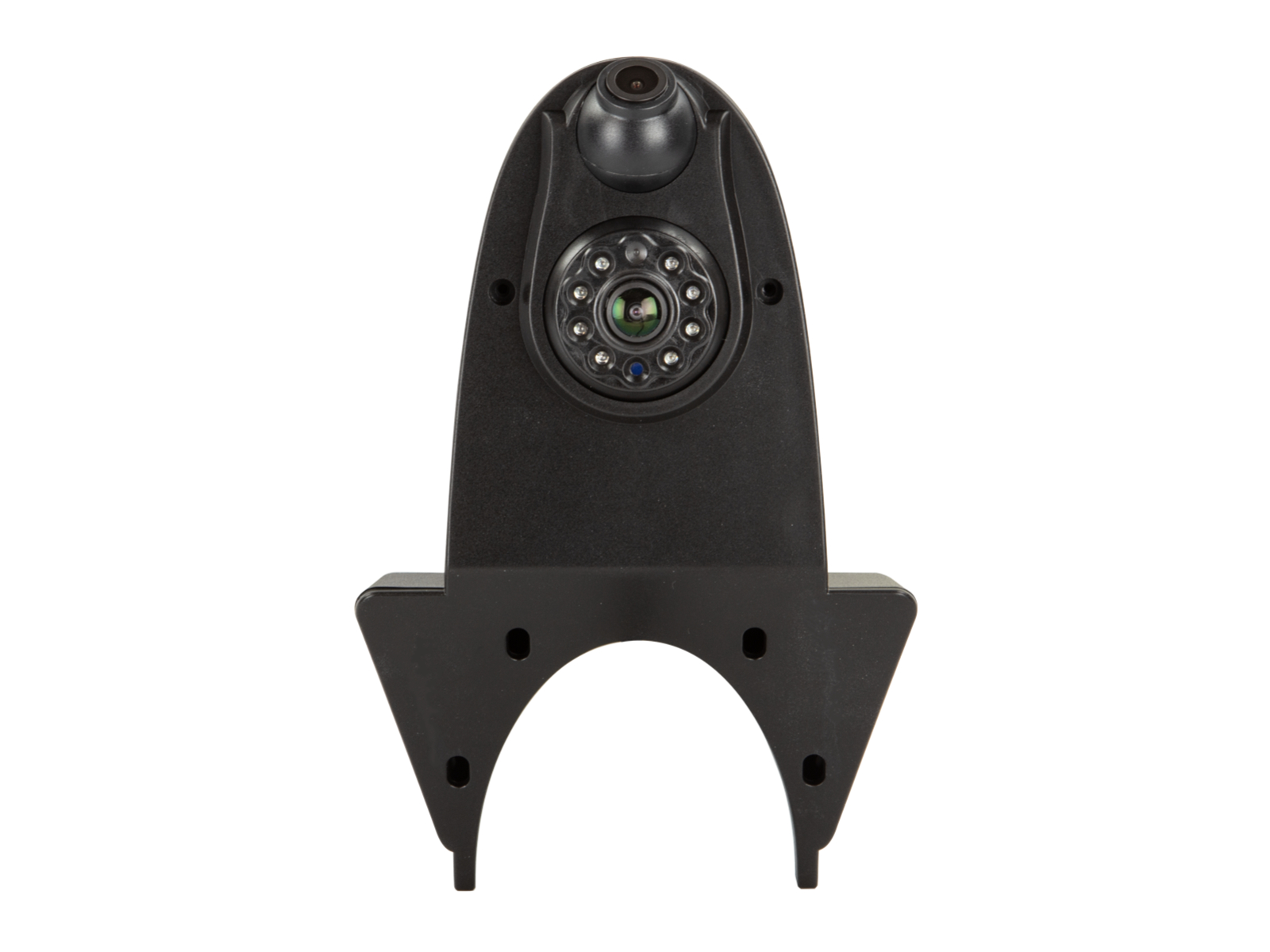

Rückfahrkamera Transporter Aufbau/Dual View schwarz

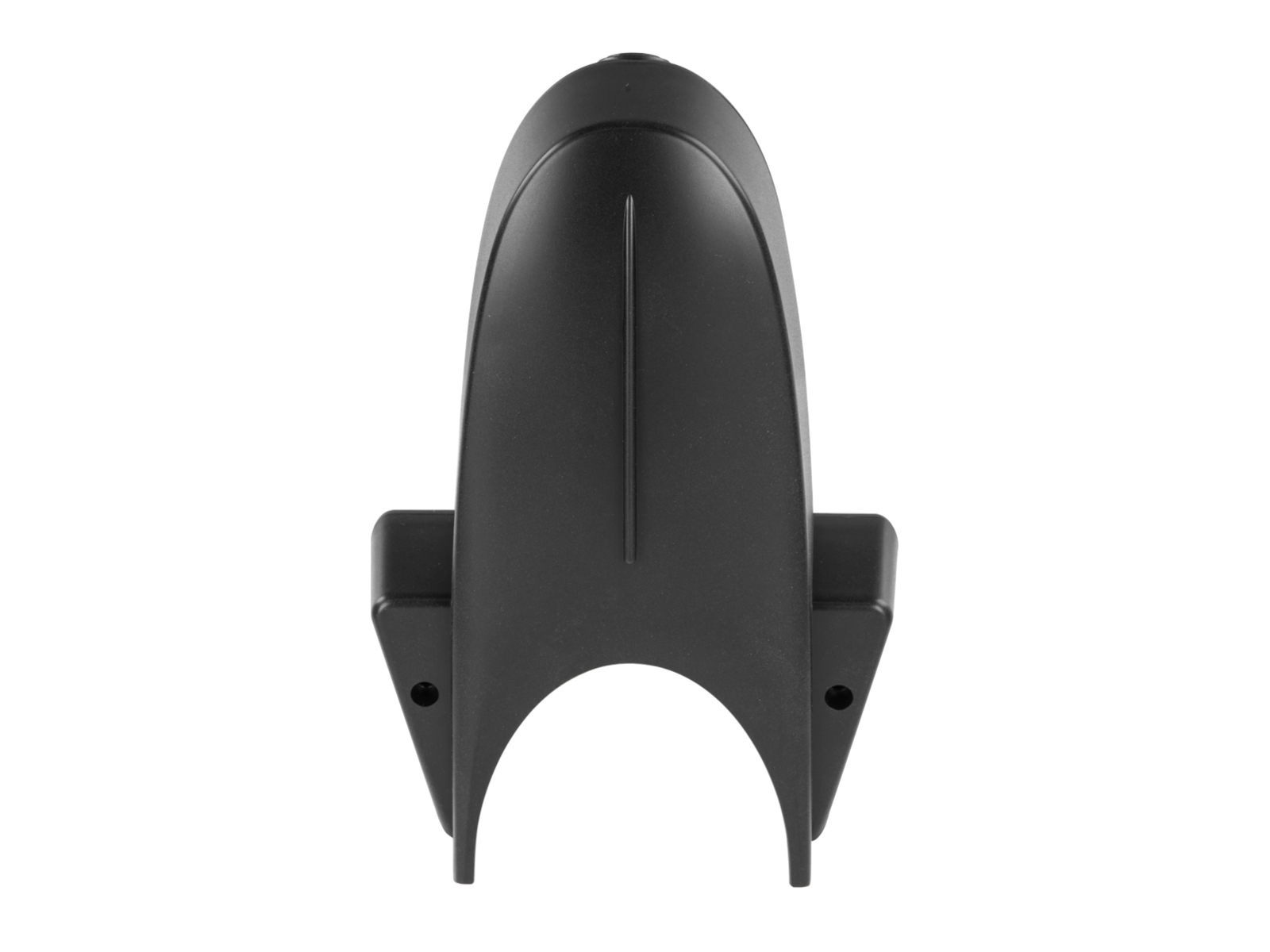

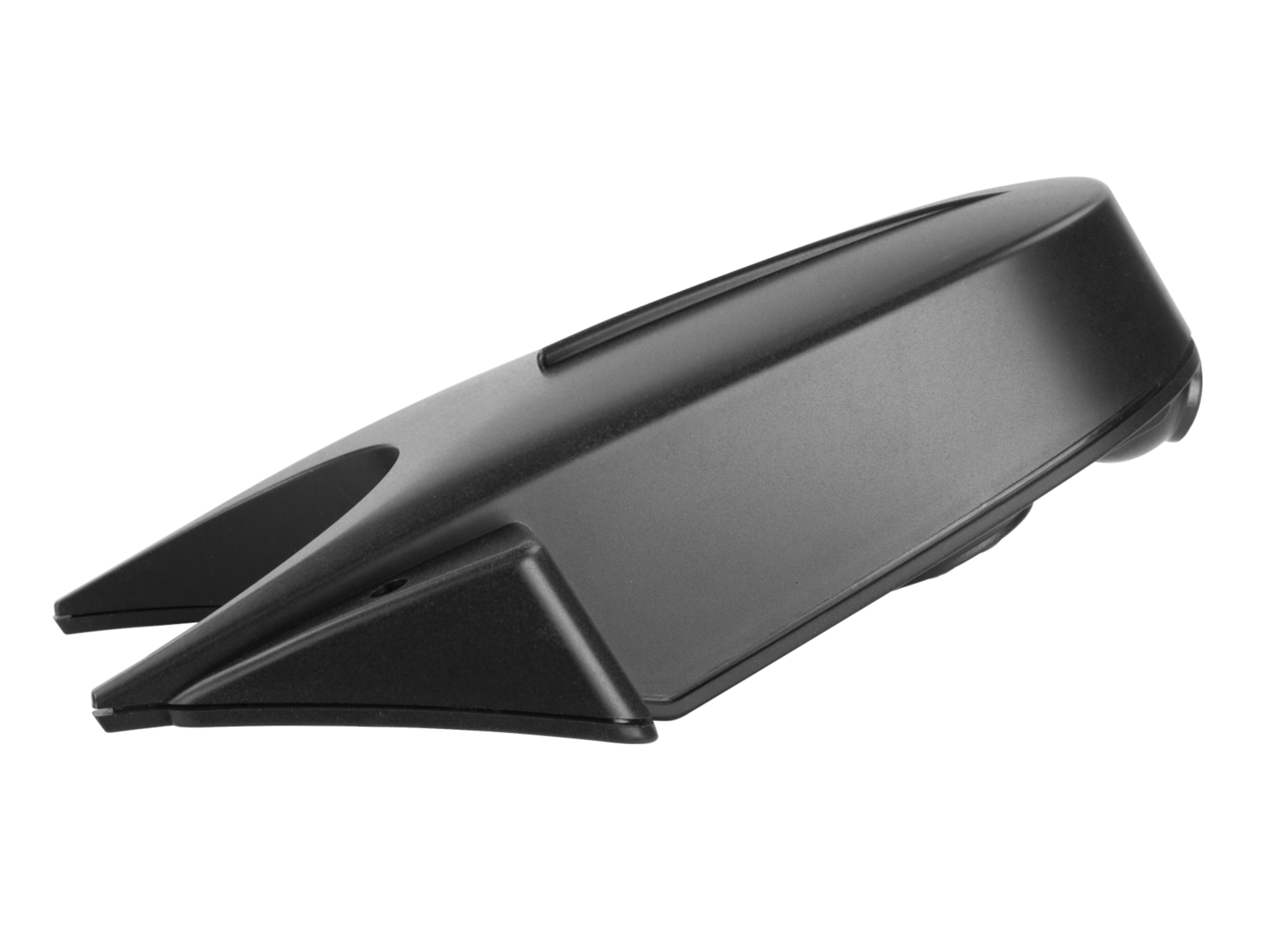

Rückfahrkamera Transporter Aufbau/Dual View schwarz

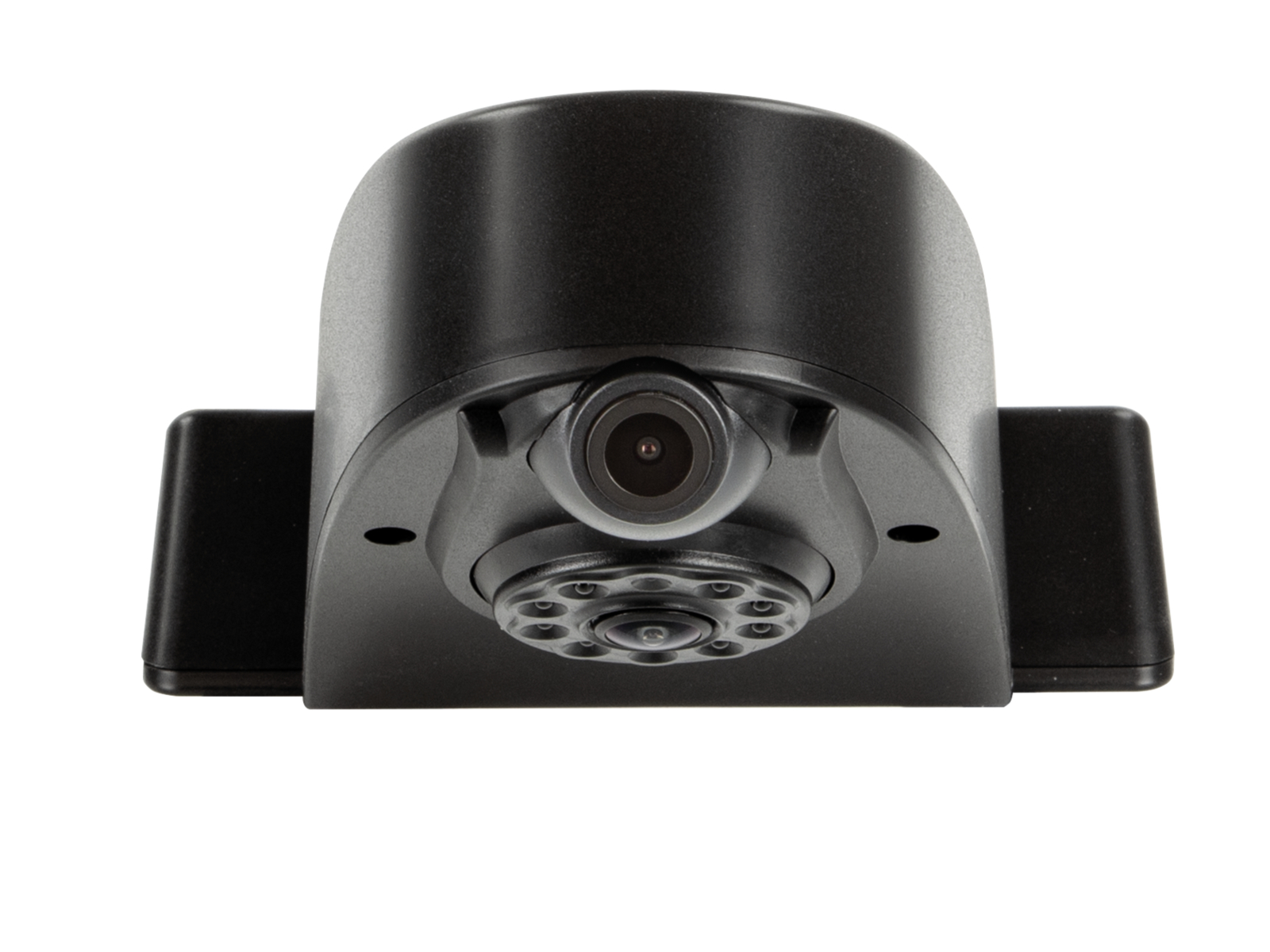

Rückfahrkamera Dual View universal

Design: Transporter
Montageart: Dachmontage

MitNachtsichtfunktion / Blickwinkel verstellbar 20° /2 Kameralinsen

Hinweis:

Die Kamera ist für den Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +12V
Kameraversorgungsspannung: +12V

Anschluss:
rot: +12V geschaltet laststabil abgesichert Kamera 1
blau: Karosseriemasse direkt/GND Kamera 1
gelb : +12V geschaltet laststabil abgesichert Kamera 2
weiß: Karosseriemasse direkt/GND Kamera 2

Cinch(m) gelb: Video Kamera 1
Cinch(m) weiß: Video Kamera 2

Anschluss an Monitore mit 2 x Videoeingang

Anschluss an Monitore mit 1 x Videoeingang:
Videoumschaltung 2x Cinch(f)>1x Cinch(m) +12V geschaltet > Artikel: 771000-5008

Produktmerkmale Kamera:

Aufbau: Kunststoff
Farbe: schwarz
Extras: Nachtsichtfunktion / Blickwinkel 20° verstellbar /2 Kameralinsen
Sensor Typ: 1/3″ CMOS
Bildsystem: NTSC Farbe
Effektive Pixel: 976 x 572
Linse: 1,9mm / F 2.0
Min.Lux: 0 bei aktiver Nachtsichtfunktion
Auflösung: 600TV lines
Blickwinkel Kamera 1: horizontal 105 +5° vertikal 75 +5°
Blickwinkel Kamera 2: horizontal 48 +5° vertikal 34 +5°
Staub und Wassergeschützt: IP68
Anschluss: 7 Pin Systemstecker(f)
Betriebsspannung:+12V Gleichspannung
Versorgungsspannung: +12V Gleichspannung
Stromaufnahme: 200mA bei eingeschalteter Nachtsichtfunktion
Betriebstemperaturbereich: -20°C – 75°C
Aufbewahrungstemperatur: -40°C – 85°C
Abmessungen : L / B / H / – 205 mm / 128,5 mm / 55,4 mm

Anschlusskabel an der Kamera 60cm +/-:
7 Pin Systemstecker(m)

Verlängerung 10m +/-:
7 Pin Systemstecker(m) / 7 Pin Systemstecker(f)

Anschlusskabel 20cm+/-:
7 Pin Systemstecker(m)
rot: Versorgungsspannung
blau: Masse/GDD
gelb: Versorgungsspannung
weiß:Masse/GND
Cinch(m) gelb:Video
Cinch(m) weiß:Video
