Rückfahrkamera Transporter/Wohnmobil 180 diagonal/IP69K

Rückfahrkamera Transporter/Wohnmobil 180° diagonal/IP69K

Rückfahrkamera universal

• Design: Transporter / Wohnmobil
• Montageart: Anbau /Dachmontage

• Mit E-MARK / IP69K geprüft / 180° Blickwinkel diagonal

Hinweis:

• acv Kameras sind zum Dauerbetrieb geeignet
• Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
• Kamerabetriebsspannung: +12V
• Kameraversorgungsspannung: +12V

Anschluss:

• rot : +12V geschaltet laststabil abgesichert
• schwarz: Karosseriemasse direkt/GND
• Cinch(m) gelb: Video

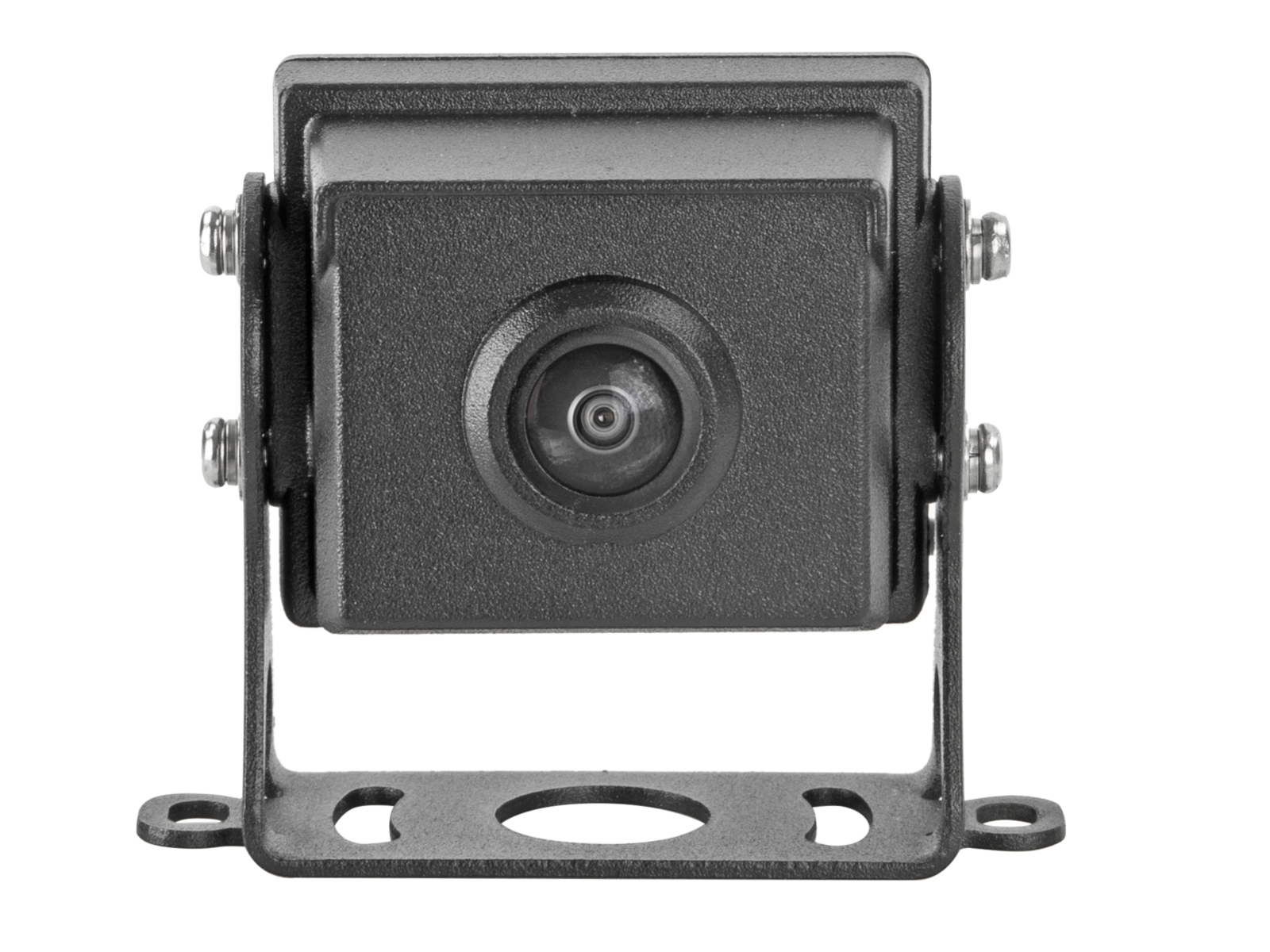

 Produktmerkmale Kamera:

• Aufbau: Metall
• Farbe: schwarz
• Extras: IP69K geprüft / 180° Blickwinkel diagonal
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 960 x 480
• Linse: 2,1mm
• Min.Lux: 0.1 Lux
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 180°
• Blickwinkel: horizontal 140° vertikal 100°
• Staub und Wassergeschützt: IP69K
• Anschluss: 4 Pin acv-Systemstecker Ø5,2mm
• Betriebsspannung: +12V Gleichspannung
• Versorgungsspannung: +12V Gleichspannung
• Stromaufnahme: 80mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen mit Halter: L / B / H / 69,3mm / 57,8mm / 25,5mm

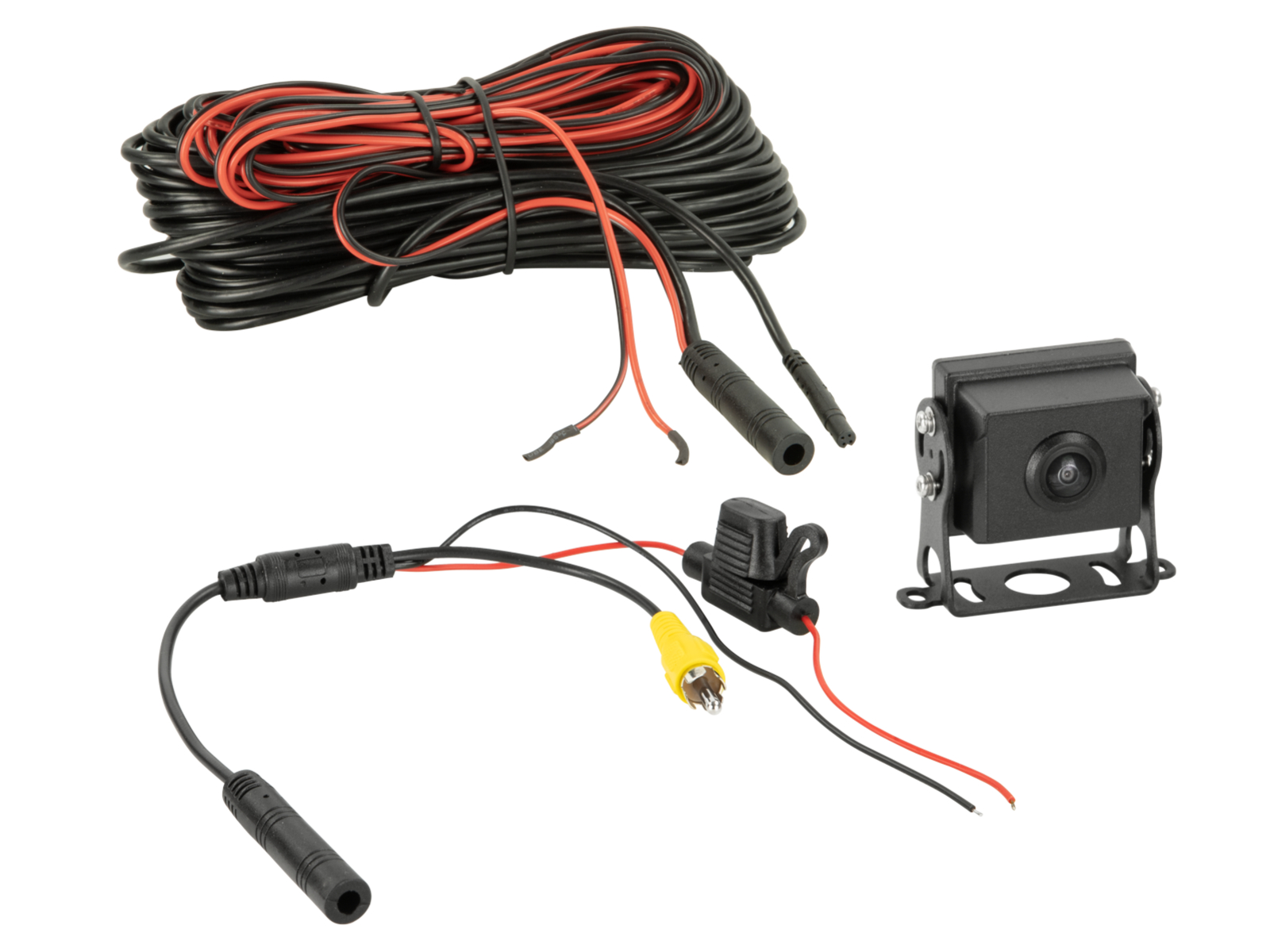

Anschlusskabel an der Kamera 1m+/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 15m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

 Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
