Rückfahrkamera universal 4-eckig – Unterbau

Rückfahrkamera universal ( 4-eckig ) – Unterbau

Rückfahrkamera universal
Bauform: viereckig
Montageart: Unterbau
Mit Orientierungslinien / Spiegelungsfunktion

Hinweis:
acv Kameras sind zum Dauerbetrieb geeignet
Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen
Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V
Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera
Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND
Cinch(m) gelb: Video
Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren

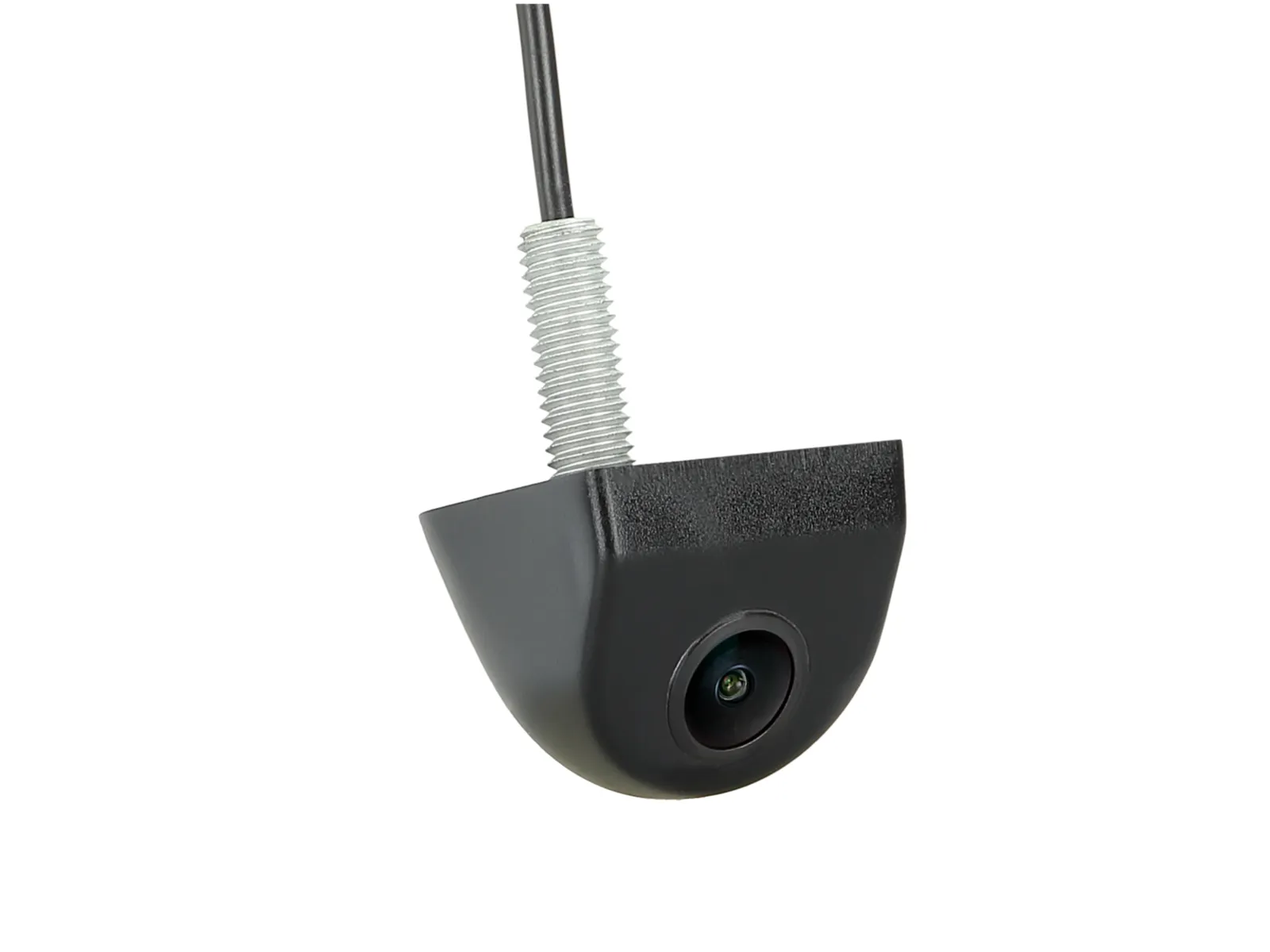

Produktmerkmale Kamera:

• Aufbau: Kunststoff mit 8mm Gewinderohr Kabelführung
• Farbe: schwarz
• Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper
• Sensor Typ: 1/3″ CMOS
• Bildsystem: NTSC Farbe
• Effektive Pixel: 728 x 488
• Linse: 1,9mm / F 2.0
• Lux: 0,3
• Auflösung: 600 TV lines
• Linsenwinkel: diagonal 170°
• Blickwinkel: horizontal 103° vertikal 78° +5°
• Staub und Wassergeschützt: IP68
• Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
• Bertiebsspannung: +3V Gleichspannung
• Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
• Stromaufnahme: 200mA
• Betriebstemperaturbereich: -30°C – 75°C
• Aufbewahrungstemperatur: -40°C – 85°C
• Abmessungen: L / B / H – 34,5mm / 33mm / 27,57mm

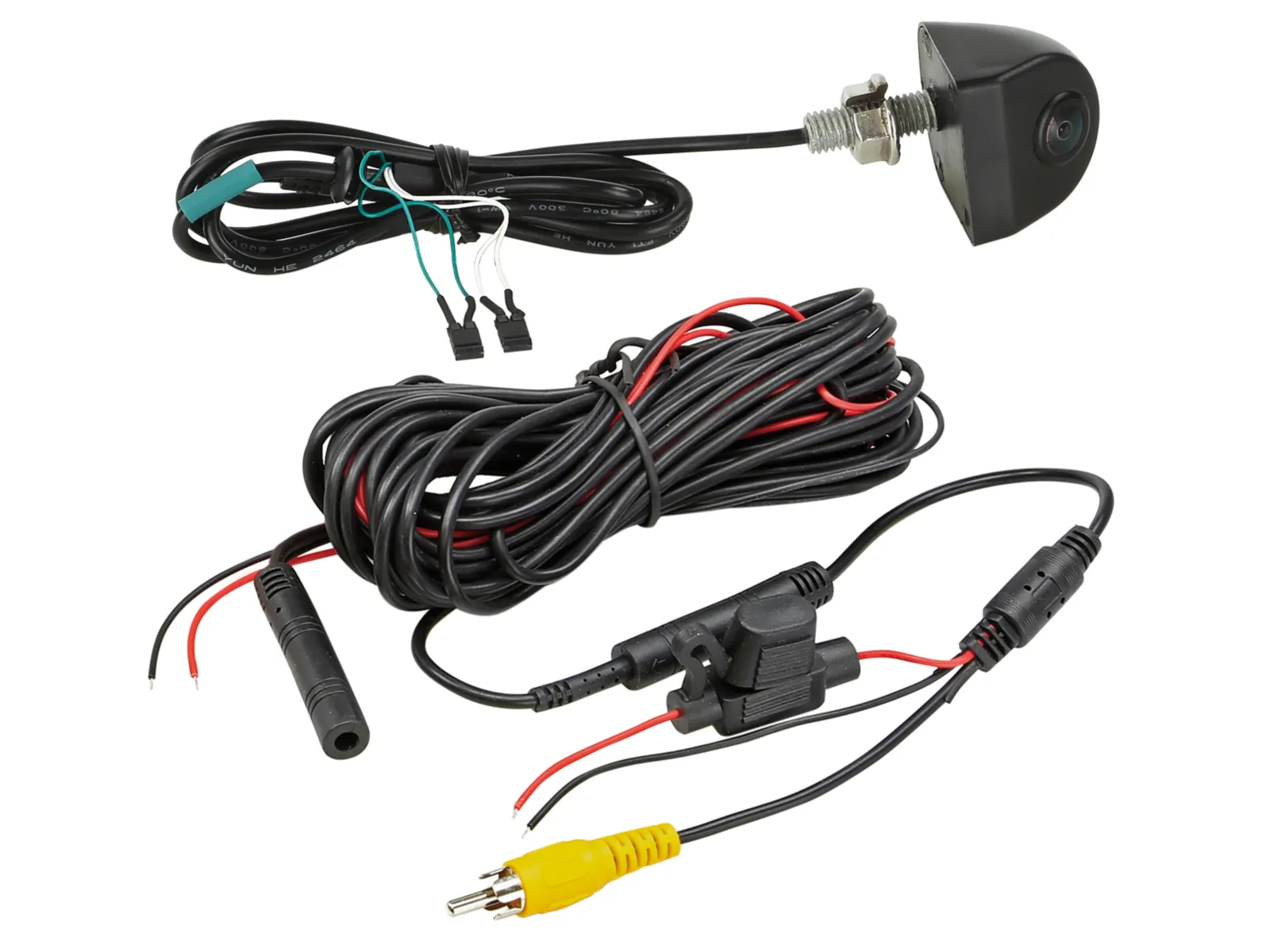

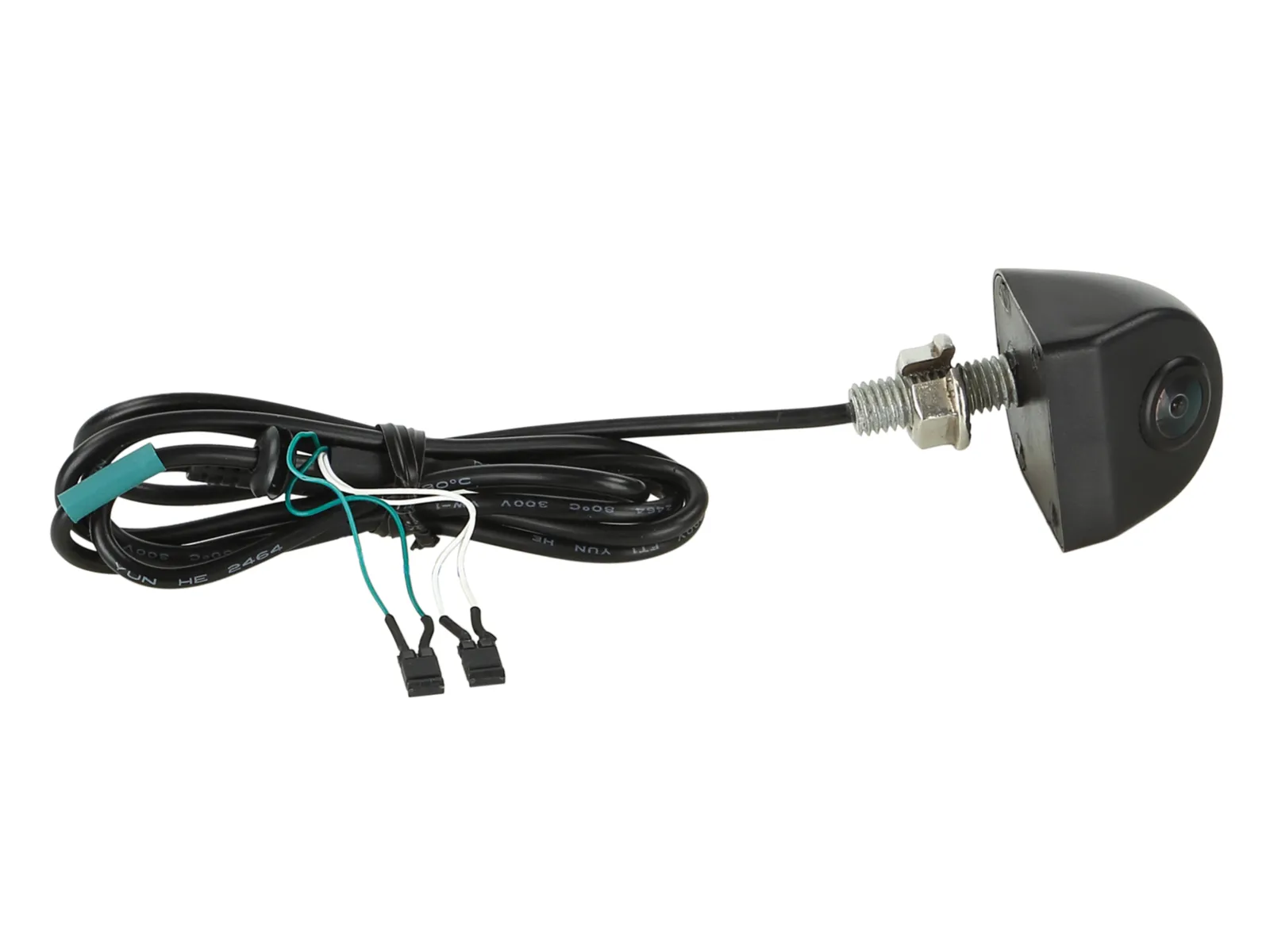

Anschlusskabel an der Kamera 1m +/-:

• 4 Pin acv-Systemstecker(m) Ø5,2mm
• 2 Jumper

Spannungswandler +3V:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
• Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
• Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:

• 4 Pin acv-Systemstecker(f) Ø10mm
• rot: Versorgungsspannung
• schwarz: Masse/GND
• Cinch(m) gelb: Video

Installationszubehör:

• Rückfahrkamera Kunststoffkeil 5° Winkel für 771000-6000 > Artikel: 771000-6910
• Kameraanschluss an Interfaces:
• Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
• Kameraanschluss an Rückfahrlicht:
• Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:

• Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
• Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
• Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
