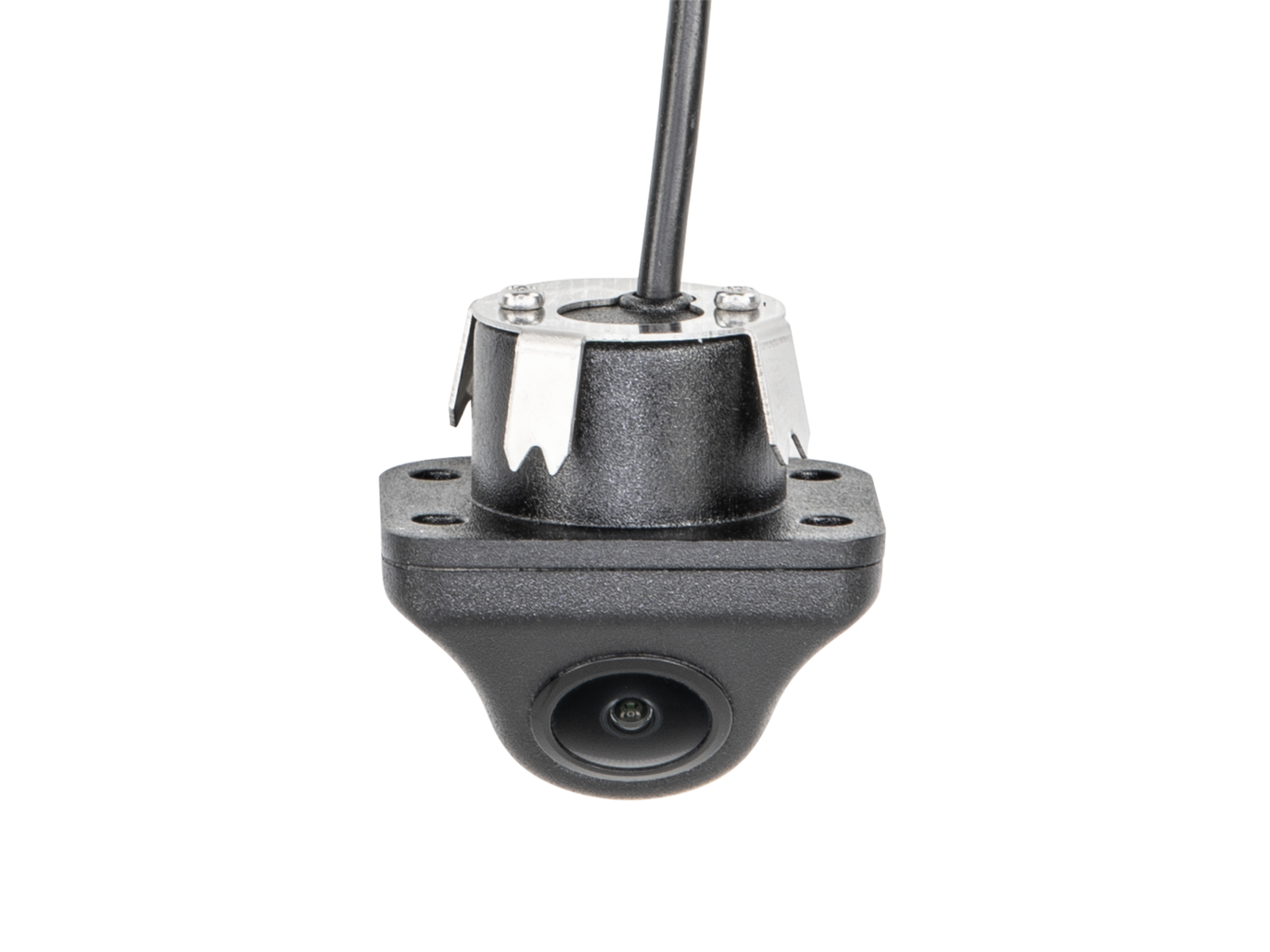

Rückfahrkamera universal Unterbau viereckig

Rückfahrkamera universal Unterbau viereckig

Rückfahrkamera universal

Bauform: viereckig
Montageart: Unterbau

Mit Orientierungslinien / Spiegelungsfunktion /Snap-In Befestigung

Hinweis:

Acv Kameras sind zum Dauerbetrieb geeignet

Vor Installation > Blickwinkel und Kameraausrichtung am Verbauort mit einem Testmonitor prüfen

Kamerabetriebsspannung: +3V
Kameraversorgungsspannung: +12V / +24V

Anschluss ohne Spannungswandler +3V im Lieferumfang beschädigt die Kamera

Anschluss:
rot: +12V / +24V geschaltet laststabil abgesichert
schwarz: Karosseriemasse direkt/GND

Cinch(m) gelb: Video

Jumper:
grün: Orientierungslinien aktivieren/deaktivieren
weiß: Spiegelungsfunktion aktivieren/deaktivieren

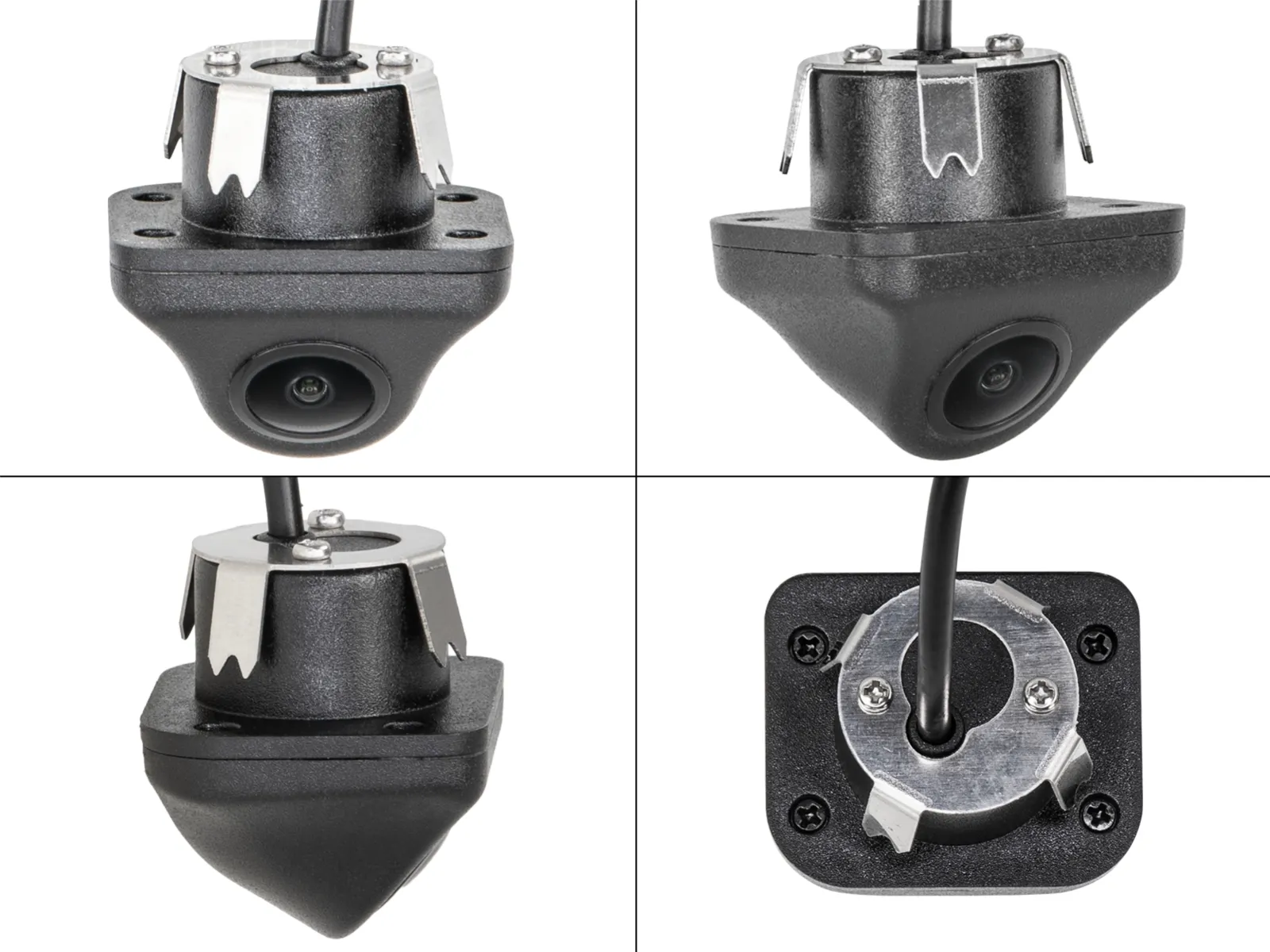

Produktmerkmale Kamera:
Aufbau: Kunststoff mit 22mm Bohrloch
Farbe: schwarz
Extras: Orientierungslinien über Jumper / Spiegelungsfunktion über Jumper / Snap-In Befestigung
Sensor Typ: 1/3″ CMOS
Bildsystem: NTSC Farbe
Auflösung: 960 x 480
Lux: 0,1
TV Lines: 600 TV lines CVBS D1
Linsenwinkel: diagonal 170°
Blickwinkel: horizontal 120° / vertikal 85° +5°
Staub und Wassergeschützt: IP68
Anschluss: 4 Pin acv-Systemstecker(m) Ø5,2mm
Betriebsspannung: +3V Gleichspannung
Versorgungsspannung: +12V / +24V Gleichspannung > mit Spannungswandler
Stromaufnahme: 60mA
Betriebstemperaturbereich: -20°C – 70°C
Aufbewahrungstemperatur: -40°C – 85°C
Abmessungen: L / B / H – 34,7mm / 29,8mm / 34,99mm Gesamthöhe
Bohrloch: Ø 22mm

Anschlusskabel an der Kamera 1m +/-:
4 Pin acv-Systemstecker(m) Ø5,2mm
2 Jumper

Spannungswandler +3V:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm

Verlängerung 6,5m +/-:
4 Pin acv-Systemstecker(f) Ø10mm / 4 Pin acv-Systemstecker(m) Ø5,2mm
Stromleitung rot 3m +/- durchverkabelt: Anschluss an Kamera / Anschluss Rückfahrlicht zum Monitor
Masseleitung/GND schwarz 3m +/- durchverkabelt: Anschluss Karosseriemasse/GND an Kamera / Anschluss Karosseriemasse/GND direkt zum Monitor

Anschlusskabel 20cm +/-:
4 Pin acv-Systemstecker(f) Ø10mm
rot: Versorgungsspannung
schwarz: Masse/GND
Cinch(m) gelb:Video

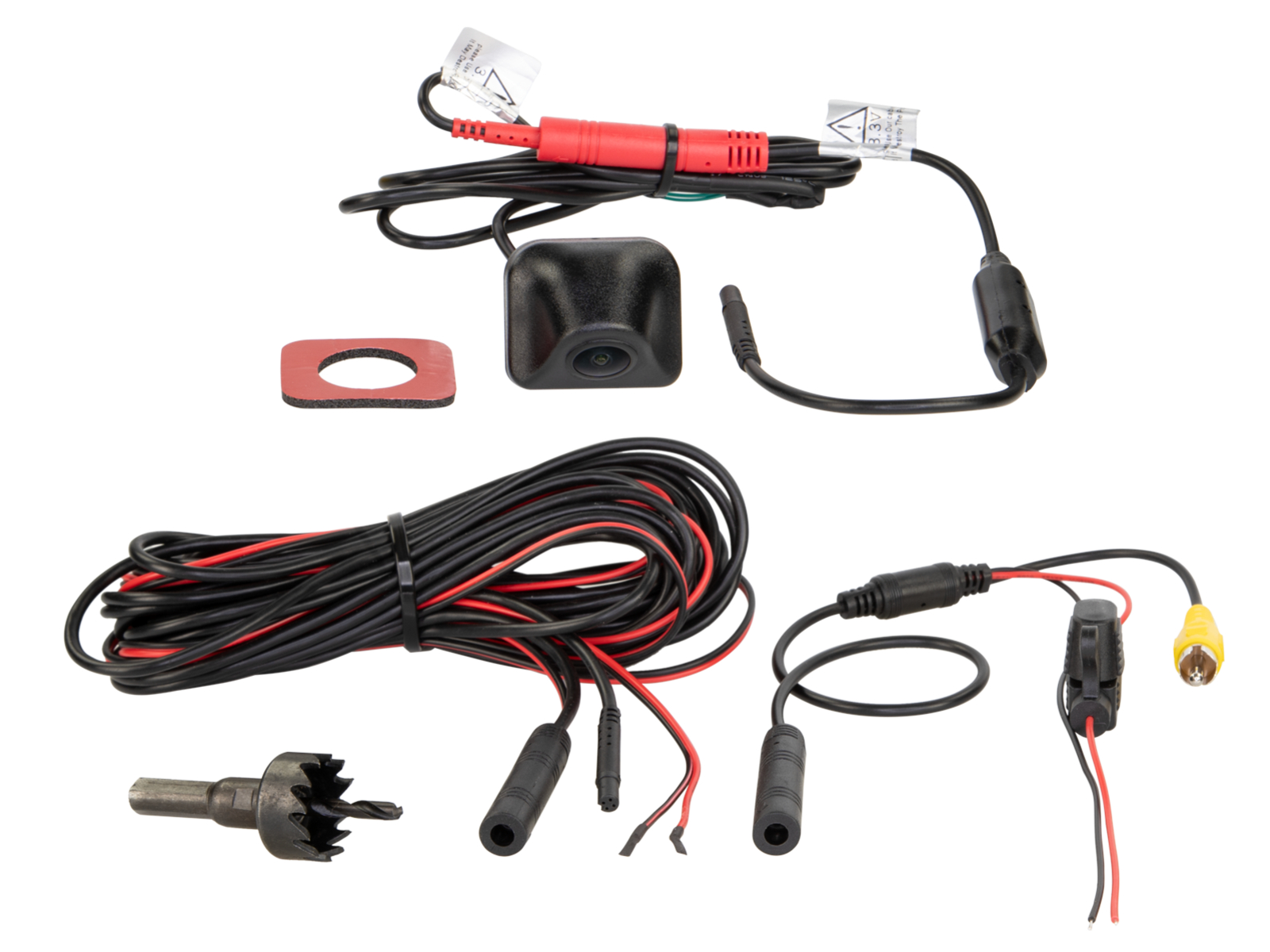

Installationszubehör:
Kameraanschluss an Interfaces:
Schließerrelais elektronisch 2V-12V/1,5A max > Artikel: 40-AD-REMOTE
Kameraanschluss an Rückfahrlicht:
Rückfahrkamera Spannungsstabilisator Rückfahrsignal > Artikel: 771000-6100

Optionales Zubehör:
Kamerakabel Verlängerung für acv Kamera 5m > Artikel: 771000-6305
Kamerakabel Verlängerung für acv Kamera 10m > Artikel: 771000-6310
Kamerakabel Verlängerung für acv Kamera 15m > Artikel: 771000-6315
