Umrüstadapter VAG 40Pin Quadlock52Pin Quadlock MIB

Umrüstadapter VAG 40Pin Quadlock>52Pin Quadlock MIB

Umrüstadapter VAG

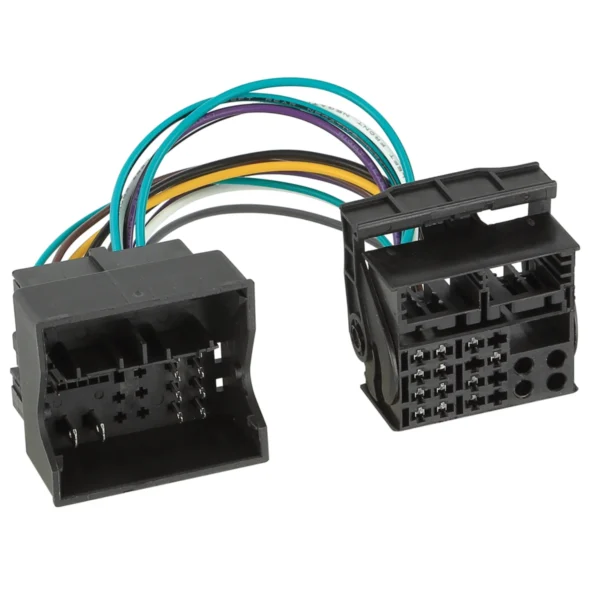

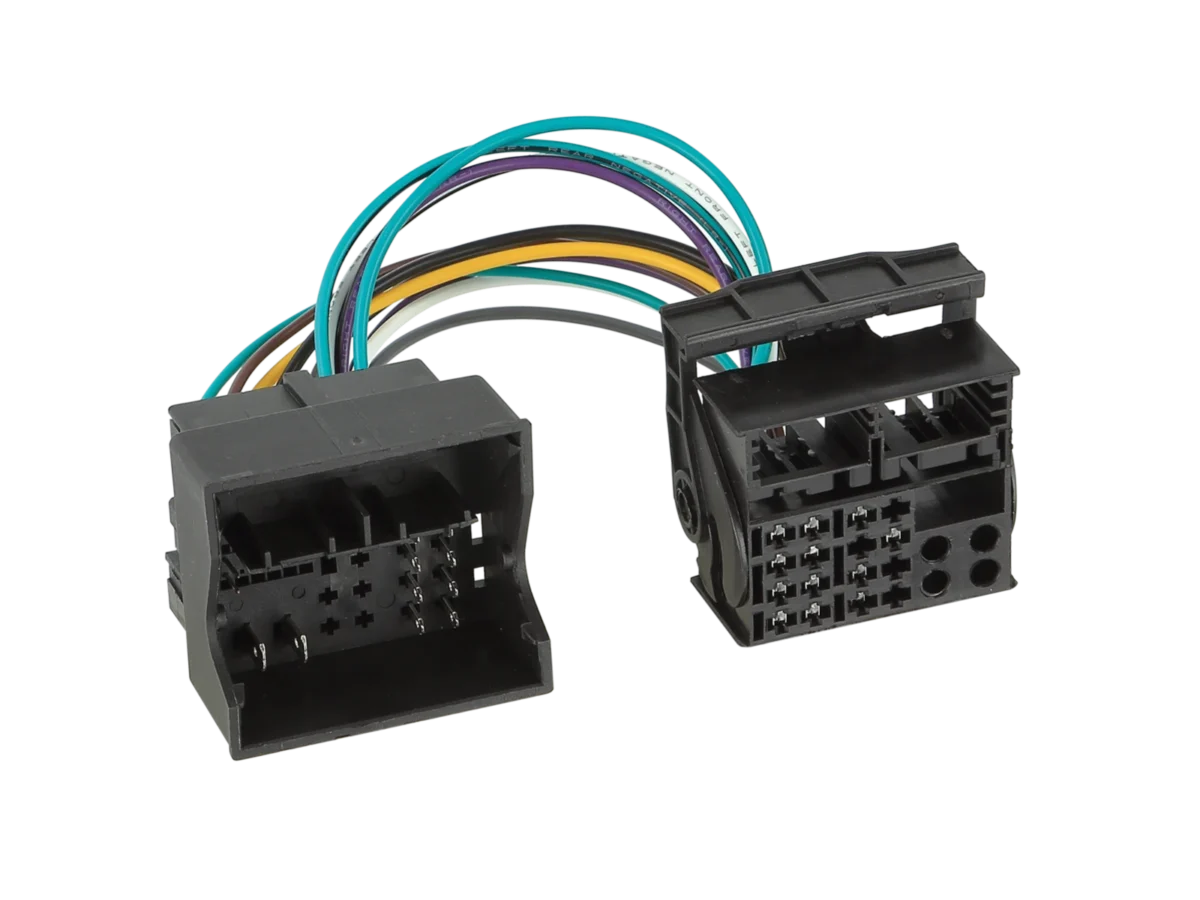

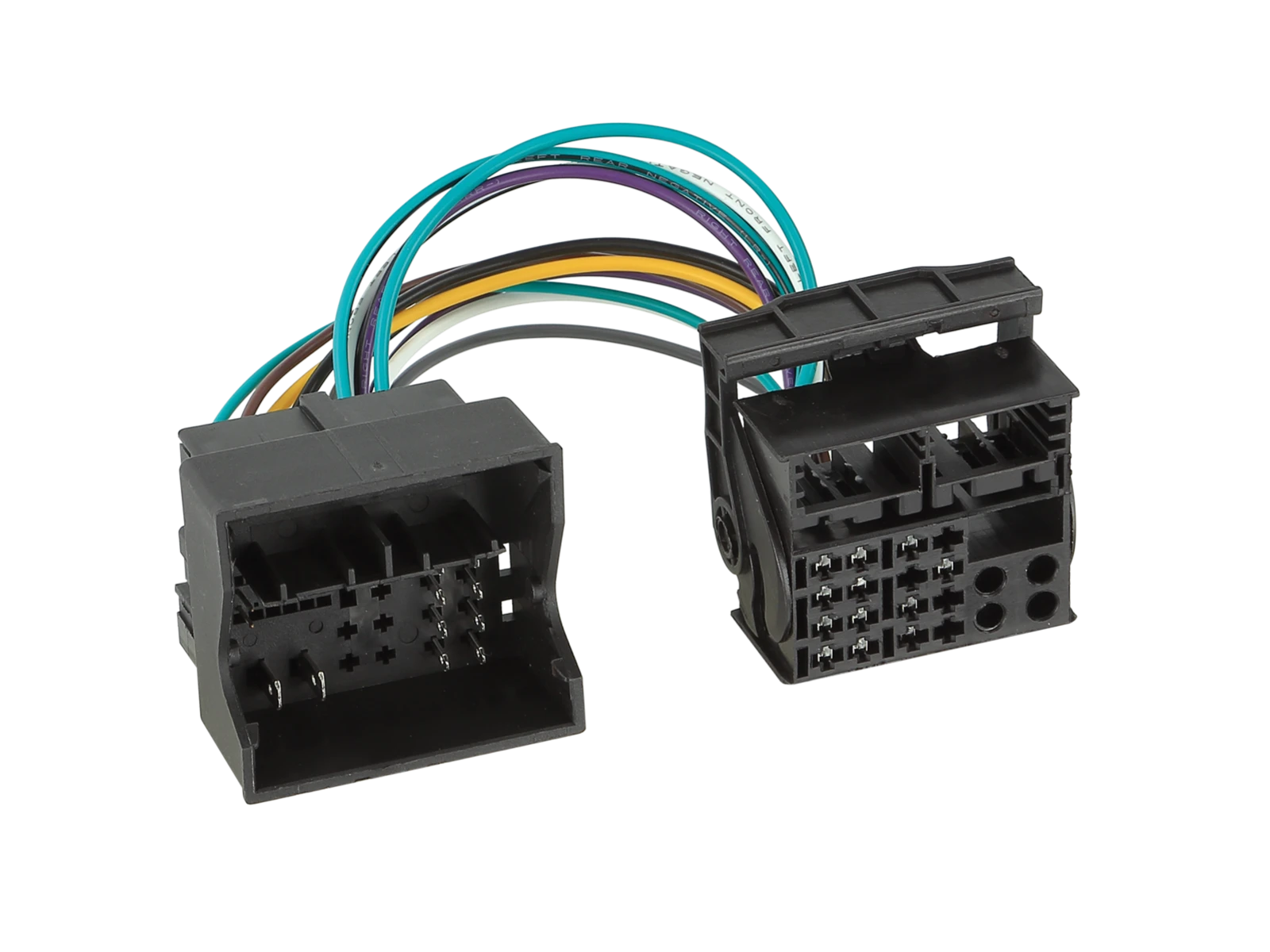

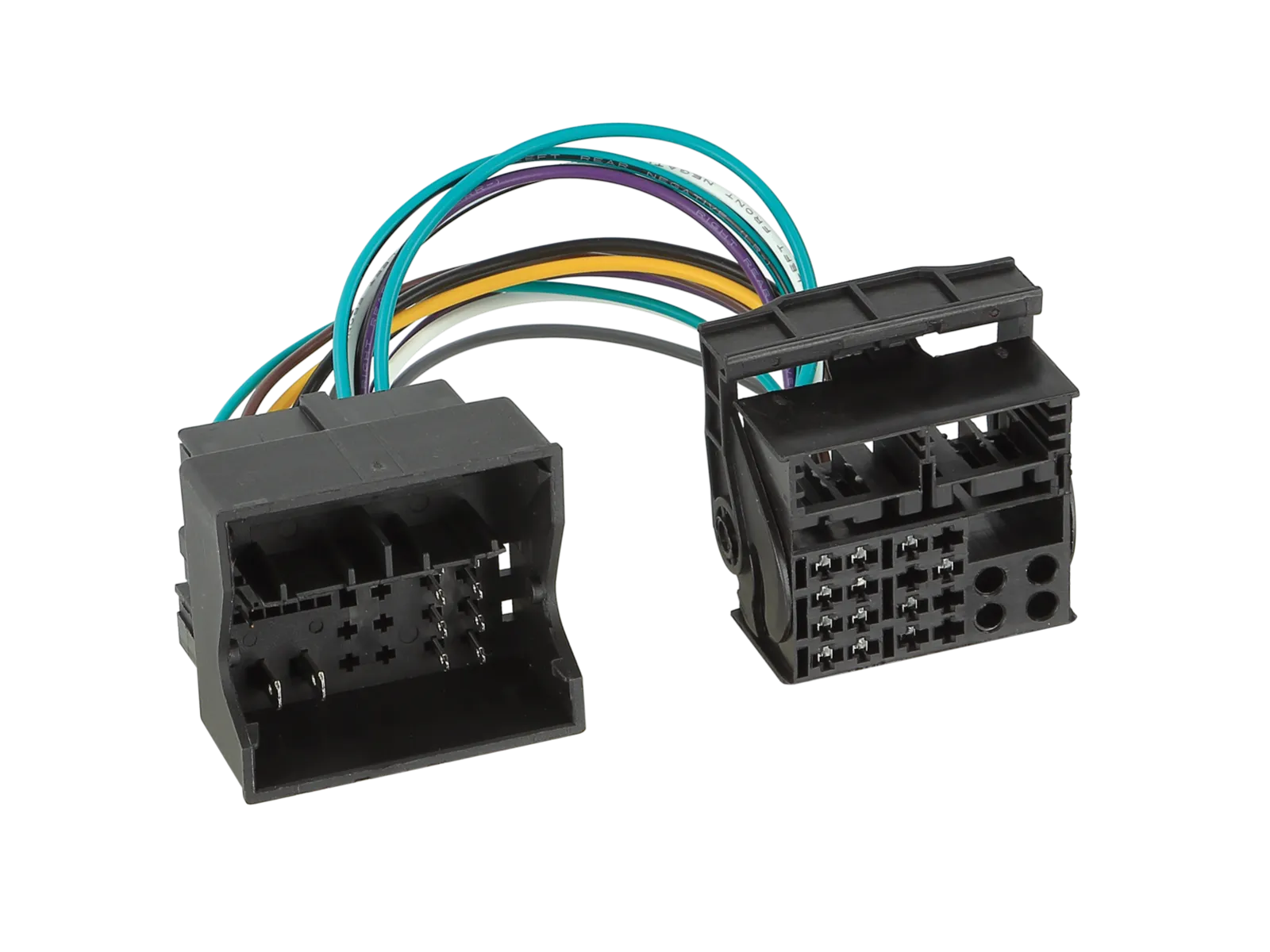

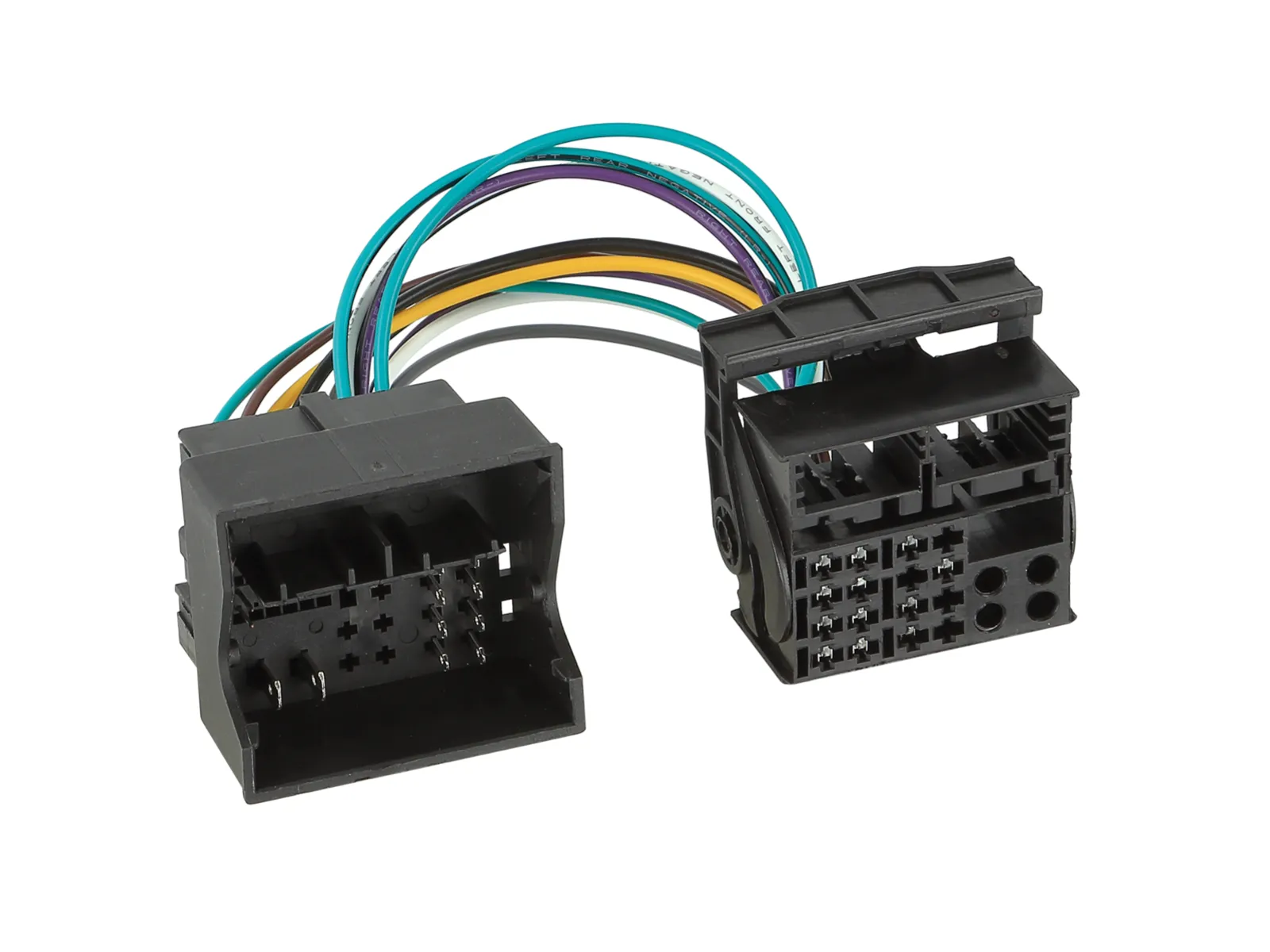

• Dieser Adapter ermöglicht den Einbau eines geeigneten OEM Geräts oder Interfaces mit fahrzeugspezifischem VAG 40 Pin Quadlock Anschluss in Fahrzeuge mit VAG 52 Pin Quadlock Stecker und MIB PQ Plattform.

Hinweis:

• Anschluss: 52 Pin Quadlock Stecker > 40 Pin Quadlock Stecker
• Lautsprecher und Spannungsversorgung durchverbunden
• CAN Bus Leitungen und weitere Anschlüsse nicht durchverbunden

Vor Installation:

• Spannungsversorgung der OEM Antennenanlage prüfen > +12V Speisespannung / +8,5V Speisepannung

• Belegung des OEM Gerätes oder des Interfaces und den Fahrzeuganschluss anhand des Fahrzeugschaltplans auf Richtigkeit prüfen
• 40 Pin Quadlock:
• Kammer A
• Pin 1 – Pin 8: Lautsprecher Front/Rear
• Pin 9: CAN high
• Pin 10: CAN low
• Pin 12: Masse GND Klemme 31
• Pin 15: +12V Dauerstrom Klemme 30
• Kammer C
• Pin 1: Mikrofon – in
• Pin 7: Mikrofon + in
• 52 Pin Quadlock:
• Kammer A
• Pin 1 – Pin 8: Laustprecher Front/Rear
• Pin 17: Masse GND Klemme 31
• Pin 18: +12V Dauerstrom Klemme 30
• Kammer B
• Pin 1: Mikrofon + in
• Bin 6: Rückfahrkamera Video +
• Pin 7: Mikrofon – in
• Pin 12: Rückfahrkamera Video –
• Kammer D
• Pin 6: CAN high
• Pin 12: CAN low
• Codierung des Fahrzeugs gegebenenfalls notwendig

Für folgende Anwendung:

• Einbau von geeigneten 40 Pin OEM Geräten in VW Fahrzeuge mit 52 Pin Stecker und MIB PQ Plattform
• RCD200 / RCD210 / RCD300 / RCD310 / RCD500 / RCD510 OEM Gerät
• RNS315 / RNS510 OEM Navigation
• Einbau von geeigneten Lenkardfernbedienungsinterfacen und Infodaptern mit 40 Pin Stecker in Fahrzeuge mit 52 Pin Stecker und MIB PQ Plattform
• LFB Audi/Seat/Skoda/VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42a-1324-001
• LFB VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 42svw002
• Infodapter VW diverse Fahrzeuge 40Pin Quadlock > Artikel: 43uvw01

Für folgende Fahrzeuge geeignet

• VW Beetle (16) 06/2016 – 03/2018
• VW Caddy IV (DU) 06/2015 – 09/2020
• VW Jetta (16) 2015 – 2018
• VW Sharan II (7N) 07/2015 – 10/2021
• VW T6 (7HC) 07/2015 – 08/2019
• VW Tiguan II (5N) 05/2016 – 05/2021

Allgemeine Installationshinweise:

• Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
• Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
• 1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
• 2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
• 3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
• 4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
• 5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
• 6: Änderungen am vorkonfektionierten Kabelbaum führen zum Erlöschen der Garantie des Produktes
