Video-Einspeiser passend für JLR Modelljahr 2016- PNP APIX2
CHF 649.00
Nicht vorrätig
Nicht vorrätig
Beschreibung

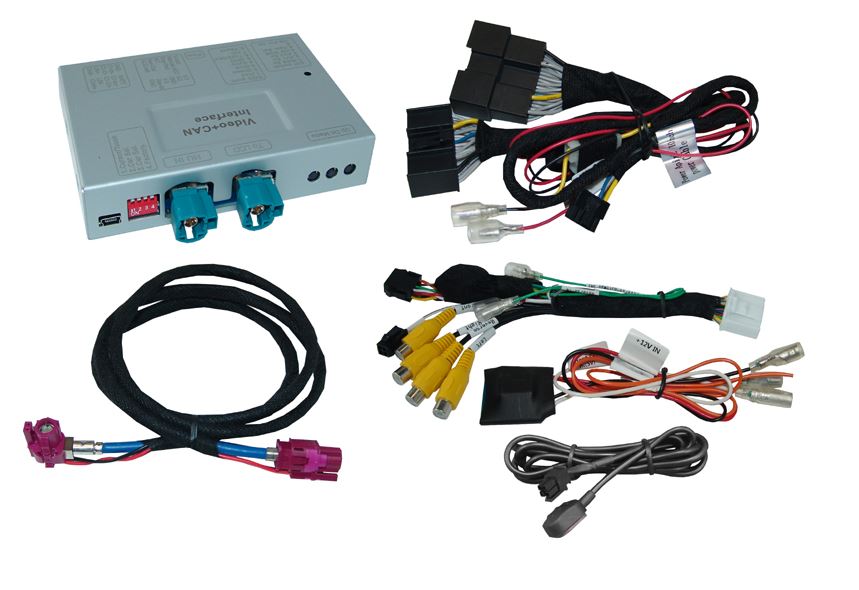

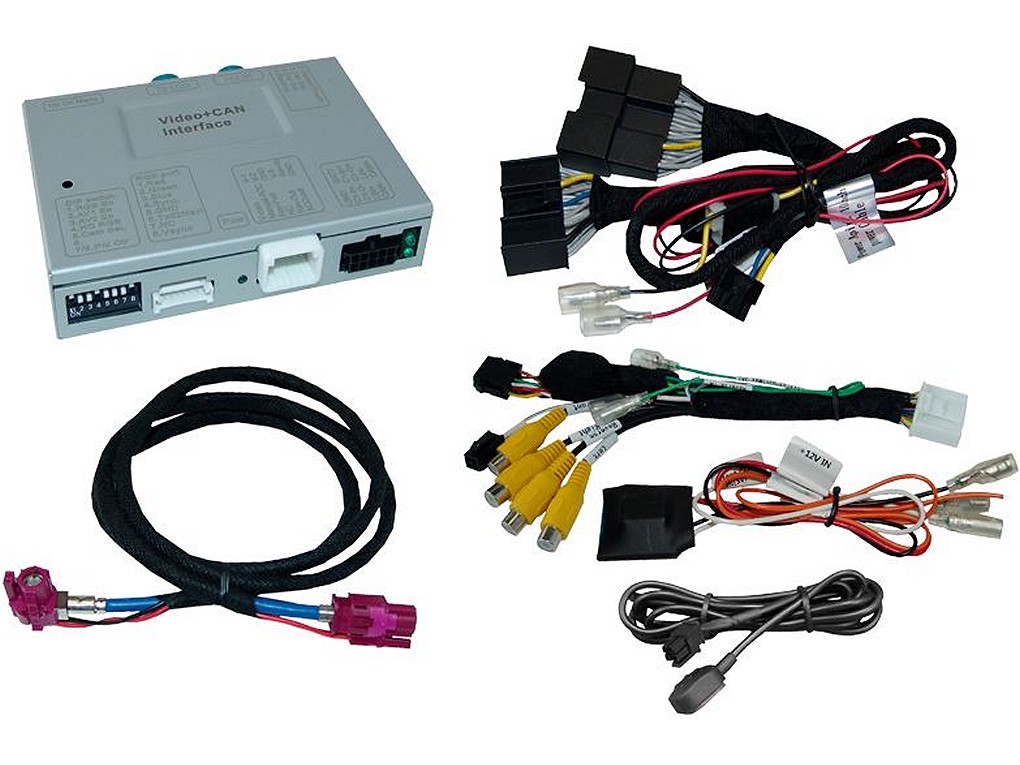

Video-Einspeiser passend für JLR Modelljahr 2016- PNP APIX2
Das Video-interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, …)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
- PDC aktivierbar (nicht für alle Fahrzeuge verfügbar)
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge NTSC kompatibel
Kompatibilität
Hersteller Modell Navigation Jaguar F-Pace,
F-Type,
XE,
XF,
XJ

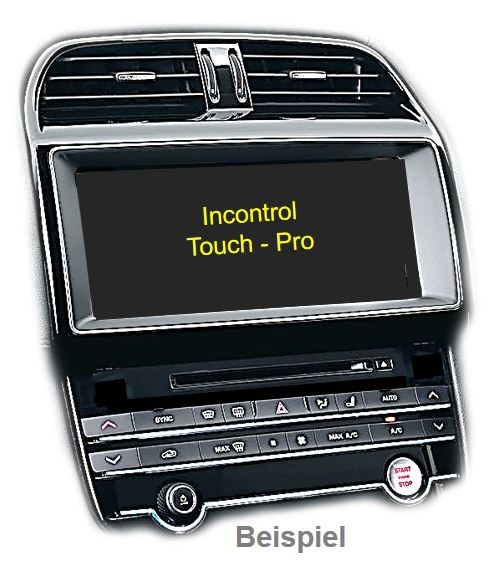

— ab Modelljahr 2016 — Incontrol Touch Pro – 10.2 Zoll Monitor (ultrabreit)
NICHT kompatibel mit Dual-View Monitor! Land Rover Discovery5 Modelljahr ab 2017,
Discovery Sport Modelljahr ab 2017,
Range Rover Modelljahr 2017,
Range Rover Sport Modelljahr 2017,
Range Rover Evoque Modelljahre 2017-2019 Incontrol Touch Pro – 10.2 Zoll 24:9 Monitor
NICHT kompatibel mit Dual-View Monitor!
Einschränkungen
| Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
| PDC und Abstandslinien | Die Darstellung von PDC und Abstandslinien funktioniert nicht in allen Fahrzeugen. |
| Video Eingangssignal | Nur NTSC Video Quellen kompatibel. |
Anschlüsse
- Bildeinspeisung: 4+2 Pin HSD+2
- Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 11mA |
| Stromaufnahme | 230mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 26 x 103mm (B x H x T) |
Dokumente
 100315_Bedienungsanleitung.pdf |
Specification
| Hersteller | NavLinkz |
|---|
