Video-Einspeiser passend für MB Audio30/Audio40 – Vito W447
CHF 499.00
1 vorrätig
1 vorrätig
Beschreibung
Video-Einspeiser passend für MB Audio30/Audio40 – Vito W447
Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und von zwei weiteren Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers.
Produktfeatures
- Video-Einspeiser für Werks-Infotainment Systeme
- 1 FBAS Rückfahrkamera Video-Eingang
- 1 FBAS Frontkamera Video-Eingang
- 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, …)
- Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
- Automatische Frontkamera Schaltung nach Rückwärtsgang für 10 Sekunden
- Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
- Video-Eingänge PAL und NTSC kompatibel
Kompatibilität
| Hersteller | Modell | Navigation |
|---|---|---|

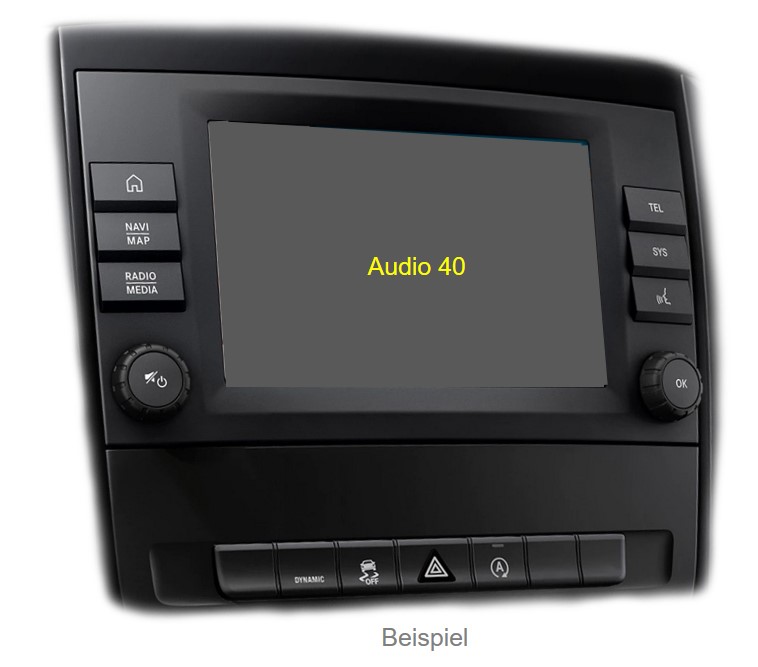

| Mercedes Benz | Vito W447 ab ca. 2019 | Audio40 und Audio30 – nur für Geräte hergestellt von Garmin Nicht kompatibel mit Audio40 von Pioneer |
Einschränkungen
| Nur Video | Das Interface speist KEINE Audio-Signale ein. Um Audio-Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden. Wenn 2 AV-Quellen verbunden werden, ist für die Audio-Umschaltung zusätzliche Elektronik notwendig. |
| Werks-Rückfahrkamera | Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig. |
| After-Market Frontkamera | Umschaltung auf Frontkamera erfolgt automatisch nach Auslegen des Rückwärtsganges für 10 Sekunden. Eine manuelle Umschaltung zur Frontkamera ist zusätzlich über den Taster möglich. |
HINWEIS:
Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

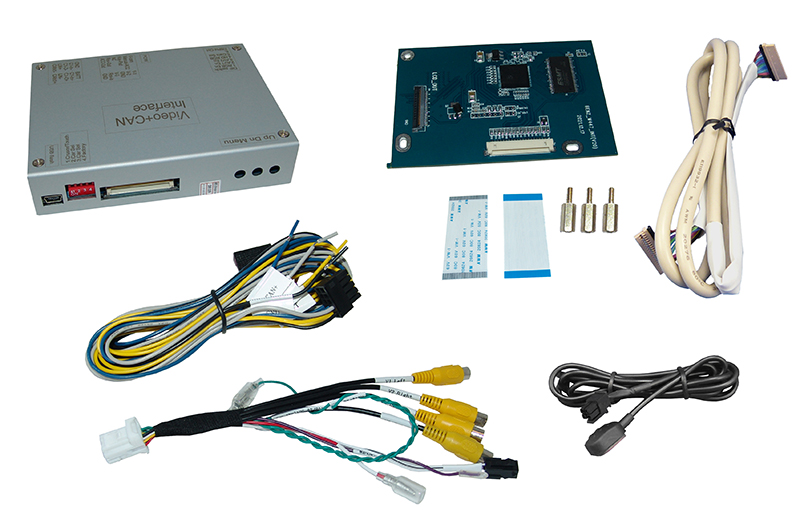

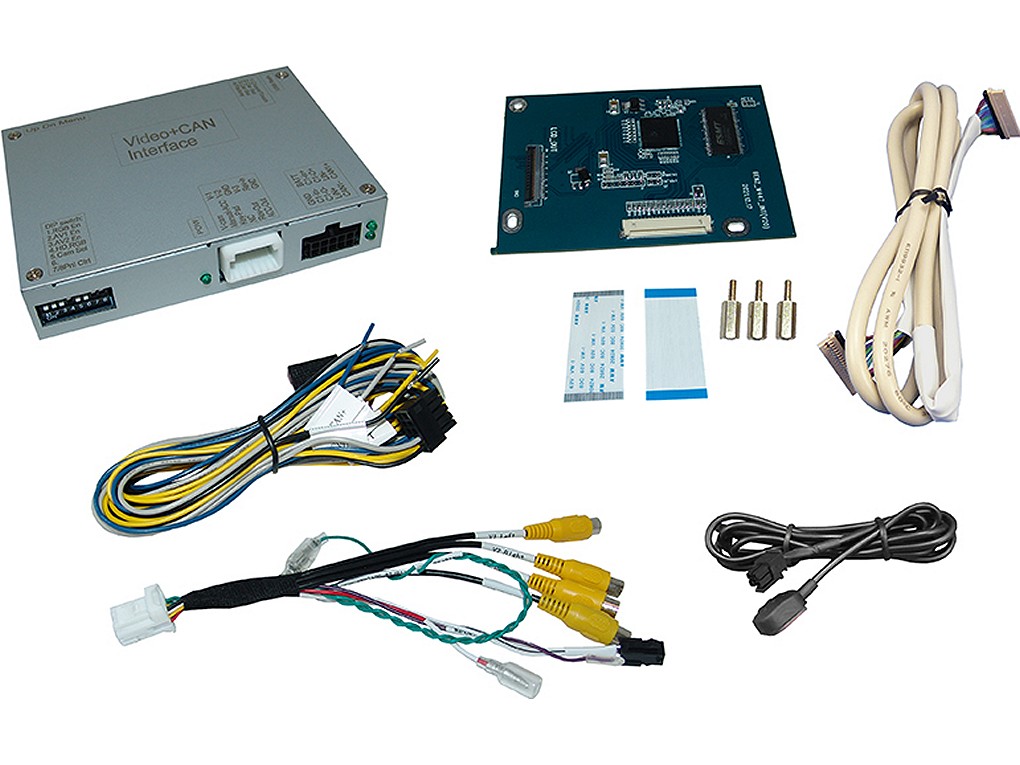

Anschlüsse
- Bildeinspeisung: Flachbandkabel
- Strom und CAN-Bus: Offene Kabelenden
- Video-Eingänge (2x): Cinch Buchsen
- Rückfahrkamera-Eingang: Cinch Buchse
- Frontkamera-Eingang: Cinch Buchse
Technische Daten
| Betriebsspannung | 12V DC (7~25V) |
| Ruhestrom | 10mA |
| Stromaufnahme | 140mA |
| Video Eingang | 0.7~1V |
| Video Eingang Formate | PAL/NTSC |
| Betriebstemperatur | -40°C bis +85°C |
| Abmessungen Video-Box | 117 x 26 x 90mm (B x H x T) |
| Abmessungen Tochter-PCB | 100 x 8 x 68mm (B x H x T) |
Dokumente
 99524_Bedienungsanleitung.pdf |
Specification
| Hersteller | NavLinkz |
|---|
