Video-Einspeiser passend für Uconnect 6.5 Zoll Monitor

Artikelnummer: 100301

CHF 549.00

Nicht vorrätig

Nicht vorrätig

Beschreibung

Video-Einspeiser passend für Uconnect 6.5 Zoll Monitor

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera und von zwei weiteren beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainmentsystem des Fahrzeugherstellers.

Produktfeatures

  • Video-Einspeiser für Werks-Infotainment Systeme
  • 1 FBAS Rückfahrkamera Video-Eingang
  • 2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, …)
  • Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
  • Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
  • Video-Eingänge NTSC kompatibel

Kompatibilität

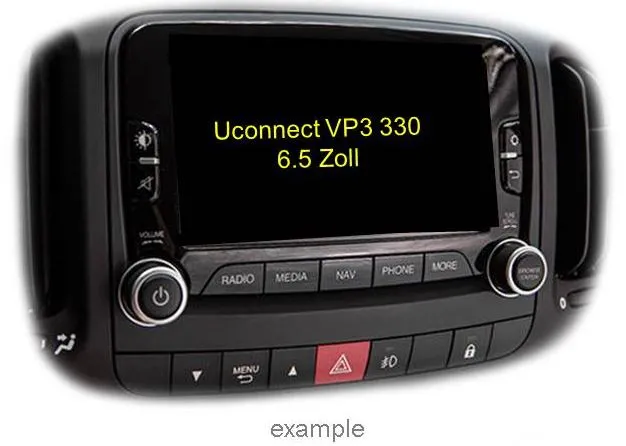

Hersteller Modell Navigation Fiat 500,
500L,
500X Uconnect VP3 + VP4, 6.5 Zoll Monitor Jeep Renegade Modelljahre ab 2015 bis 2018 Uconnect VP4, 6.5 Zoll Monitor

Einschränkungen

Nur Video Das Interface speist NUR Video-Signale in das Infotainment ein. Um Audio- Signale einzuspeisen, kann ein evtl. vorhandener Werks-Audio-AUX-Eingang oder ein FM-Modulator genutzt werden.
Werks-Rückfahrkamera Automatische Umschaltung auf RFK nur solange der Rückwärtsgang eingelegt ist. Zum Verzögern der Rückschaltung ist zusätzliche Elektronik notwendig.
Video Eingangssignal Nur NTSC Video Quellen kompatibel.

HINWEIS: Das Interface wird in die Monitor-Platine eingebaut (der Monitor muss dafür geöffnet werden)!

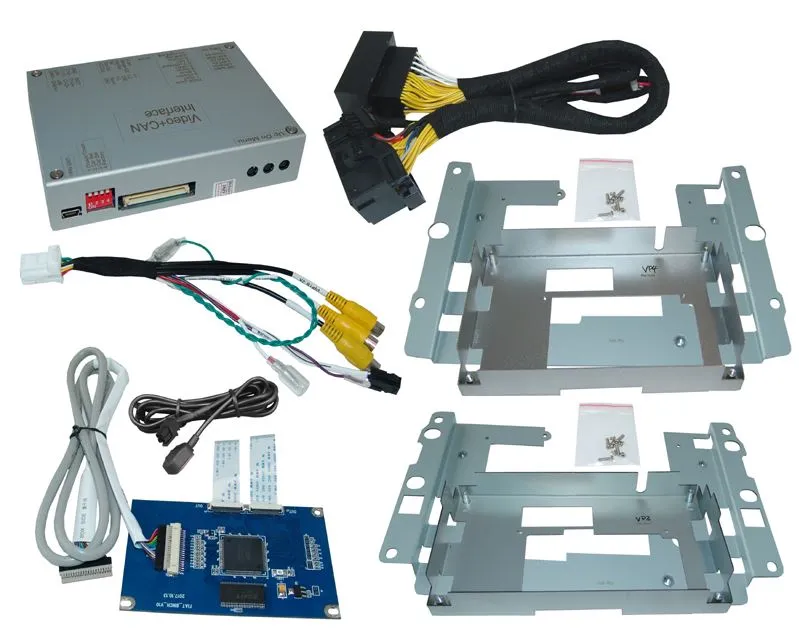

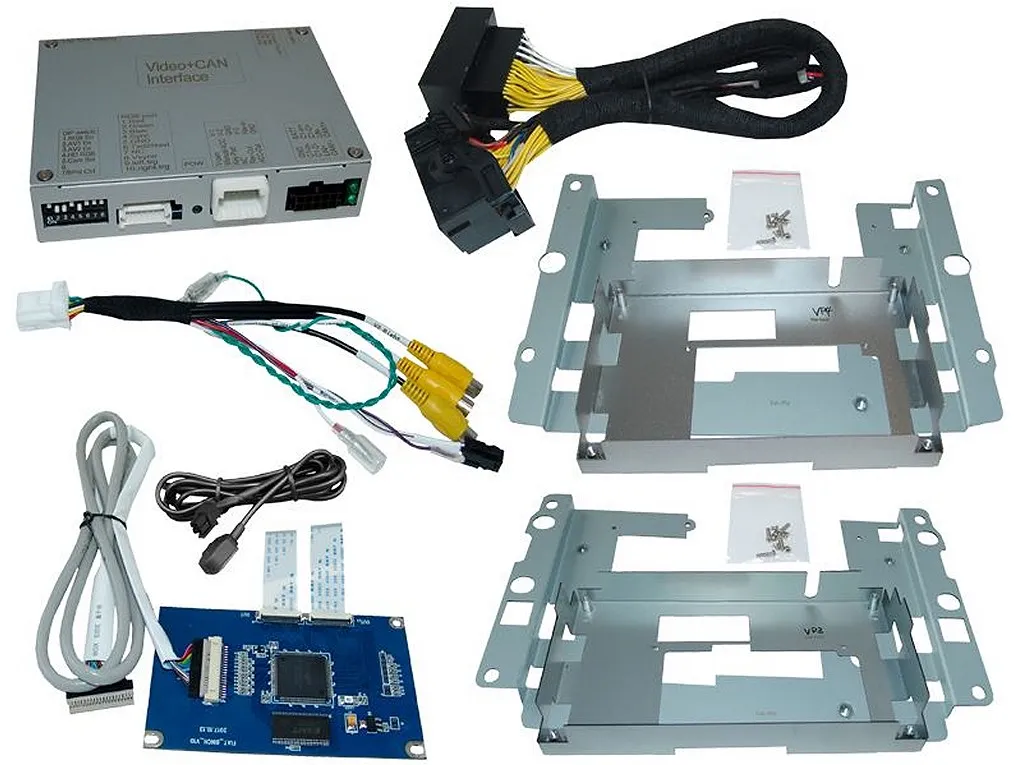

Anschlüsse

  • Bildeinspeisung: Flachbandkabel
  • Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
  • Video-Eingänge (2x): Cinch Buchsen
  • Rückfahrkamera-Eingang: Cinch Buchse

Technische Daten

Betriebsspannung 12V DC (7~25V)
Ruhestrom 10mA
Stromaufnahme 150mA
Video Eingang 0.7~1V
Video Eingang Formate NTSC
Betriebstemperatur -40°C bis +85°C
Abmessungen Video-Box 118 x 25 x 86mm (B x H x T)

Dokumente

PDF Icon100301_Bedienungsanleitung.pdf
