Video-Einspeiser passend für VAG MIB Standard/High

Video-Einspeiser passend für VAG MIB Standard/High

Das Video-Interface ermöglicht das Einspeisen einer Rückfahrkamera, einer Frontkamera mit Automatik und zwei beliebigen Video-Quellen (z.B. USB-Player, DVB-T2 Tuner, …) an das Werks-Infotainment System des Fahrzeugherstellers.

Produktfeatures
Video-Einspeiser für Werks-Infotainment Systeme
1 FBAS Rückfahrkamera Video-Eingang
1 FBAS Frontkamera Video-Eingang
2 FBAS Video-Eingänge für Nachrüstgeräte (z.B. USB-Player, DVB-T2 Tuner, …)
Automatische Umschaltung auf Rückfahrkamera-Eingang beim Einlegen des Rückwärtsganges
Automatische Frontkamera Schaltung nach Rückwärtsgang für 10/15/20 Sekunden
Abstandslinien für Rückfahrkamera aktivierbar (nicht für alle Fahrzeuge verfügbar)
Bildfreischaltung während der Fahrt (NUR für eingespeistes Video)
Video-Eingänge NTSC und PAL kompatibel

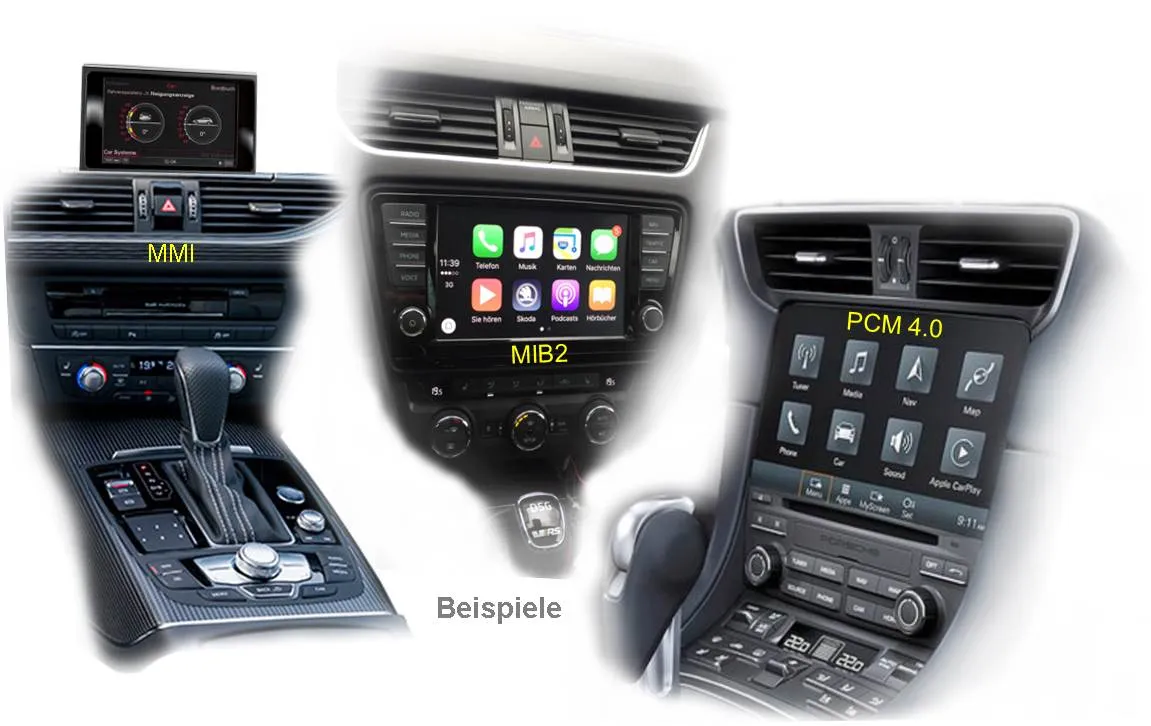

Kompatibilität
AUDI mit MMI Navigation Plus mit MMI touch 7, 8 oder 8.3 Zoll MIB/MIB II Main-Unit
AudiA3 (8V) ab 05/2012,
AudiA4 (8W) ab 08/2015 bis 04/2019,
AudiA5 (F5) ab 07/2016 bis 04/2019,
AudiA6 (4G) ab 09/2014 bis 05/2018,
AudiA7 (4G) ab 05/2014 bis 01/2018,
AudiQ2 (GA) ab 09/2016,
AudiQ5 ab 2017,
AudiQ7 (4M) ab 03/2015 bis 08/2019

AUDI mit MMI Navigation 7 Zoll MIB Std Nav/MIB Std Plus MMI Radio Plus 5.8 oder 7 Zoll, MIB Entry Plus/MIB Std
AudiA3 (8V) ab 05/2012,
AudiA4 (8W) ab 08/2015 bis 04/2019,
AUDI A5 (F5) ab 07/2016 bis 04/2019,
AudiQ2 (GA) ab 09/2016,
AudiQ5 ab 2017,
AudiQ7 (4M) ab 03/2015 bis 08/2019

BentleyBentayga mit MIB 8 Zoll Monitor

PORSCHE mit PCM 4.0
Porsche911 (991.2) Modelljahre ab 2016 bis 2019,
PorscheBoxster (982) Modelljahre ab 2016,
PorscheCayenne E2 (92A) Modelljahre ab 2016 bis 2017,
PorscheCayman (982) Modelljahre ab 2016,
PorscheMacan Modelljahre ab 2015 bis 2018

SEAT mit MIB/MIB2 High/Standard, Navigationssystem Plus oder Media System Plus/Easy Connect, 6.5 Zoll oder 8 Zoll Monitor

SeatArona (KJ7) Modelljahr ab 2017,
SeatAteca (KH7) Modelljahr ab 2017,
SeatIbiza (6P) Modelljahr ab 2016,
SeatLeon3 (5F) Modelljahr ab 2013,
SeatToledo4 (KG) Modelljahr ab 2016

SKODA mit MIB/MIB2 High/Columbus und Standard/Bolero/Amundsen, 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor. Nicht kompatibel: 2018 9.2 Zoll Monitor.
SkodaFabia3 (NJ) Modelljahr ab 2014,
SkodaKaroq (NU7) Modelljahr ab 2018,
SkodaKodiaq (NS7) Modelljahr ab 2017,
SkodaOctavia3 (5E) Modelljahr ab 2012,
SkodaRapid (NH1) Modelljahr ab 2016,
SkodaSuperb3 (3V) Modelljahr ab 2015

VW mit MIB/MIB2, High/Discover Pro und Standard/Composition Media, 5.8 Zoll, 6.5 Zoll oder 8 Zoll Monitor. Nicht kompatibel: 2018er 9.2 Zoll Monitor.
VWArteon (3H) Modelljahr ab 2018,
VWCrafter (SZ/SY) Modelljahr ab 2017,
VWGolf7 Modelljahr ab 2012,
VWGolf7 Sportsvan Modelljahr ab 2014,
VWPassat (B8) Modelljahr ab 2016,
VWPolo5 (6C) Modelljahr ab 2014 bis 2017,
VWPolo6 (AW1) Modelljahr ab 2018,
VWTransporter T6.1 ab 2020,
VWT-Cross (C1) ab 04/2019,
VWT-Roc (A11) Modelljahr ab 2018,
VWTiguan2 (AD1) Modelljahr ab 2016,
VWTouran (5T) Modelljahr ab 2016

ACHTUNG!
Interface nicht passend für Audi TT, Audi R8 und Lamborghini Huracan.
Hier muss das RL3-MIB-TT verwendet werden.
Bei manchen Fahrzeugen, z.B. Polo reicht evtl. der Platz hinter der Werks-Head-Unit für die gerade HSD Interface-Buchse des Interface-Kabelsatzes nicht. Dann wird zusätzlich das optionale Kabel CAB-HSD-MD035 gebraucht

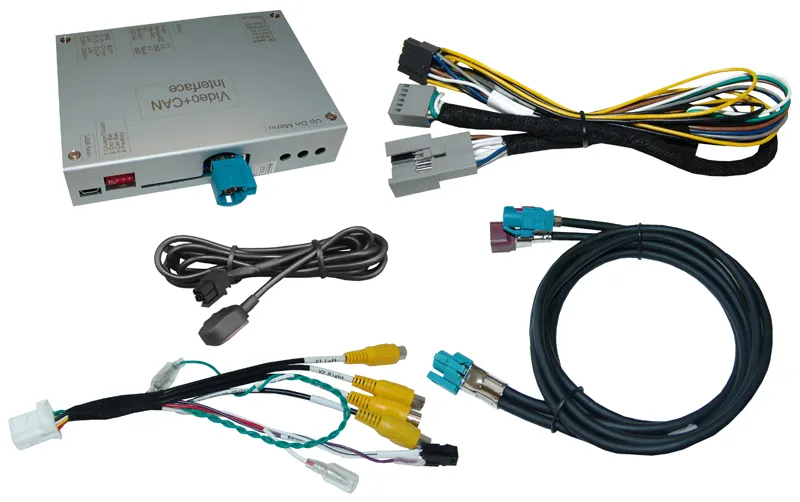

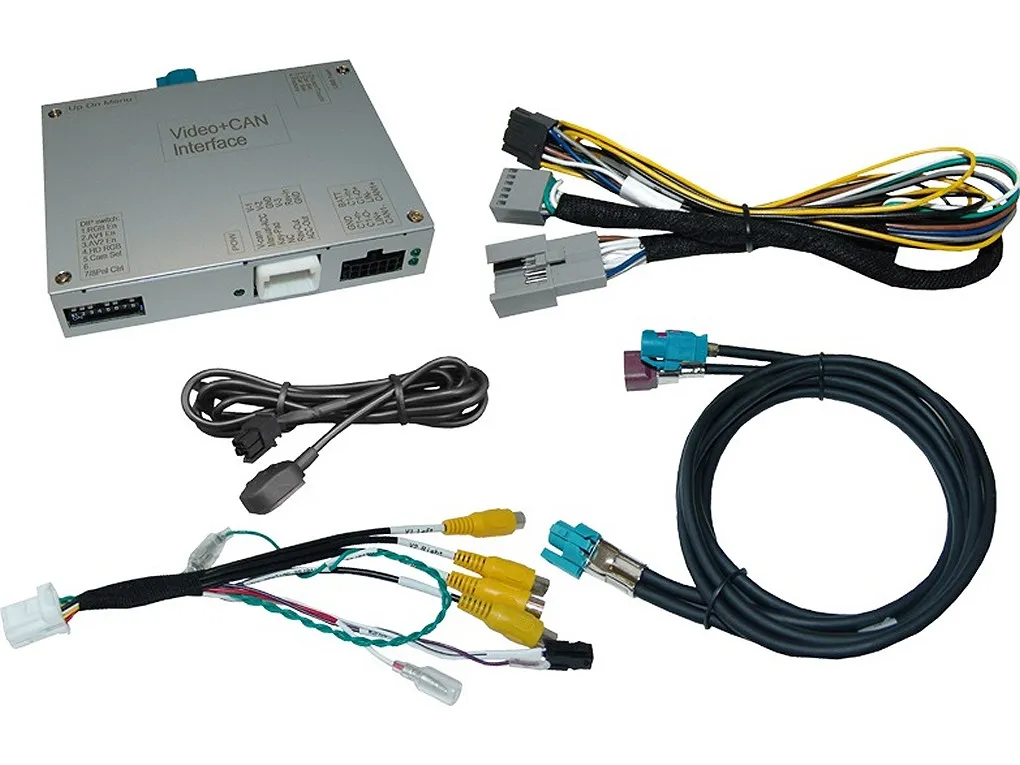

Anschlüsse
Bildeinspeisung: 4-Pin HSD
Strom und CAN-Bus: Plug & Play (fahrzeugspezifisch)
Video-Eingänge (2x): Cinch Buchsen
Rückfahrkamera-Eingang: Cinch Buchse
Frontkamera-Eingang: Cinch Buchse

Technische Daten
Betriebsspannung12V DC (7~25V)
Ruhestrom5mA
Stromaufnahme210mA
Video Eingang0.7~1V
Video Eingang FormateNTSC/PAL
Betriebstemperatur-40°C bis +85°C
Abmessungen Video-Box117 x 25 x 104mm (B x H x T)
