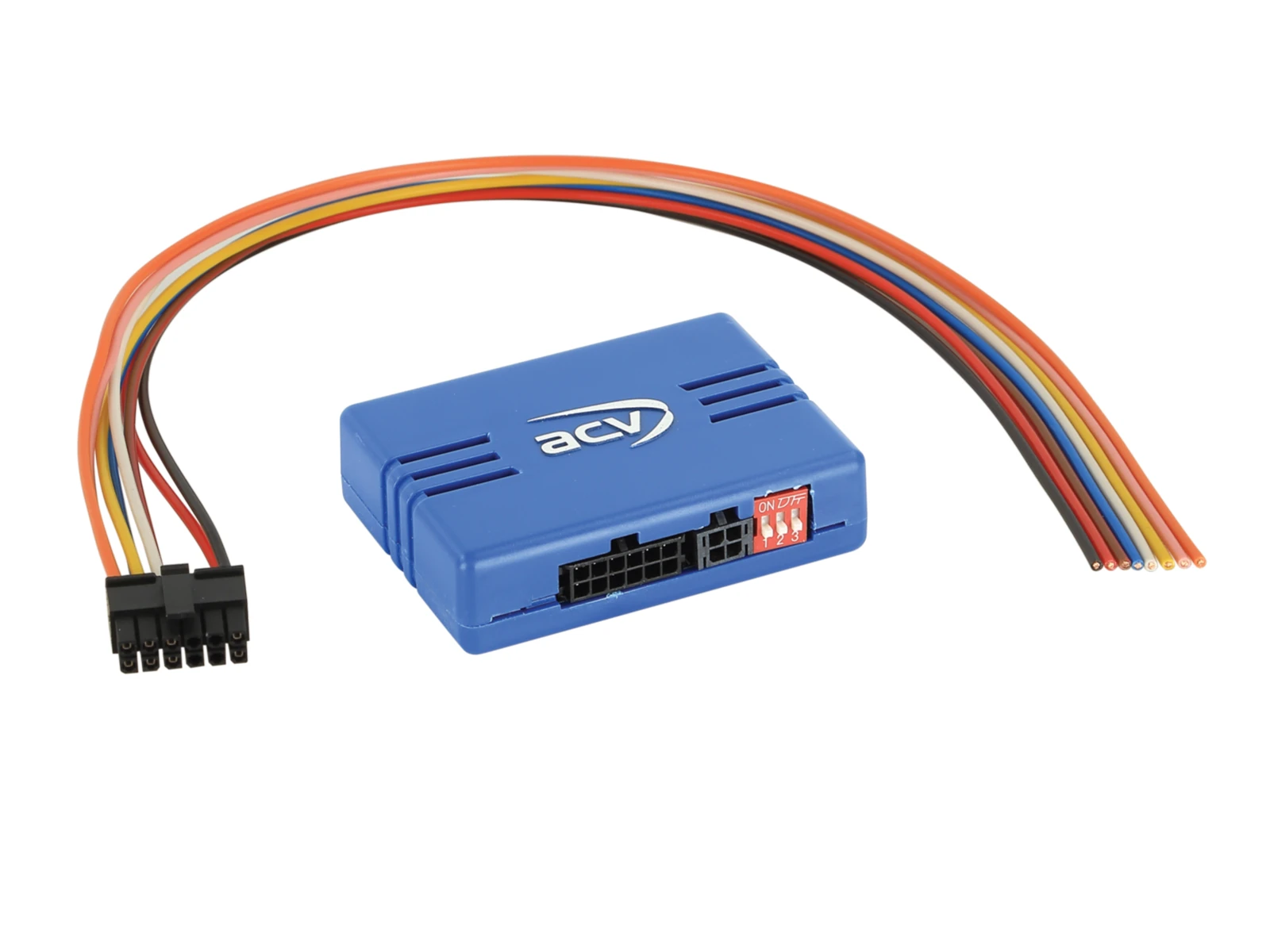

Warnton Interface PDC

Dieses CAN Bus Interface dient zur Wiederherstellung der hinteren Parksensortöne nach dem Tausch des OEM Gerätes und stellt weitere Signale für das Nachrüstgerät wie Zündungsstrom, Rückwärtsgang, Beleuchtung und Speedpuls analog zur Verfügung.

Die Wiedergabe der Töne erfolgt über den optional zusätzlich erhältlichen LFB Lautsprecher PDC 42a/42cx401/42cx402/42cxpdc-trafic3-1 > Artikel: 42cxpdc

Hinweis:

CAN Bus

Anschluss: lose Kabel

Fahrzeuge mit 20 Pin / 32 Pin Nissan Stecker

Anschluss 20 Pin Nissan Stecker:
Pin 19 rot > rot +12V Dauerstrom Klemme 30 abgesichert
Pin 20 schwarz > schwarz Masse Klemme 31

Anschluss CAN Bus32 Pin Nissan Stecker:
Pin 31 dunkelrosa verdrillt > gelb Can High
Pin 32 grün verdrillt > blau CAN Low

Anschluss 42cxpdc:

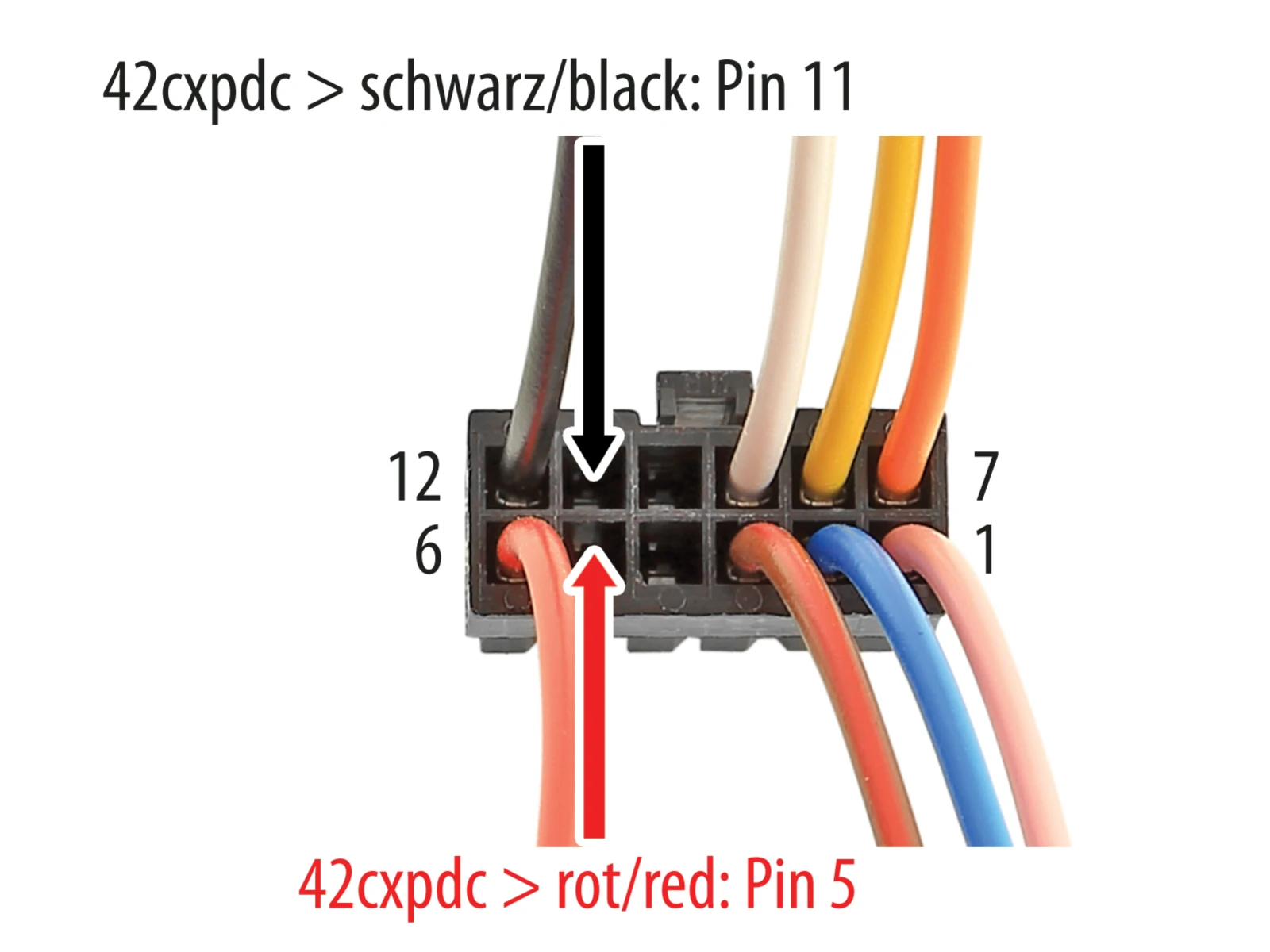

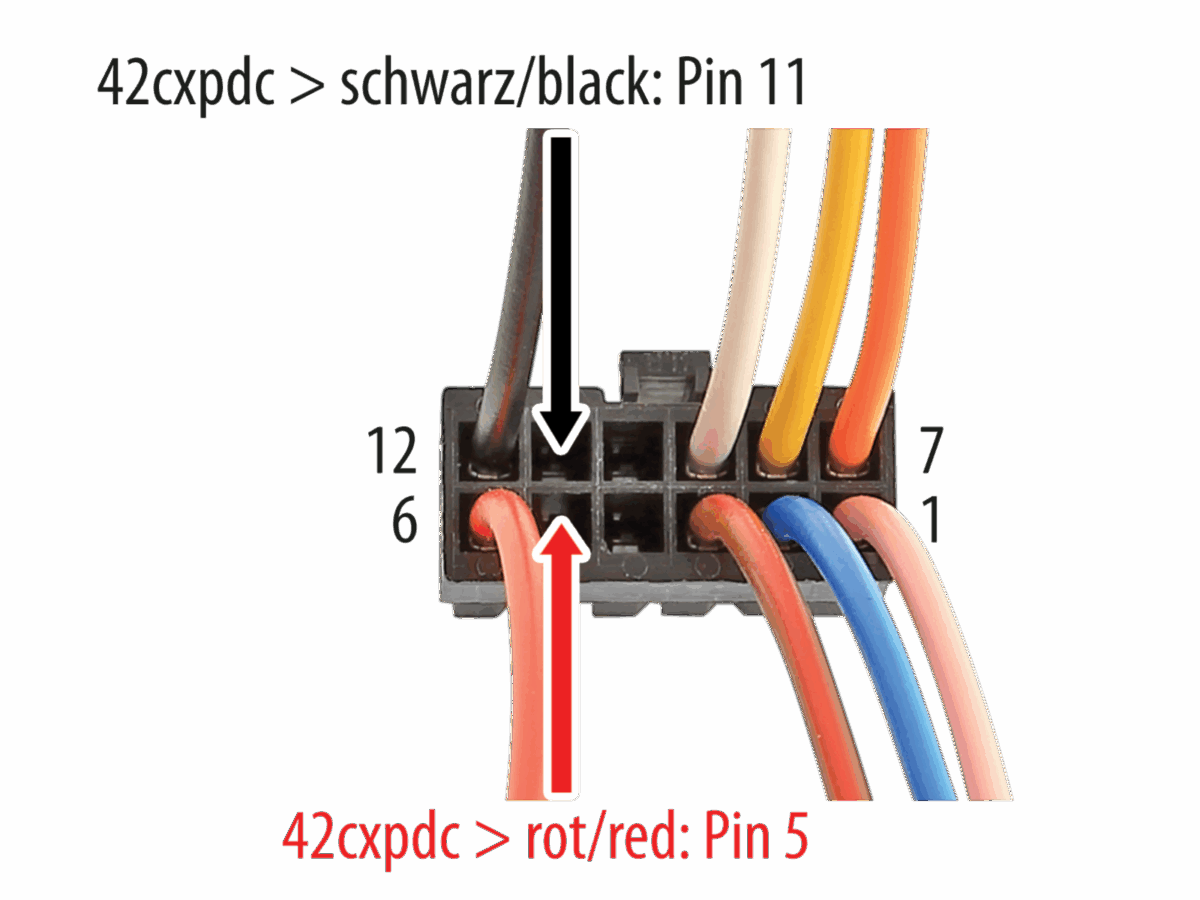

Pin 5: 42cxpdc Ausgang rot > Artikelbild 2
Pin 11: 42cxpdc Ausgang schwarz > Artikelbild 2

Ausgänge Interface:
rosa: +12V / 1,5A max. Zündungsstrom Klemme 15
weiß: +12V / 1,5A max. Rückwärtsgang bei laufendem Motor
orange: +12V / 0,1A max Beleuchtung Klemme 58
gelb/rot: Speedpuls

Status-LED:
blau blinken: CAN Bus Suche
blau permanent: CAN Bus Eingebucht
blau/rot permanent: Ausgang +12V Zündungsstrom Klemme 15 aktiv

Dipschalter ohne Funktion

Für folgende Fahrzeuge:

Renault Trafic Combi (L/JL) 05/2021 – 2023
Renault Trafic Kastenwagen (L/JL)03/2022 – 2023

Folgende Signale werden zur Verfügung gestellt:

Zündung
Beleuchtung
Rückwärtsgang
Speedpulse

Rückfahrwarner PDC hinten

Optional:

LFB Lautsprecher PDC 42a/42cx401/42cx402/42cxpdc-trafic3-1 > Artikel: 42cxpdc

Radioanschlusskabel: ISO Adapterkabel diverse Fahrzeuge 20Pin Nissan > Artikel: 1215-02
Lenkradfernbedienungsinterface: LFB Dacia/Nissan/Renault/Smart 20Pin/32Pin Nissan > Artikel: 42srn011
Lenkradfernbedienungsinterface: LFB Fiat/Nissan/Opel/Renault/Smart 20Pin/32Pin Nissan > Artikel: 42k-1215-007
