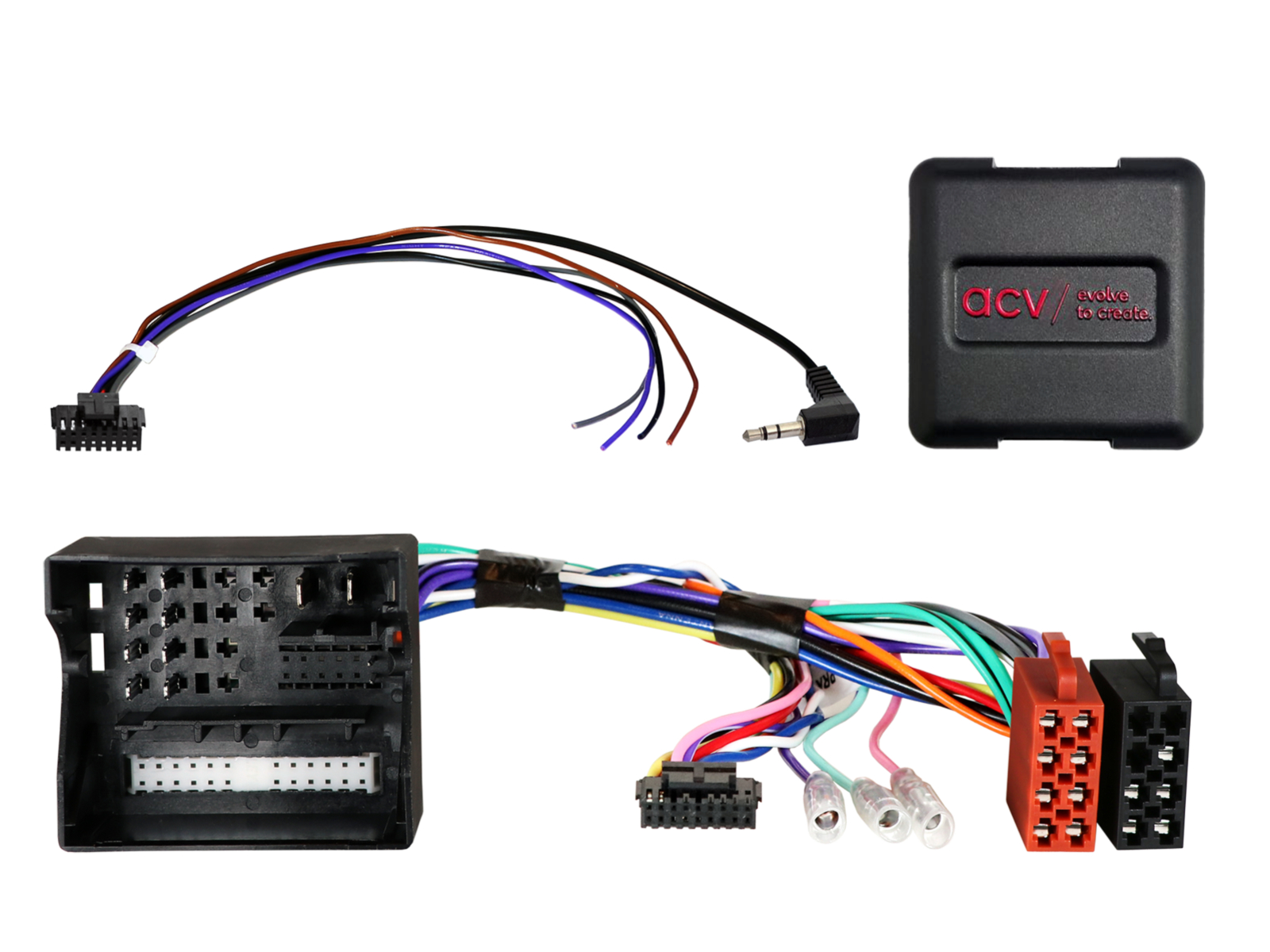

LFB Seat/Skod/aVW Fahrzeuge 52Pin Quadlock Multilead

LFB Seat/Skoda/VW Fahrzeuge 52Pin Quadlock Multilead

Lenkradfernbedienungsadapter Seat / Skoda / VW

Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des  Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.

Hinweis:

• CAN Bus
• Anschluss: 52 Pin Quadlock VAG Stecker
• Anschluss: OEM Lenkradfernbedienung > 3,5mm Klinke / loses Kabel
• Fahrzeuge MAN / Seat / Skoda / VW mit MIB-PQ Plattform
• Fahrzeugeinstellungen nicht unterstützt
• E-Call nicht unterstützt

Fahrzeuge mit E-Call:

• E-Call Aufrechterhaltung MAN/Seat/Skoda/VW 52 Pin Quadlock > Artikel: 1424-28

Fahrzeuge mit Rückfahrkamera:

• Rückfahrkamera Adapter OEM VW diverse Fahrzeuge MIB-PQ > Artikel: 771324-1037
• Dippschaltereinstellungen für den Nachrüstgerätehersteller (siehe BDA)

Für folgende Fahrzeuge geeignet:

Seat

• Seat Alhambra II (7N) 06/2016 – 08/2019
• Seat Mii (AA) 05/2017 – 06/2019
• Seat Mii (AA) 01/2020 – 02/2021

Skoda

• Skoda Citigo (AA) 05/2017 – 06/2019*
• Skoda Citigo iv (AA) 01/2020 – 08/2021*

VW

• VW Amarok (2H) 09/2016 – 07/2020**
• VW Beetle (16) 06/2016 – 03/2018
• VW Caddy IV (DU) 06/2015 – 09/2020
• VW Crafter II (SY/SZ) 03/2017 – 2024
• VW Grand California (SY/SZ) 03/2019 – 2024
• VW Sharan II (7N) 07/2015 – 10/2021
• VW Tiguan II (5N) 05/2016 – 05/2021
• VW T6 (7HC) 07/2015 – 08/2019***
• VW UP! (AA) 07/2016 – 12/2020****

Folgende Signale werden zur Verfügung gestellt:

Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.

• rot: +12V Zündung Klemme 15
• orange: +12V Beleuchtung Klemme 58
• lila/weiß: +12V Rückfahrsignal
• rosa: Geschwindigkeitssignal
• grün: Masse GND Handbremssignal
• Belastbarkeit Ausgänge: 250 mA max.
• Strombedarf größer 250 mA:
• 1 Relais Spulenwiderstand 75 Ohm min.
• 2 Ralais Spulenwiderstand 150 Ohm min
•  Lenkradfernbedienung
• *Fahrzeuge mit LG Anatel L169SK2 OEM Gerät
• **Fahrzeuge mit OEM Gerät inklusive CD Laufwerk
• ***Fahrzeuge ohne Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB
• ***Fahrzeuge mit Composition Audio MIB Entry OEM Gerät mit Front AUX/SD/USB > Artikel: 42a-1324-001
• ****Fahrzeuge ohne OEM Soundsystem
