LKF-ADAPTER 43- PIONEER

LKF-ADAPTER 43- PIONEER

Radioanschlusskabel 42a / 42cx401 > Blaupunkt 2010> / Kenwood 2017> / Pioneer / Sony

Radiohersteller verwenden für den Anschluss eines Lenkradfernbedienungsinterfaces unterschiedliche Varianten.

Je nach Hersteller und Gerät können Einkabelsteuerungen, Zwei- und Mehrkabelsteuerungen sowie Klinkensteuerungen Verwendung finden.

Die Anschlussvariante geht aus der BDA des Radioherstellers hervor.

Alle Anschlüsse müssen vor der Verbindung des Interfaces mit dem Fahrzeug getätigt werden.

Gegebenenfalls muss zusätzlich die LFB-Funktion laut BDA des Radioherstellers in einem Radiomenü angelernt werden.

Vor der Endmontage auf Funktion prüfen.

Hinweis:

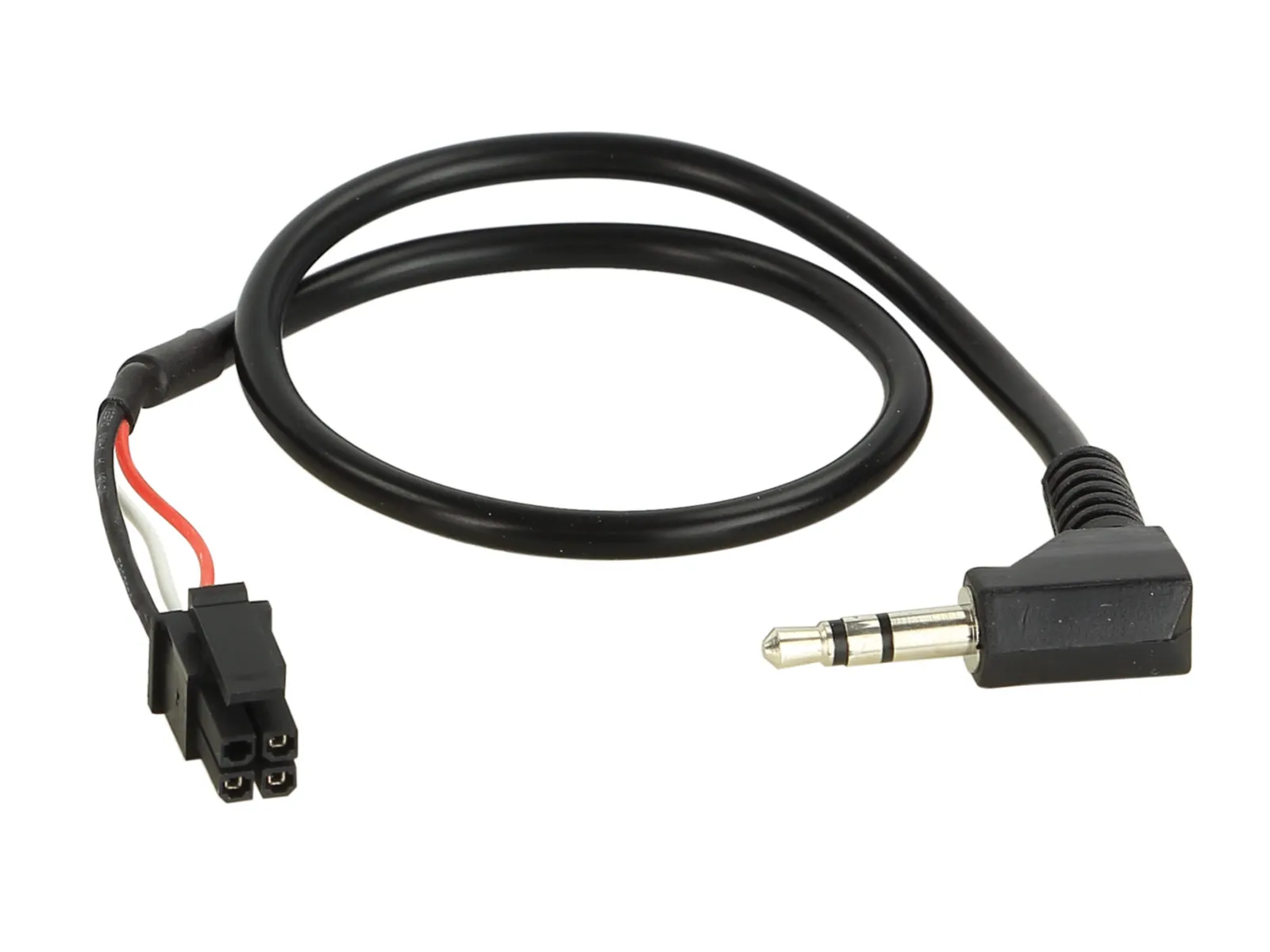

Anschluss: 4 Pin Molex > 3,5mm Klinkenanschluss

LFB-Radioanschlusskabel für 42cx401 LFB Interface 42a-xxxx-xxx
DIP-Schalter Einstellungen (ON/OFF)

Für folgende Anwendung:

Blaupunkt 2010> 3,5mm Klinkenanschluss
Kenwood 2017> 3,5mm Klinkenanschluss
Pioneer 3,5mm Klinkenanschluss
Sony 3,5mm Klinkenanschluss

DIP-Schalterstellung 42cx401:

Blaupunkt 2012> Klinke (Sony/Pioneer) > OFF/ON/OFF (OFF/ON/ON)
Kenwood Klinke2017> (Sony/Pioneer) > OFF/ON/OFF (OFF/ON/ON)
Pioneer Klinke > OFF/ON/ON
Sony Klinke > OFF/ON/ON
